370
5.1 Il modo oper
a
tiv
o
Simulazione

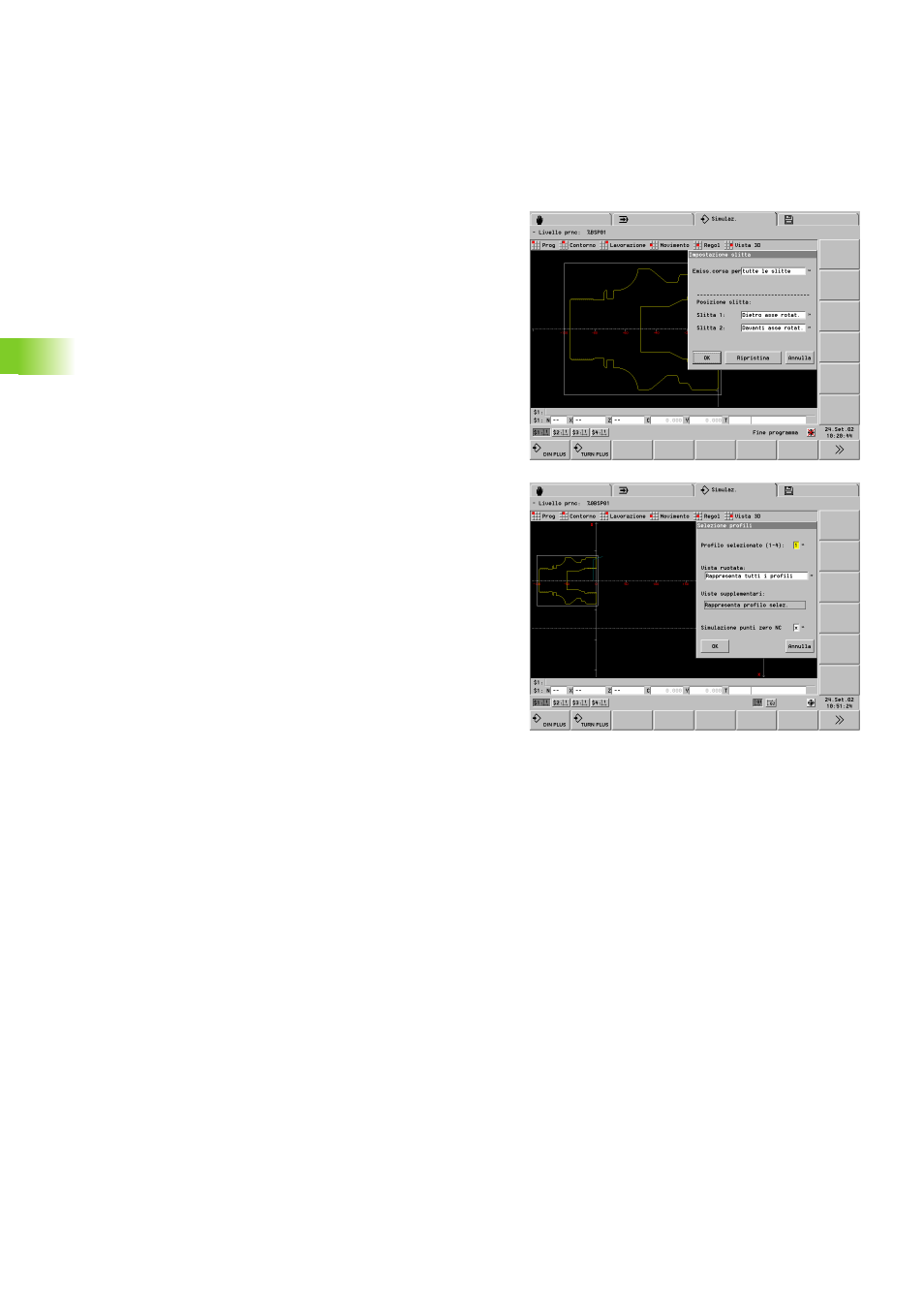

Configurazione della simulazione
Impostazioni della slitta:
U Selezionare "Imposta > Slitta": il CNC PILOT apre la finestra di
dialogo "Impostazione slitte" per le seguenti impostazioni:
„ Output percorso per "tutte le slitte": la simulazione mostra i
percorsi di tutte le slitte.
„ Output percorso per "slitta attuale": la simulazione mostra i
percorsi della slitta selezionata.
„ Posizione slitta x: la simulazione disegna i percorsi della slitta
"avanti/dietro l'asse rotativo".
„ Pulsante "Reset": viene confermata la posizione slitta definita nei
parametri macchina.
Rappresentazione del profilo:
U Selezionare "Imposta > Selezione profilo": il CNC PILOT apre la
finestra di dialogo "Selezione profili" per le seguenti impostazioni:
„ Profilo selezionato: profilo che viene visualizzato nella "vista
ruotata" e nelle viste aggiuntive.
„ Vista ruotata "Rappresentazione profilo selezionato": la
simulazione rappresenta esclusivamente il "profilo selezionato".
„ Vista ruotata "Rappresentazione tutti i profili": la simulazione
rappresenta tutti i profili definiti nel programma NC.
„ Simulazione origini NC: in funzione di questa impostazione
vengono considerati/non considerati gli spostamenti origine.
Sviluppo superficie cilindrica:
U Con finestra superficie cilindrica attiva, selezionare "Imposta > Punto
zero C": il CNC PILOT apre la finestra di dialogo "Origine". Impostare
l'angolo a cui lo sviluppo della superficie cilindrica deve essere
"tagliato". Questo angolo si trova sull'asse Z (Impostazione
standard: "Angolo C = 0°").
