HEIDENHAIN CNC PILOT 4290 109
4.1 Pr
ogr
ammazione DIN

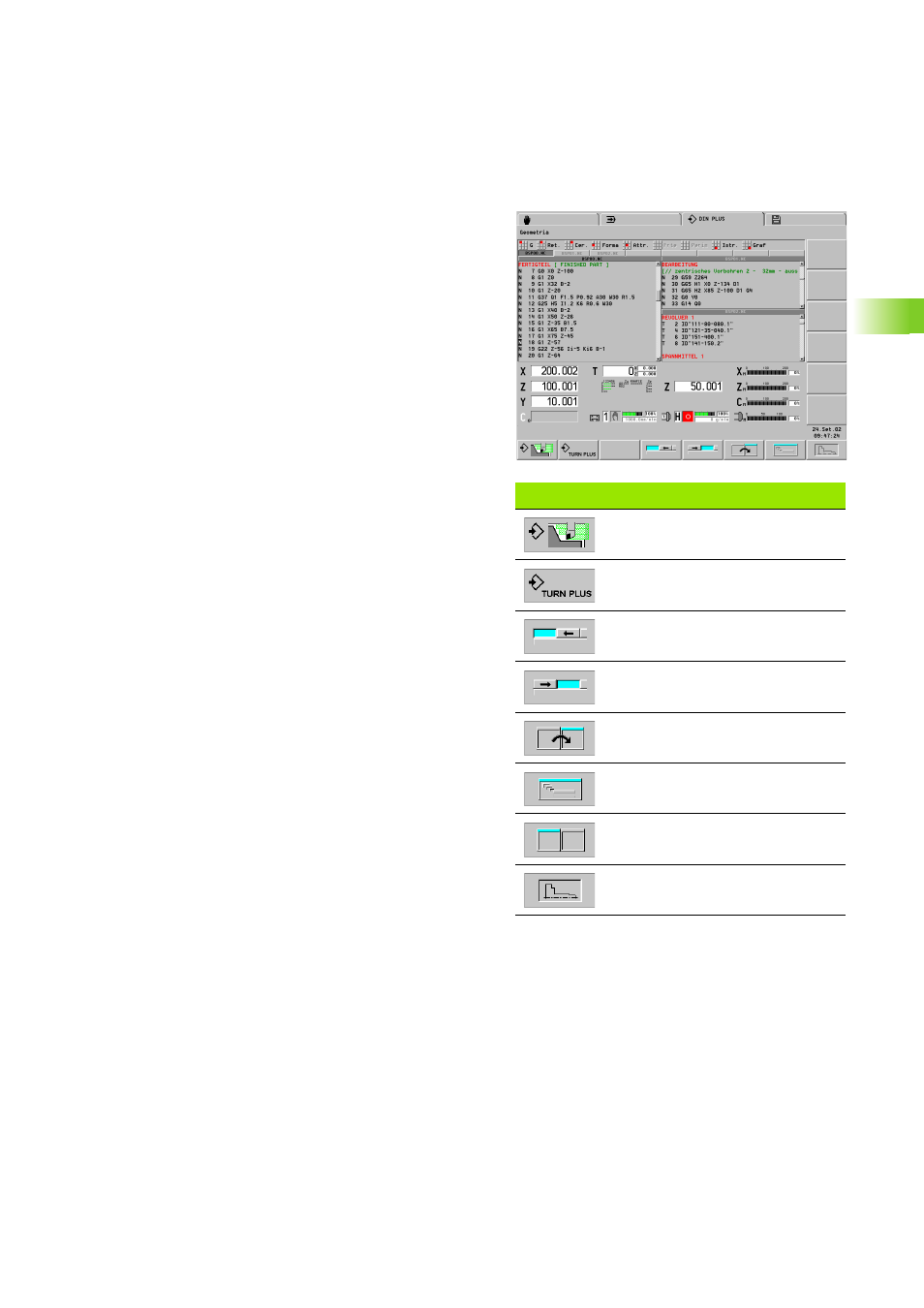

Schermo DIN PLUS
Struttura della videata
1 Barra dei menu
2 Elenco programmi NC con i nomi dei programmi NC caricati. Il
programma selezionato è evidenziato.
3 Finestra di editing intera, doppia o tripla. La finestra selezionata è
contrassegnata.
4 Visualizzazione profilo o visualizzazione stato macchina
5 Softkey
Editing in parallelo: si possono modificare in parallelo fino a otto
programmi NC/sottoprogrammi NC. Il CNC PILOT visualizza i
programmi NC a scelta in una finestra intera, doppia o tripla.
Menu principale e sottomenu: le funzioni dell'editor DIN PLUS sono
distribuite sul "menu principale" e su parecchi "sottomenu". I
sottomenu si raggiungono
„ selezionando le voci del menu corrispondenti
„ posizionando il cursore nella sezione del programma
Softkey: i softkey sono a disposizione per passare rapidamente nei
"modi operativi adiacenti", nella finestra di editing e per attivare la
grafica.
Softkey
Passaggio al modo operativo
Simulazione
Passaggio al modo operativo TURN
PLUS
Passaggio a programma NC
Passaggio a programma NC
Passaggio alla finestra di editing
Impostare finestra intera (una
finestra di editing)
Impostare finestra doppia o tripla
Attivare la grafica
