HEIDENHAIN CNC PILOT 4290 79
3.4 F
unzioni di pr
epar
azione
Misurazione utensile
Il tipo di misurazione dell'utensile viene definito in MP 6:
„ 0: sfioramento
„ 1: misurazione con tastatore
„ 2: misurazione con sistema ottico di misura
In funzione del metodo di misura, si raggiunge una determinata
posizione nello spazio di lavoro nota al sistema. Da questa il CNC
PILOT calcola le quote impostate dell'utensile.
Misurazione utensile
Orientare l'utensile
Selezionare "Preparazione > Preparazione utens. > Misurazione
utens.".

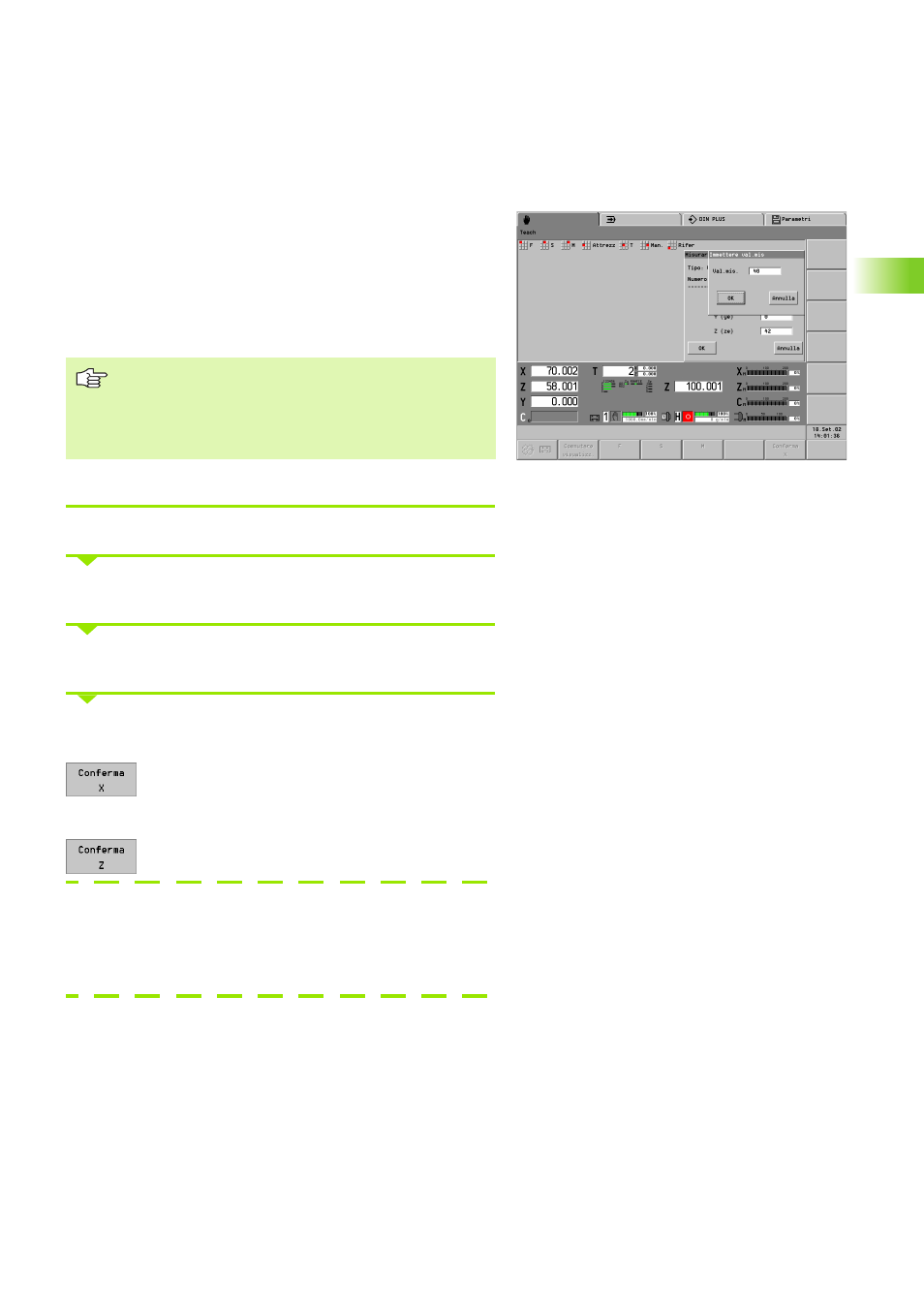

La finestra di dialogo "Misurazione utens. T..." visualizza le quote
utensile valide.
Determinazione delle quote utensile mediante sfioramento
Selezionare il campo di immissione "X"; "sfiorare" il diametro.
Confermare il diametro
Selezionare il campo di immissione "Z"; "sfiorare" la superficie piana.
Confermare la "posizione Z"
Misurazione utensile con tastatore
Selezionare il campo di immissione "X/Z".
Spostare la punta dell'utensile sul tastatore in direzione X/Z. Il CNC
PILOT conferma la "quota X/Z".
„ I valori immessi nella finestra di dialogo "Immissione
valore di misura" sono riferiti all'origine pezzo.
„ I valori di correzione dell'utensile vengono cancellati.
„ Il CNC PILOT registra nella banca dati le quote utensile
determinate.
