HEIDENHAIN CNC PILOT 4290 523
6.14 Gener
a
zione int
e
ra
tt
iv
a del piano di la
v
o
ro
(IA
G
)

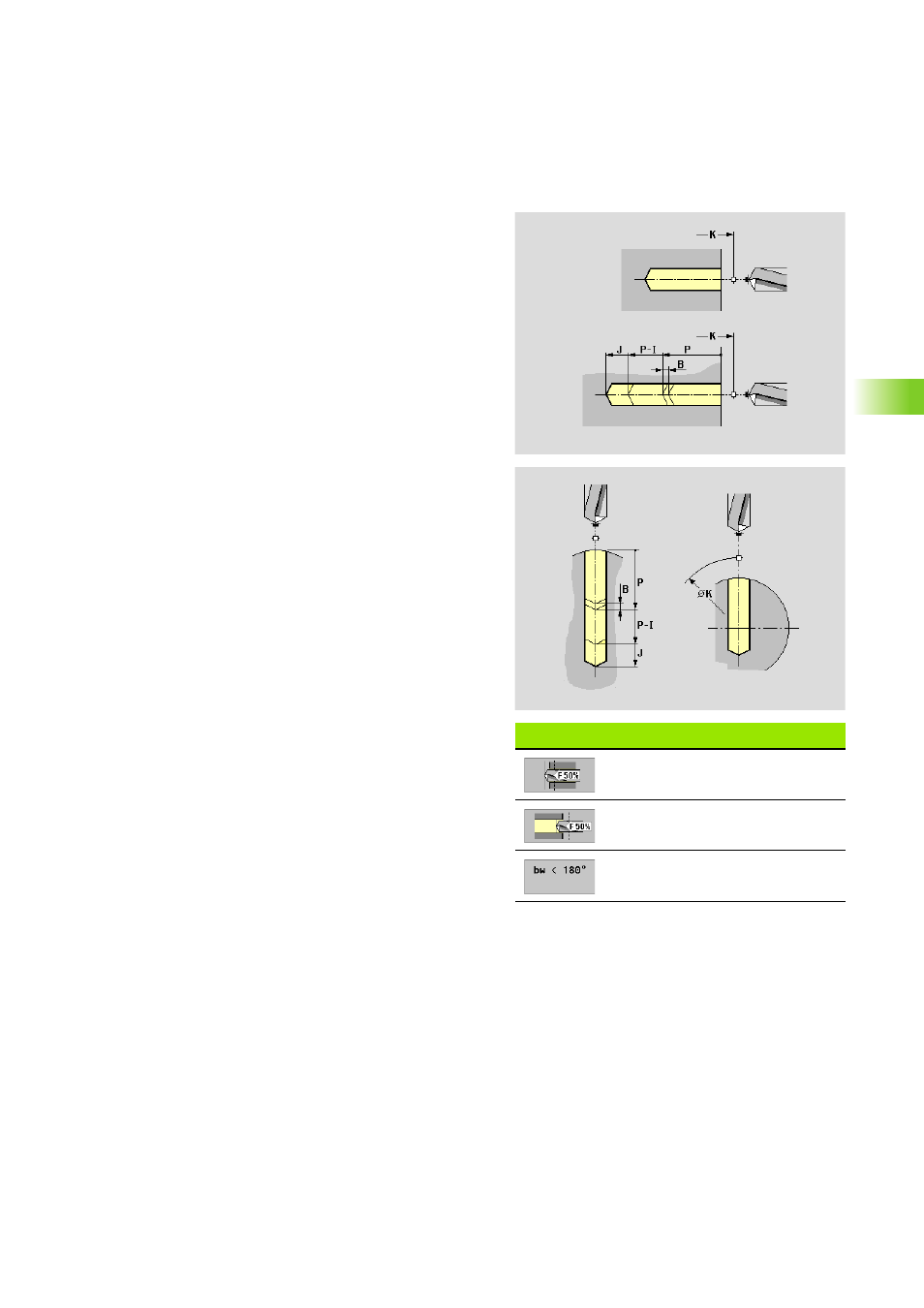

Foratura, alesatura, foratura profonda
La IAG genera il ciclo G71 con i seguenti modi operativi di foratura:
„ Foratura
„ Alesatura
„ Foratura e alesatura (foratura speciale)
Se si registrano i parametri per la foratura profonda, la IAG genera il
ciclo G74.
Riduzione di avanzamento: in caso di foratura di centri e/o foratura
passante si può definire una riduzione di avanzamento del 50%. In
caso di foratura passante la riduzione di avanzamento viene attivata in
funzione del tipo di punta:
„ Punta con inserti e punta elicoidale con angolo di foratura 180°: fine
foro – 2*distanza di sicurezza
„ Altre punte: fine foro – lunghezza inizio taglio – distanza di sicurezza
(lunghezza inizio taglio=punta della punta; distanza di sicurezza:
vedere "Foratura – distanze di sicurezza" a pagina 605 oppure G47,
G147")
Softkey "Riduzione di avanzamento"
Riduzione di avanzamento "Foratura
passante"
Riduzione di avanzamento "Foratura
da centri"
Riduzione di avanzamento "Foratura
di centri" con angolo < 180°
Parametri
K Piano di ritorno (default: ritorno alla posizione di partenza
oppure a distanza di sicurezza)
D Ritorno (softkey "Proseg.")
„ in avanzamento
„ in rapido
E (Tempo di sosta per) eseguire la spoglia
F50% Riduzione di avanzamento – vedere la tabella softkey
P 1ª profondità di foratura
J Profondità minima di foratura
I Riduzione di profondità (valore di riduzione)
B Quota di sollevamento (distanza di ritorno) (default: ritorno
sul "punto iniziale foratura")
