Impostazione del sistema di coordinate
Nella configurazione del "sistema di coordinate" si definiscono le
dimensioni della finestra della grafica di controllo e la posizione
dell'origine pezzo.
Selezione:
U Selezionare "Configurazione > Modifica"
U Selezionare "Coordinate > Vista principale" (".. > Superficie frontale",
".. > Superficie posteriore" o ".. > Superficie cilindrica"). TURN PLUS
apre la finestra di dialogo "Sistema di coordinate".
Finestra di dialogo "Sistema di coordinate"

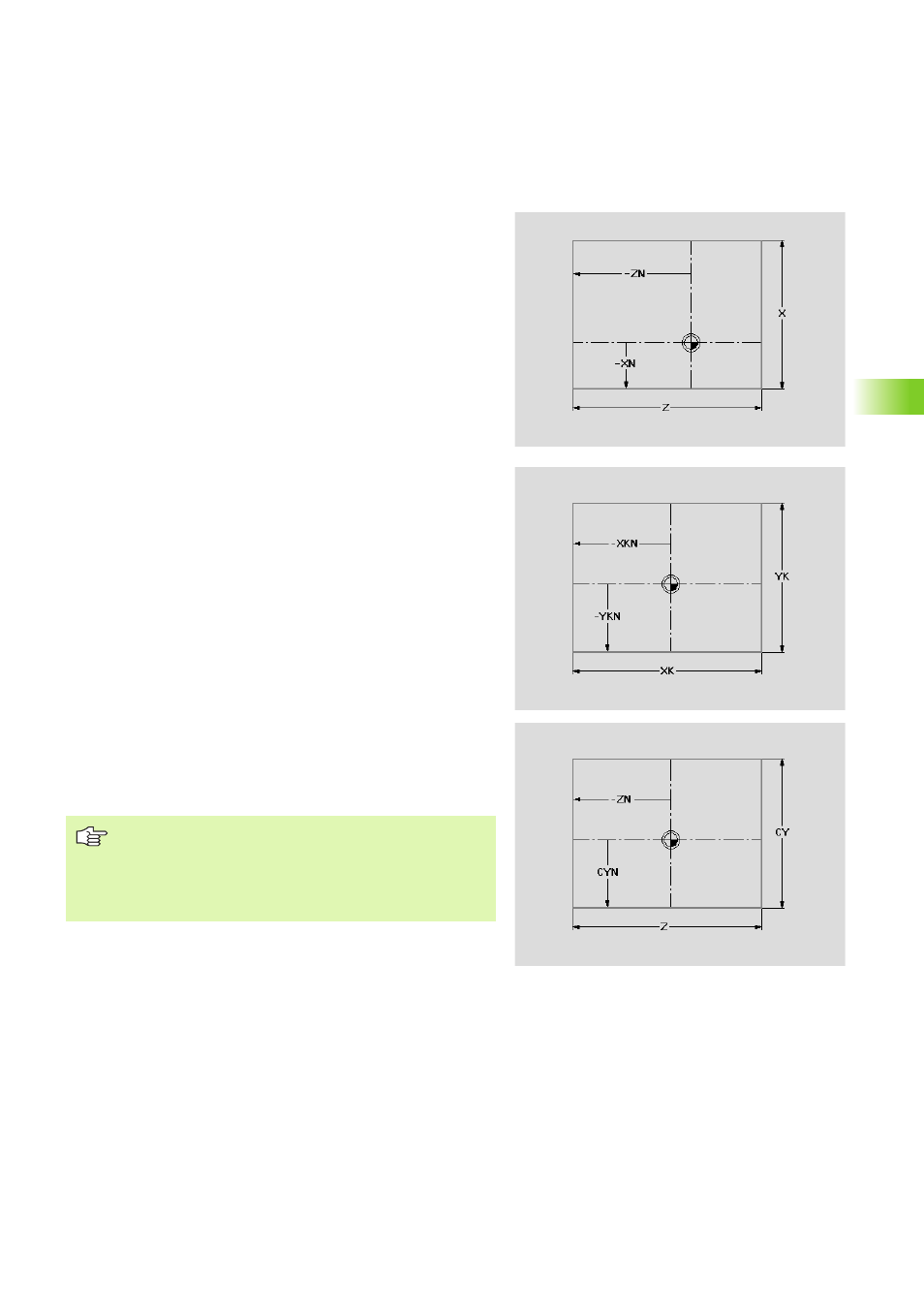

„ Per la vista principale (vedere figura):
„ Delta X: dimensione della finestra grafica di controllo
„ Delta Z: dimensione della finestra grafica di controllo
„ XN: posizione dell'origine pezzo (distanza dal bordo inferiore)
„ ZN: posizione dell'origine pezzo (distanza dal bordo sinistro)
„ Per la superficie frontale (vedere figura):
„ Delta YK: dimensione della finestra grafica di controllo
„ Delta XK: dimensione della finestra grafica di controllo
„ YKN: posizione dell'origine pezzo (distanza dal bordo inferiore)
„ XKN: posizione dell'origine pezzo (distanza dal bordo sinistro)
„ Per la superficie posteriore:
„ Delta YK: dimensione della finestra grafica di controllo
„ Delta XK: dimensione della finestra grafica di controllo
„ YKN: posizione dell'origine pezzo (distanza dal bordo inferiore)
„ XKN: posizione dell'origine pezzo (distanza dal bordo destro)
„ Per la superficie cilindrica (vedere figura):
„ Delta CY: dimensione della finestra grafica di controllo
„ Delta Z: dimensione della finestra grafica di controllo
„ CYN: posizione dell'origine pezzo (distanza dal bordo inferiore)
„ ZN: posizione dell'origine pezzo (distanza dal bordo sinistro)
TURN PLUS
„ adatta le dimensioni al rapporto altezza/larghezza dello
schermo.
„ ingrandisce le dimensioni della finestra in modo che il
pezzo venga rappresentato completamente.
