94
3.5 Modo aut
o
matico

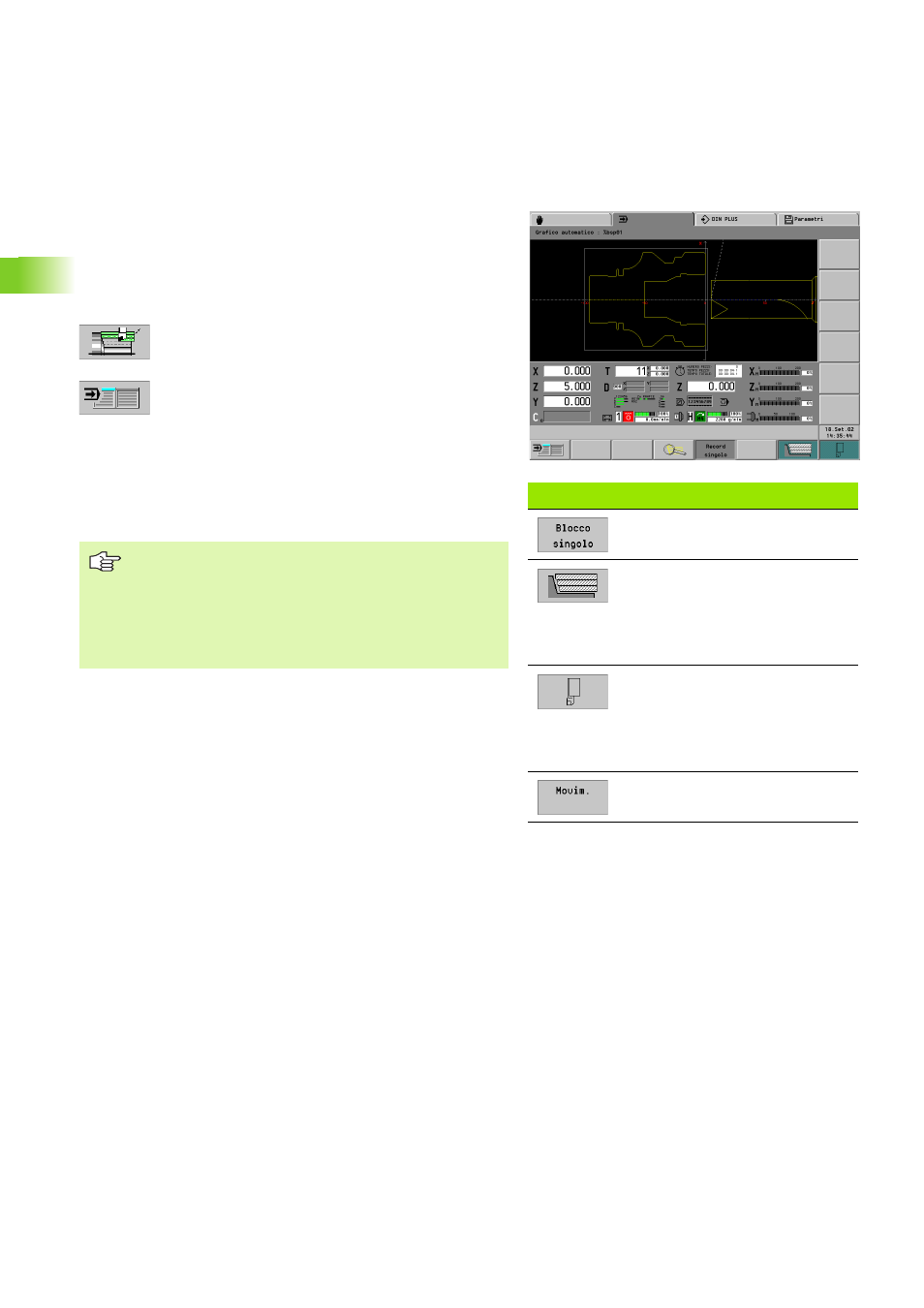

Visualizzazione grafica
La "grafica automatica" rappresenta i pezzi grezzi e finiti programmati
e visualizza i percorsi di traslazione. In questo modo si può controllare
la lavorazione su punti non in vista, avere una panoramica dello stato
di lavorazione, ecc.
Tutte le lavorazioni, anche quelle di fresatura, vengono rappresentate
nella "finestra Z/X" (vista XZ).
U Attivare la grafica. Se la grafica era già attiva, la
rappresentazione viene adattata allo stato di
lavorazione attuale.
U Ritorno alla visualizzazione blocchi
Con i softkey riportati in tabella si influisce sulla rappresentazione dei
percorsi di traslazione.
Nell'"impostazione standard" il CNC PILOT disegna ad ogni passaggio
al blocco successivo il percorso di traslazione completo.
Nell'impostazione "Movimento" la rappresentazione della truciolatura
avviene in sincronia con la lavorazione.
Softkey "Visualizzazione grafica"
Impostazione del modo esecuzione
singola
Rappresentazione dei percorsi
(vedere "Rappresentazione del
percorso" a pagina 367):
„ Linea, oppure
„ Traccia di taglio
Rappresentazione dell'utensile
(vedere "Ripartizione dello schermo,
softkey" a pagina 363):
„ Punto luminoso, oppure
„ Utensile
Rappresentazione della truciolatura
in sincronia con la lavorazione
„ Se non è programmato alcun pezzo grezzo, viene
supposto il "pezzo grezzo standard" (parametro di
controllo 23).
„ "Movimento" deve essere impostato all'inizio del
programma NC. In caso di ripetizioni del programma
(M99) "Movimento" inizia con la successiva esecuzione
del programma.
