HEIDENHAIN CNC PILOT 4290 605
7.
6 P
a
ra
metr
i di la
v
o
ra
zione

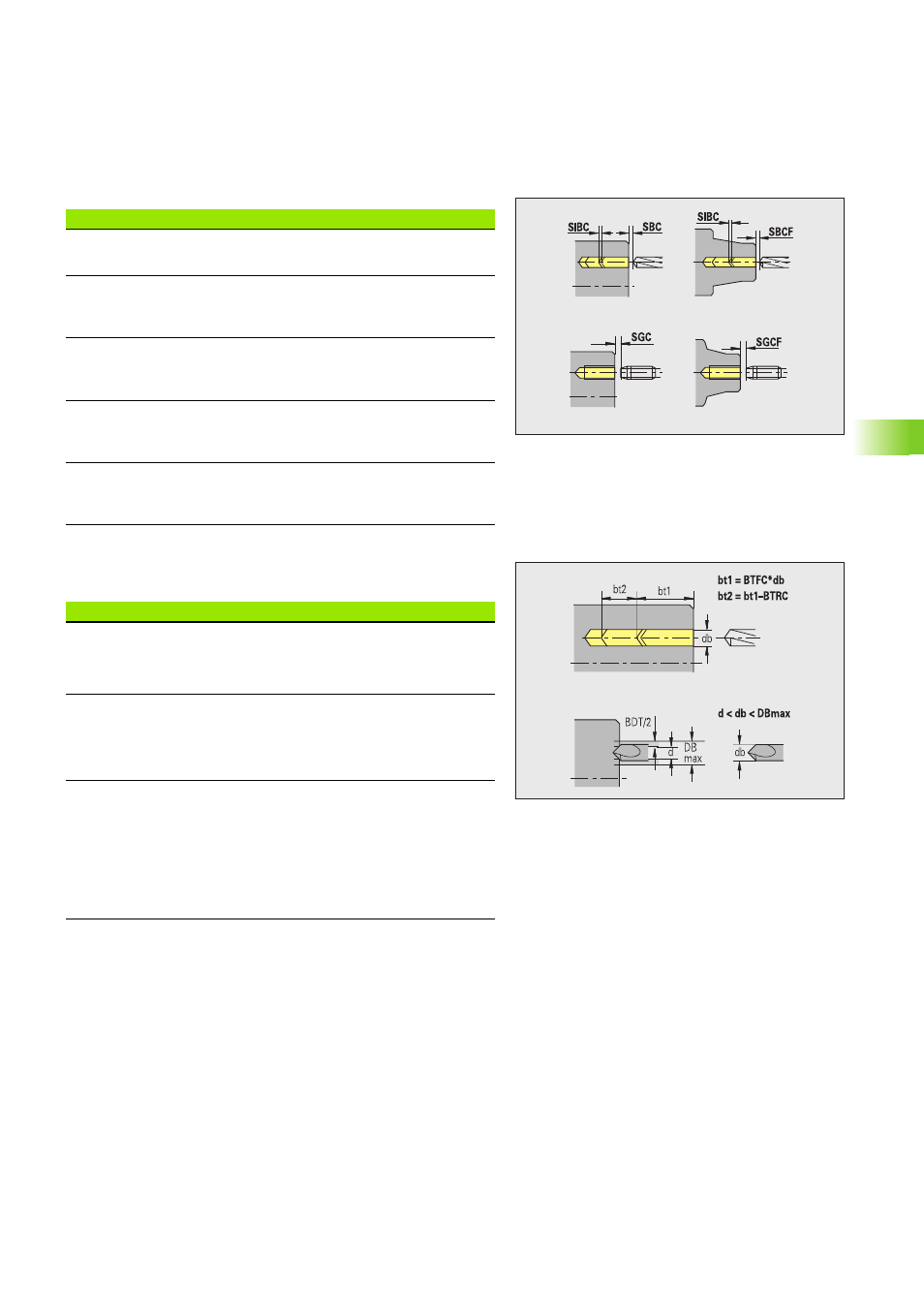

Foratura – distanze di sicurezza
Foratura – lavorazione
I parametri si applicano alla foratura con il ciclo di foratura profonda
(G74).
Distanze di sicurezza
Distanza di sicurezza interna [SIBC]
Distanza di ritorno nella foratura profonda ("B" con G74).
Utensili per foratura motorizzati [SBC]
Distanza di sicurezza su superficie frontale e cilindrica per
utensili motorizzati.
Utensili per foratura non motorizzati [SBCF]
Distanza di sicurezza su superficie frontale e cilindrica per
utensili non motorizzati.
Maschio per filettare motorizzato [SGC]
Distanza di sicurezza su superficie frontale e cilindrica per
utensili motorizzati.
Maschio per filettare non motorizzato [SGCF]
Distanza di sicurezza su superficie frontale e cilindrica per
utensili non motorizzati.
Lavorazione
Fattore profondità di foratura [BTFC]
1ª profondità di foratura: bt1 = BTFC * db
(db: diametro punta)
Riduzione profondità di foratura [BTRC]
2ª profondità di foratura: bt2 = bt1 – BTRC
Gli ulteriori passi di foratura vengono ridotti in modo
corrispondente.
Tolleranza diametro punta [BDT]
Per la selezione degli utensili per foratura (centratore, punta da
centri, utensile per svasatura, punta a più diametri, alesatore di
svasatura).
„ Diametro di foratura: DBmax = BDT + d (DBmax: diametro di
foratura massimo)
„ Selezione dell'utensile: DBmax > DB > d
