104
3.7 Monit
o
ra
ggio car
ico
Editing dei parametri di monitoraggio
La finestra di dialogo "Visualizzazione e impostazione dei parametri di
carico" prepara per l'editing i parametri di un componente di una zona
di monitoraggio.
L'istogramma rappresenta tutti i componenti della zona di
monitoraggio (barra larga: valori di potenza; barra stretta: valori di
lavoro). Il componente selezionato è evidenziato a colori.
Si registra la zona di monitoraggio e si seleziona il componente. Il CNC
PILOT visualizza i valori di riferimento, prepara per l'editing i valori
limite di "potenza" e di "lavoro" e visualizza l'utensile (numero T) "per
informazione".
Pulsanti della finestra di dialogo:
„ Salva: salva i valori limite del componente in questa zona.
„ Fine (o tasto ESC): si esce dalla finestra di dialogo.
„ File: commuta alla "Grafica a linee".
Presupposto: i valori misurati sono stati memorizzati durante la
lavorazione di riferimento.

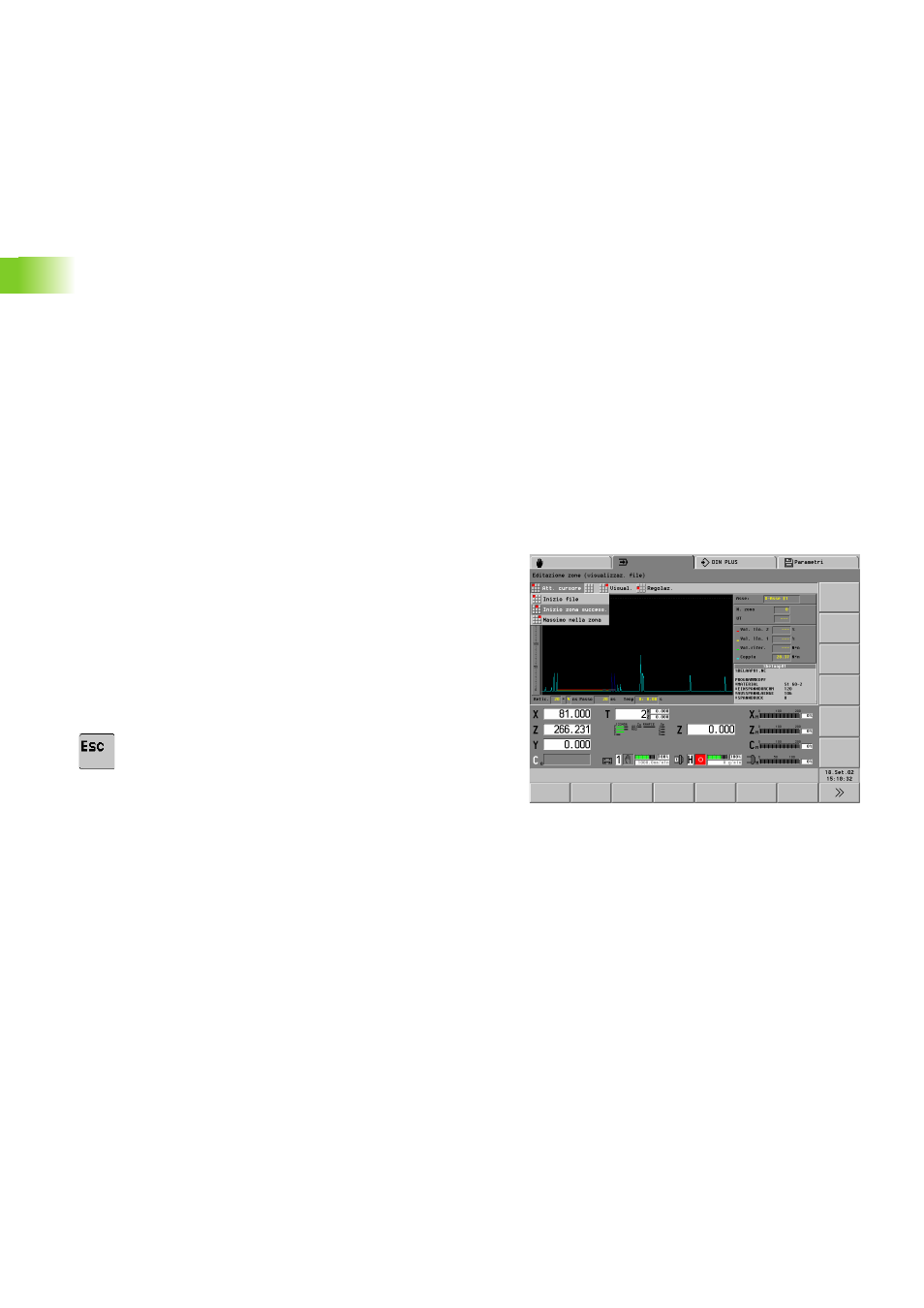

Analisi della lavorazione di riferimento
Il monitoraggio del carico visualizza la coppia e i valori limite del
componente selezionato "in funzione del tempo".
„ Valori limite "grigi": zona non sorvegliata (mascheratura dei percorsi
in rapido).
„ Inoltre il CNC PILOT visualizza numericamente i valori di posizione
del cursore.
Selezione:
U Pulsante "File" nella finestra di dialogo "Visualizzazione e
impostazione dei parametri di carico"
U Ritorno all'"Editing dei parametri di monitoraggio".
