416
6.6 Elementi g
e
ometr
ici

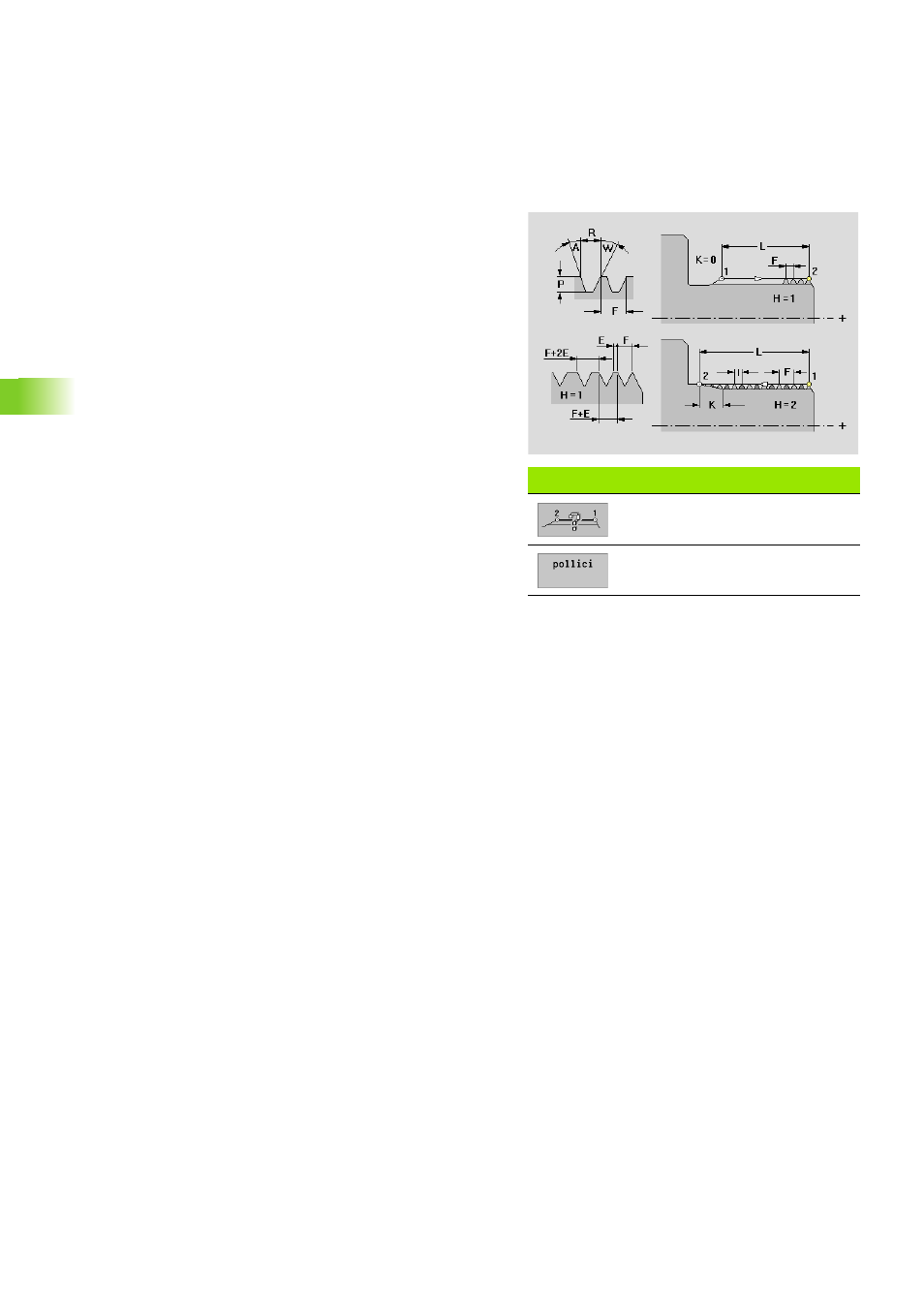

Filettatura
La chiamata definisce i tipi di filettatura presentati.
Softkey per "filettatura"
Attivazione del punto di riferimento
"Passo filetto" o "Numero di principi
per pollice"
Parametri
Q Tipi di filettatura:
„ Filettatura fine metrica ISO (DIN 13 Parte 2, Serie 1)
„ Filettatura metrica ISO (DIN 13 Parte 1, Serie 1)
„ Filettatura conica ISO metrica (DIN 158)
„ Filettatura fine conica ISO metrica (DIN 158)
„ Filettatura trapezoidale ISO metrica (DIN 103 Parte 2, Serie 1)
„ Filettatura trapezoidale metrica piatta (DIN 380 Parte 2,
Serie 1)
„ Filettatura a sega metrica (DIN 513 Parte 2, Serie 1)
„ Filettatura tonda cilindrica (DIN 405 Parte 1, Serie 1)
„ Filettatura Whitworth cilindrica (DIN 11)
„ Filettatura Whitworth conica (DIN 2999)
„ Filettatura tubolare Whitworth (DIN 259)
„ Filettatura non normalizzata
„ Filettatura grossolana US UNC
„ Filettatura fine US UNF
„ Filettatura extrafine US UNEF
„ Filettatura tubolare conica US NPT
„ Filettatura tubolare Dryseal conica US NPTF
„ Filettatura tubolare cilindrica US NPSC con lubrificante
„ Filettatura tubolare cilindrica US NPFS senza lubrificante
V Senso di rotazione:
„ filettatura destrorsa
„ filettatura sinistrorsa
D Attivazione del punto di riferimento (vedere la tabella softkey):
„ 1: inizio della filettatura sul punto di partenza dell'elemento
„ 2: inizio della filettatura sul punto finale dell'elemento
F Passo filetto o numero di principi per pollice (vedere la tabella
softkey)
„ Passo filetto
„ Numero di principi per pollice
E Passo variabile, aumenta/riduce il passo di E al giro (default: 0)
