HEIDENHAIN CNC PILOT 4290 569
6.1
9

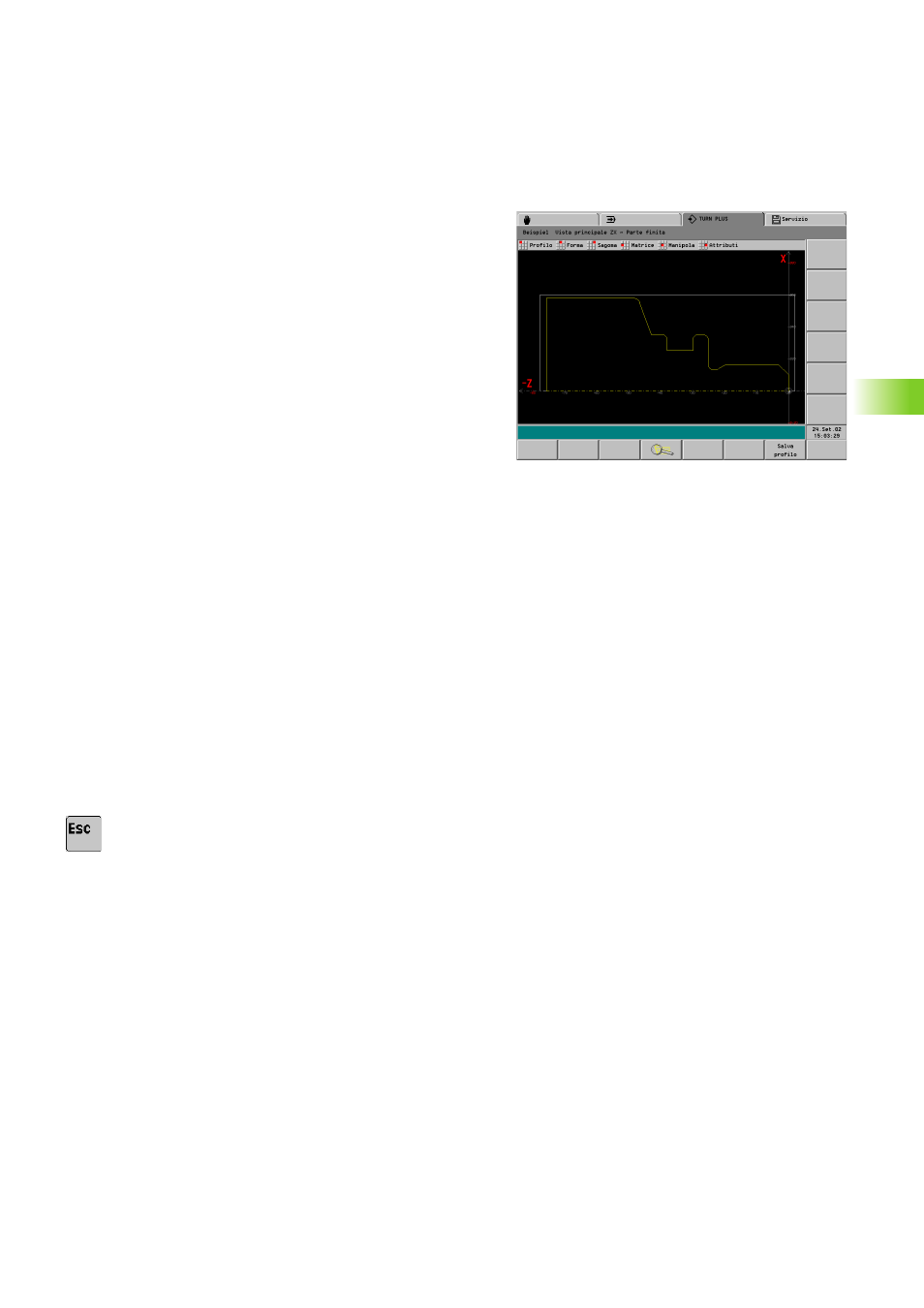

Esempio
Definizione degli elementi geometrici
Smusso "Spigolo isola filettata":
U Selezionare "Forma > Smusso"
U Attivare "Spigolo isola filettata"
U Finestra di dialogo "Smusso": larghezza smusso = 3 mm
Arrotondamenti:
U Selezionare "Forma > Arrotondamento"
U Attivare "Spigoli per arrotondamento"
U Finestra di dialogo "Arrotondamento": raggio di arrotondamento = 2
mm
Scarico:
U Selezionare "Forma > Scarico > Scarico forma G"
U Attivare "Spigoli per scarico"
U Finestra di dialogo "Scarico forma G":
„ Lunghezza scarico = 5 mm
„ Profondità scarico = 1,3 mm
„ Angolo di entrata = 30 °
Gola:
U Selezionare "Forma > Gola > Gola forma D"
U Attivare "Elemento base per gola"
U Finestra di dialogo "Gola forma D":
„ Punto di riferimento (Z) = –30 mm
„ Larghezza gola (Ki) = –8 mm
„ Diametro gola = 25 mm
„ Spigoli (B): smusso, 1 mm
Filettatura:
U Selezionare "Forma > Filettatura"
U Attivare "Elemento base per filettatura"
U Finestra di dialogo: "Filettatura": selezionare "filettatura ISO metrica"
U Premere il tasto ESC: ritorno al menu principale
