96
3.5 Modo aut
o
matico
Stato Misurazione post-processo
Nella misurazione post-processo i pezzi vengono misurati all'esterno
del tornio e i "risultati" vengono trasmessi al CNC PILOT. La finestra di
dialogo "Info PPM" fornisce informazioni sullo stato dei valori misurati,
visualizza i "risultati" rilevati e consente di inizializzare la comunicazione
con il dispositivo di misura.
Modo d'uso della "misurazione post-processo":
U Selezionare "Vis(ualizza) > Stato PPM"
U La finestra di dialogo "Info PPM" visualizza lo stato dei valori misurati
e gli ultimi "risultati" rilevati.
U Premendo il pulsante "Init" il collegamento con il dispositivo di
misura post-processo viene inizializzato e i risultati di misura
vengono cancellati.

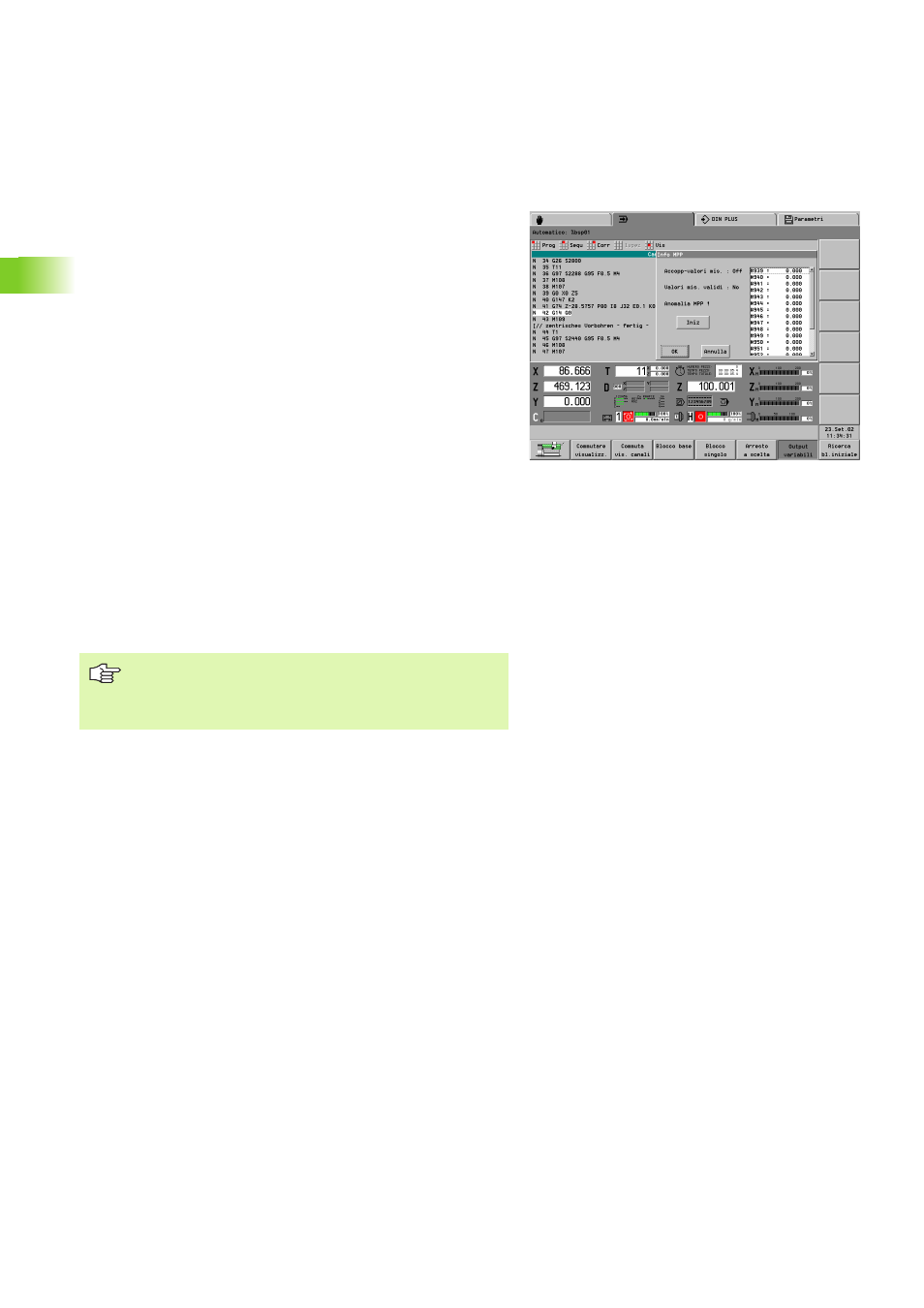

Finestra di dialogo "Info PPM":
„ Accoppiamento valore misurato (corrisponde al parametro di
controllo 10)
„ Off: i risultati di misura vengono acquisiti immediatamente e
sovrascrivono i valori precedenti.
„ On: i risultati di misura vengono acquisiti solo se i valori precedenti
sono stati elaborati.
„ Valori di misura validi: stato dei valori misurati (dopo l'acquisizione
dei valori misurati con G915 lo stato è "non validi")
„ #939: risultato globale dell'ultimo procedimento di misura
„ #940..956: gli ultimi risultati inviati dal dispositivo di misura
La funzione misurazione post-processo salva i "risultati" in
una memoria temporanea. La finestra di dialogo "Info
PPM" rappresenta in #939..956 i valori della memoria
temporanea, non le variabili.
