6.8 Pr
ofili asse C
Superficie frontale o superiore: foratura singola
La funzione definisce una foratura singola sulla superficie frontale/
posteriore, che può includere i seguenti elementi:
„ Centratura
„ Foratura
„ Svasatura
„ Filettatura
Centratura profilo superficie frontale/posteriore

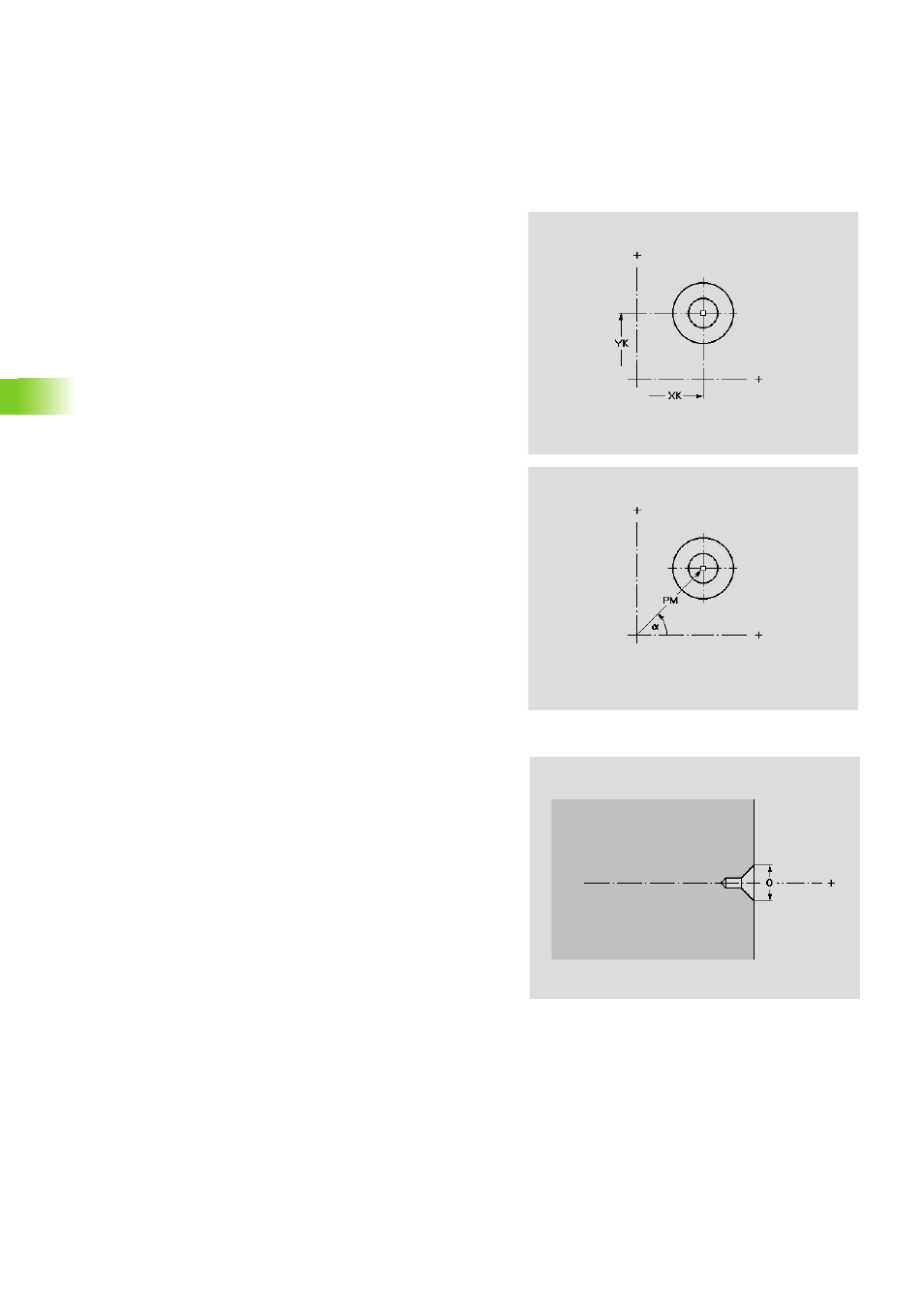

Parametri punto di riferimento della foratura
XK Centro della foratura in coordinate cartesiane
YK Centro della foratura in coordinate cartesiane
a Centro della foratura in coordinate polari (riferimento angolo:
asse XK positivo)
PM Centro della foratura in coordinate polari
Parametri centratura
Q Diametro di centratura
