HEIDENHAIN CNC PILOT 4290 261
4.26 La
v
o
ra
zione superficie cilindr
ica

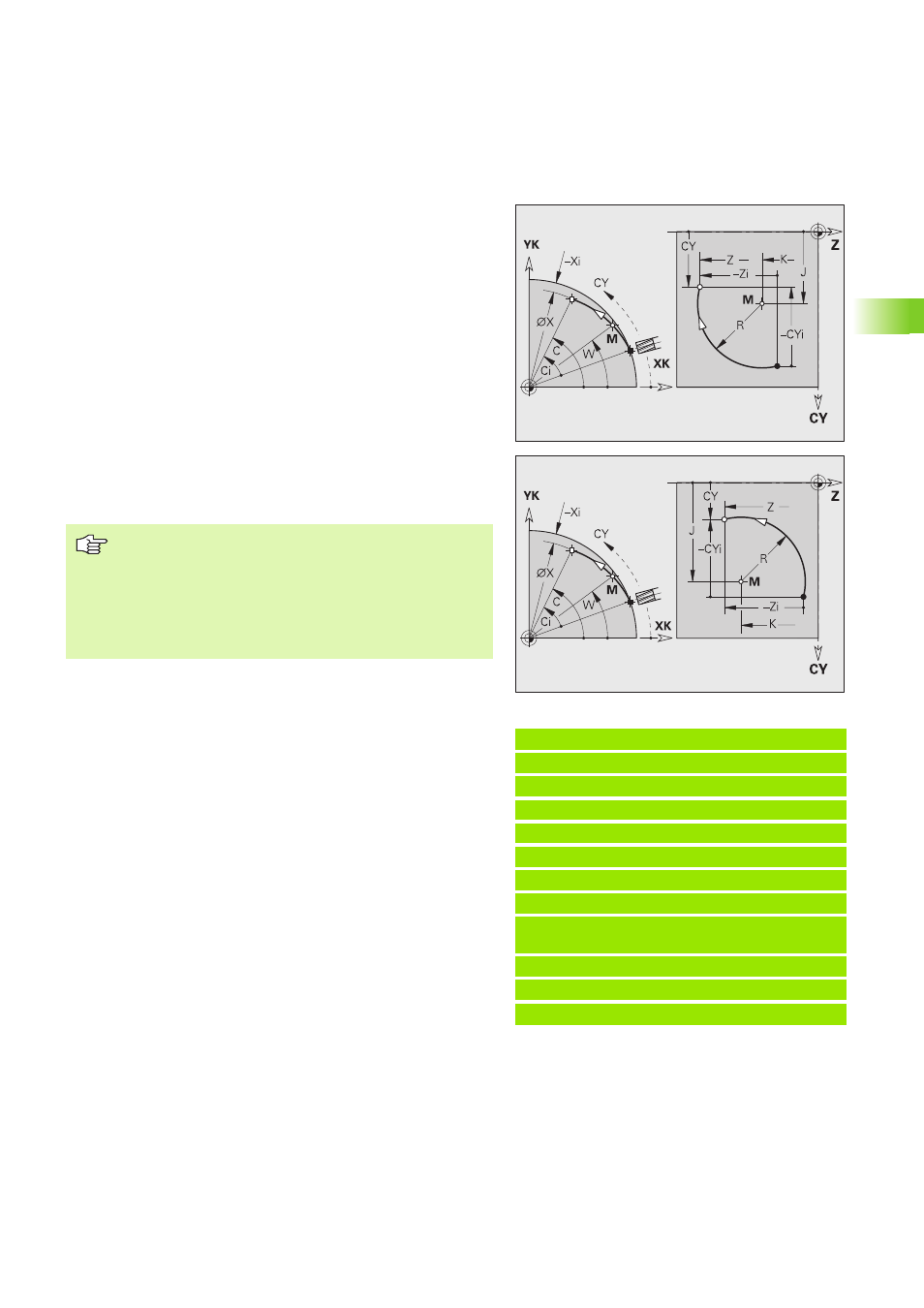

Circolare superficie cilindrica G112/G113
L'istruzione G112/G113 trasla con avanzamento circolare al "Punto
finale".
Esempio: G112, G113
. . .
N1 T8 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0
N5 G0 X110 Z5
N7 G110 Z-20 CY0
N8 G111 Z-40
N9 G113 CY39.2699 K-40 J19.635 [Arco di
cerchio]
N10 G111 Z-20
N11 G112 CY0 K-20 J19.635
N13 M15
Parametri
Z Punto finale
C Angolo finale – Direzione angolare: vedere grafica di supporto
CY Punto finale come quota percorso (riferimento: sviluppo
superficie cilindrica con Diametro di riferimento G120)
R Raggio
K Centro
W Centro (angolo) (direzione angolare: vedere grafica di
supporto)
J Centro come quota percorso (riferimento: sviluppo superficie
cilindrica con Diametro di riferimento G120)
X Punto finale (quota diametrale) – (default: posizione X attuale)
Programmazione:
„ Z, C, CY: assoluto, incrementale o modale
„ K; W, J: assoluto o incrementale
„ Programmare Z–C e Z–CY e K–J
„ Programmare "Centro" o "Raggio"
„ Con "Raggio" sono possibili solo archi <= 180°
