6.3 Descr
izione del pezz
o Immissione dei profili asse C
Le forme standard si definiscono con figure, figure ordinate in modo
regolare lineare o circolare o forature in sagome. I profili complessi si
descrivono con gli elementi base elemento lineare e arco.
„ Sagome
„ Sagoma di fori lineare (sagoma di fori)
„ Sagoma di fori circolare (sagoma di fori)
„ Sagoma di figure lineare (profili di fresatura)
„ Sagoma di figure circolare (profili di fresatura)
„ Figure
„ Cerchio (cerchio completo)
„ Rettangolo
„ Poligono
„ Scanalatura lineare
„ Scanalatura circolare
„ Posizionare le sagome e figure sulla
„ superficie frontale (lavorazione asse C)
„ superficie cilindrica (lavorazione asse C)
„ superficie posteriore (lavorazione asse C)
Selezione piano di immissione
Nella definizione di un profilo asse C si seleziona prima il "piano di
immissione" (superficie frontale, superficie cilindrica, superficie
posteriore). Questo è possibile con le procedure descritte di seguito.

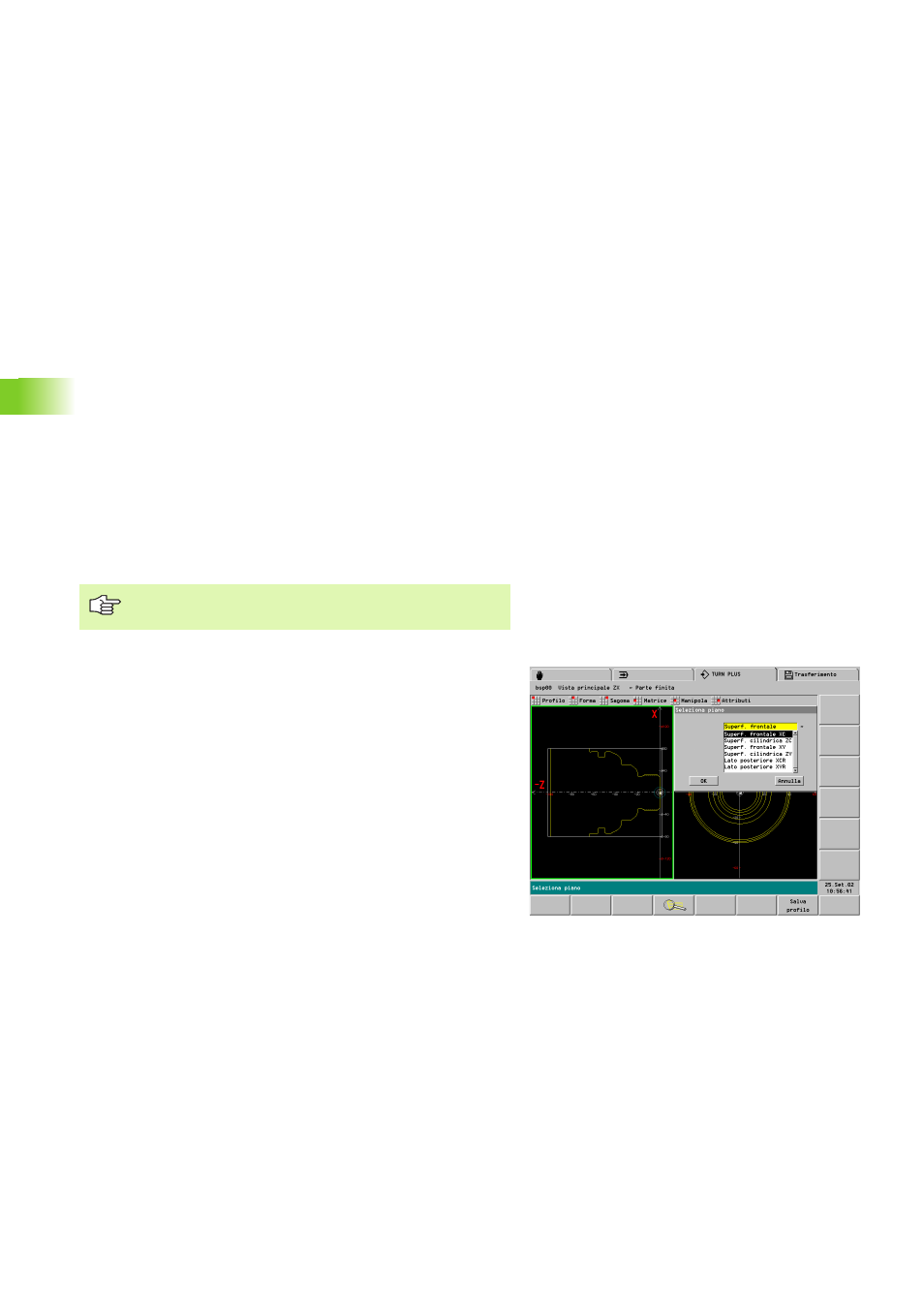

1. Selezionare una nuova finestra (non è ancora sullo schermo):
U Attivare la finestra "Profilo di tornitura"
U Selezionare dal sottomenu "Sagome" oppure "Figure"
la sagoma/figura. TURN PLUS apre la finestra di
dialogo "Selezione piano di immissione".
U Selezionare il piano di immissione. TURN PLUS
presenta la rispettiva finestra.
2. Selezionare la finestra (è già sullo schermo, ma non ancora
attivata):
U Selezionare la finestra con "Pagina avanti/indietro".
Descrivere il profilo di tornitura completo, prima di definire
i profili per la lavorazione asse C.
