4.7 Elementi geometrici del profilo
di tornitura

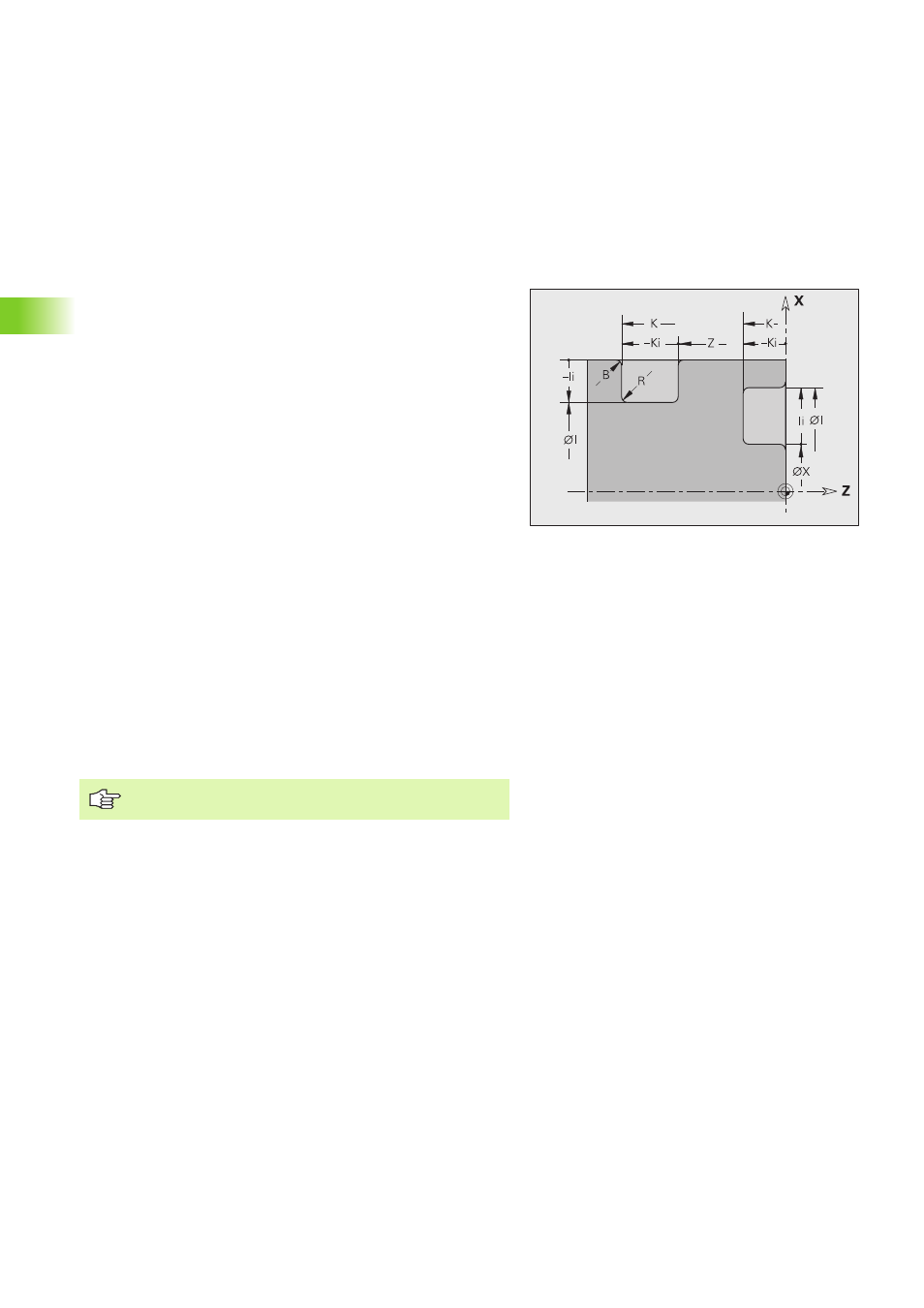

Gola (standard) G22–Geo
L'istruzione G22 definisce una gola sull'elemento di riferimento
precedentemente programmato parallelo all'asse.
Parametri
X Punto iniziale nella gola superficie piana (quota diametrale)
Z Punto iniziale nella gola superficie cilindrica
I Spigolo interno (quota diametrale)
„ Gola superficie piana: punto finale della gola
„ Gola superficie cilindrica: fondo della gola
K Spigolo interno
„ Gola superficie piana: fondo della gola
„ Gola superficie cilindrica: punto finale della gola
Ii Spigolo interno – incrementale (osservare il segno!)
„ Gola superficie piana: larghezza gola
„ Gola superficie cilindrica: profondità gola
Ki Spigolo interno – incrementale (osservare il segno!)
„ Gola superficie piana: profondità gola
„ Gola superficie cilindrica: larghezza gola
B Raggio esterno/smusso sui due lati della gola (default: 0)
„ B>0: raggio arrotondamento
„ B<0: larghezza smusso
R Raggio interno nei due spigoli della gola (default: 0)
Programmare "X" o "Z".
