6.3 Descr
izione del pezz
o 6.3 Descrizione del pezzo
Un profilo viene generato attraverso l'immissione sequenziale di
singoli elementi di profilo. Gli elementi di profilo vengono descritti in
modo assoluto, incrementale, cartesiano o polare. Di regola i dati
vengono immessi secondo come è quotato il disegno.
TURN PLUS calcola le coordinate mancanti, i punti di intersezione, i
centri ecc., per quanto sia fattibile in termini matematici. Se si
ottengono più soluzioni, esaminare le varianti possibili e scegliere la
soluzione desiderata.
I seguenti profili possono essere importati, se sono disponibili nel
formato DXF (vedere "Importazione di profili DXF" a pagina 460):
„ Pezzi grezzi
„ Pezzi finiti
„ Profili sagomati
„ Profili di fresatura
Immissione del profilo del pezzo grezzo
I pezzi grezzi vengono descritti nel modo seguente:
„ Forme standard (barra, tubo): con macro pezzo grezzo
„ Pezzi grezzi complessi: descrizione come un pezzo finito
„ Fusioni o pezzi fucinati: vengono generati dal pezzo finito e dal
sovrametallo
Altre informazioni:
„ vedere "Profili del pezzo grezzo" a pagina 404
„ vedere "Attributi pezzo grezzo" a pagina 472
Immissione del profilo del pezzo grezzo
Selezionare "Pezzo > Pezzo grezzo > Barra" (".. > Tubo" o ".. >
Fusione").
Immettere le quote del pezzo grezzo oppure il sovrametallo.

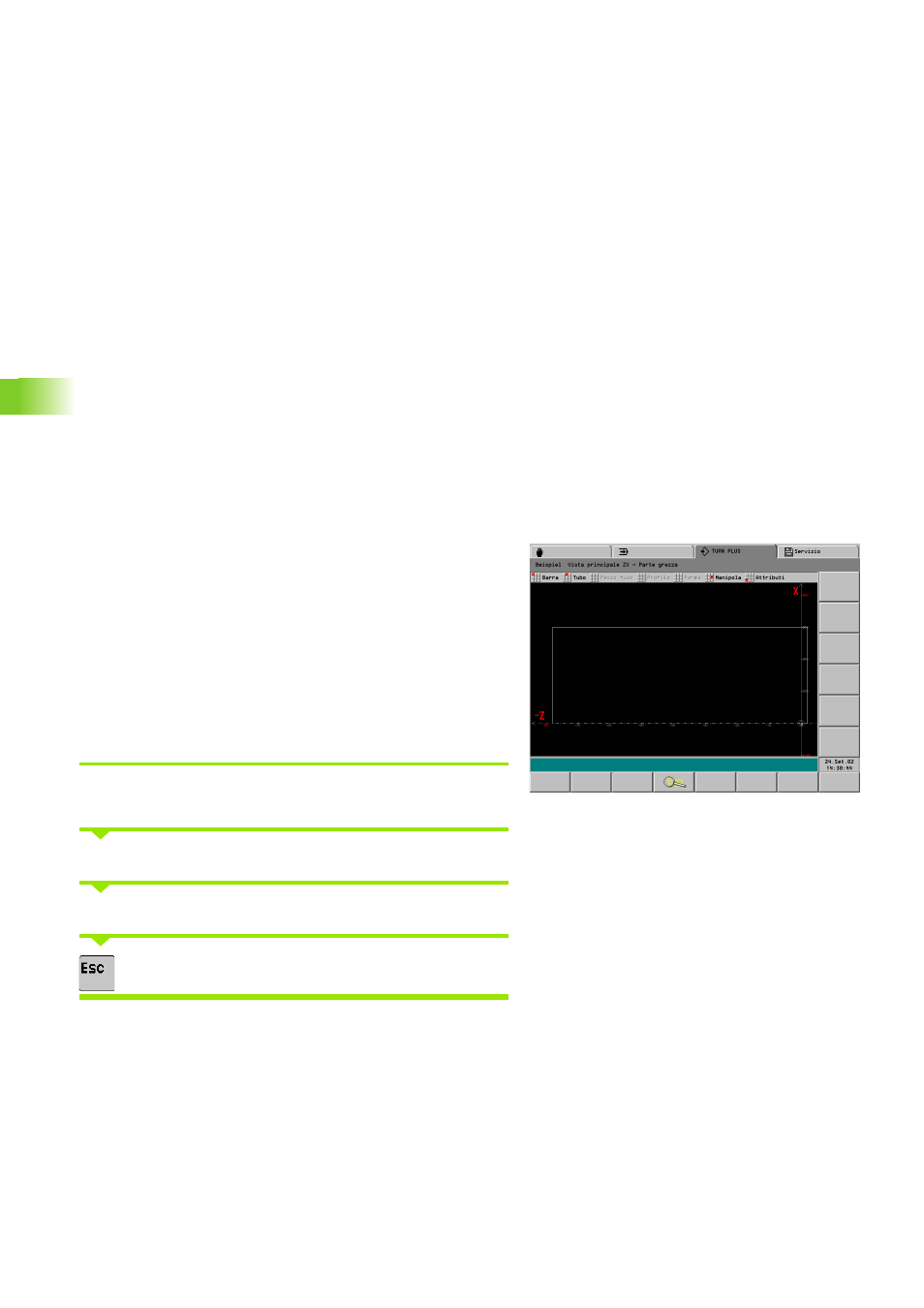

Il CNC PILOT rappresenta il pezzo grezzo.
Premere il tasto ESC: ritorno al menu principale
