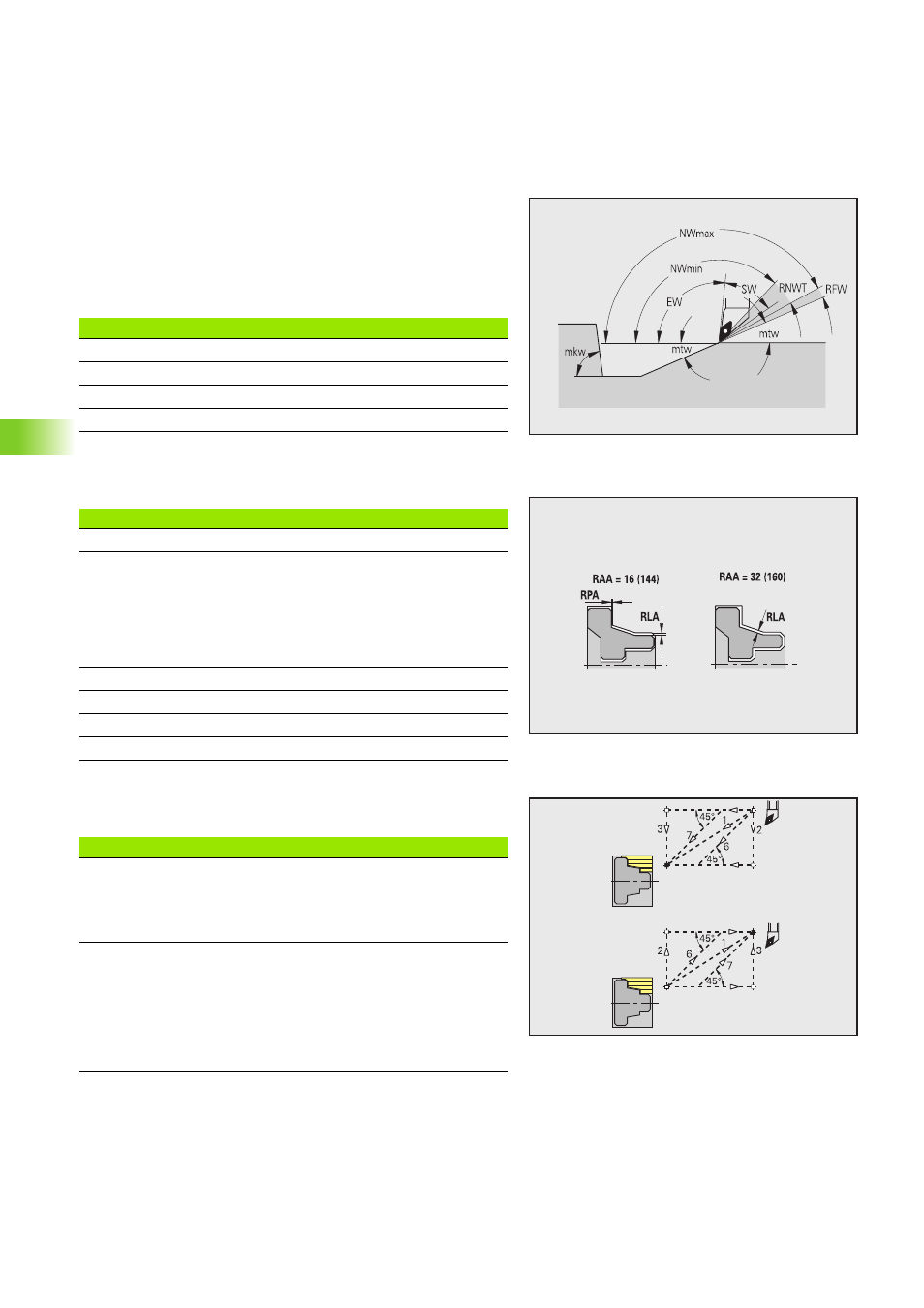

Sgrossatura – tolleranze utensile
Per la selezione dell'utensile si applica:
„ Angolo di registrazione (EW): EW >= mkw (mkw: angolo di profilo
positivo)
„ Angolo di registrazione (EW) e della punta (SW): NWmin <
(EW+SW) < NWmax
„ Angolo secondario (RNWT): RNWT = NWmax – NWmin
Sgrossatura – sovrametalli
Sgrossatura– avvicinamento e allontanamento
I movimenti avvicinamento e allontanamento vengono eseguiti in
rapido (G0).
Tolleranze utensile
Tolleranza angolo secondario [RNWT]
Campo di tolleranza per tagliente secondario
Angolo di scarico [RFW]
Differenza minima profilo – tagliente secondario
Sovrametalli
Tipo di sovrametallo [RAA]
„ 16: sovrametallo differente assiale/radiale – nessun
sovrametallo singolo
„ 144: sovrametallo differente assiale/radiale – con
sovrametallo singolo
„ 32: sovrametallo equidistante – nessun sovrametallo singolo
„ 160: sovrametallo equidistante – con sovrametallo singolo
Equidistante o assiale [RLA]
Sovrametallo equidistante o assiale
Nessuno o radiale [RPA]
Sovrametallo radiale
Avvicinamento e allontanamento
„ Avvicinamento sgrossatura esterna [ANRA]
„ Avvicinamento sgrossatura interna [ANRI]
„ Allontanamento sgrossatura esterna [ABRA]
„ Allontanamento sgrossatura interna [ABRI]
Strategia di avvicinamento/allontanamento:
„ 1: direzione X e Z contemporaneamente
„ 2: prima in direzione X, poi Z
„ 3: prima in direzione Z, poi X
„ 6: inseguimento, direzione X prima di Z
„ 7: inseguimento, direzione Z prima di X
