6.8 Pr
ofili asse C
Quotatura con profili asse C
Impostare tramite softkey il modo in cui l'elemento di profilo, la figura
o la sagoma vengono quotati (vedere "Avvertenze per la definizione del
profilo" a pagina 406).
In caso di profili superficie cilindrica indicare l'angolo oppure la
"quota elemento lineare". La quota elemento lineare si riferisce allo
sviluppo superficie cilindrica sul "diametro di riferimento".

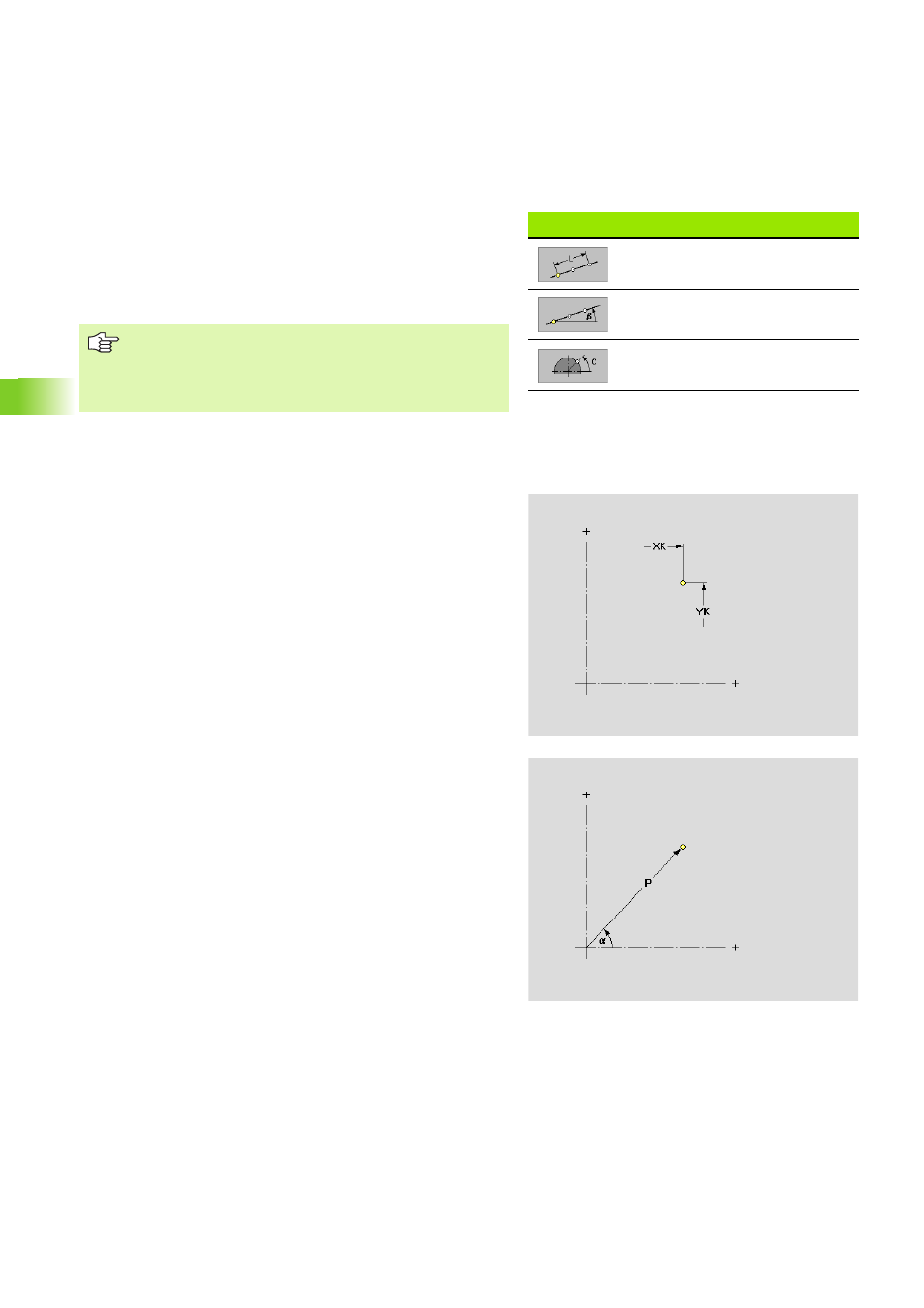

Superficie frontale o posteriore: punto di
partenza
La funzione definisce il punto di partenza di un "profilo libero" sulla
superficie frontale/posteriore.
Softkey "Tipo di quotatura"
Sagoma lineare: indicazione
lunghezza
Sagoma lineare: indicazione angolo
Superficie cilindrica: angolo invece
che quota elemento lineare
Quotatura polare con profili superficie cilindrica (parametro "P"):
„ "P" si riferisce alla superficie cilindrica sviluppata.
„ Se si ottengono due soluzioni possibili, scegliere la soluzione
desiderata.
Parametri
XK Punto iniziale del profilo in coordinate cartesiane
YK Punto iniziale del profilo in coordinate cartesiane
a Punto iniziale del profilo in coordinate polari (riferimento
angolo: asse XK positivo)
P Punto iniziale del profilo in coordinate polari
