4.23 Cicli di foratura

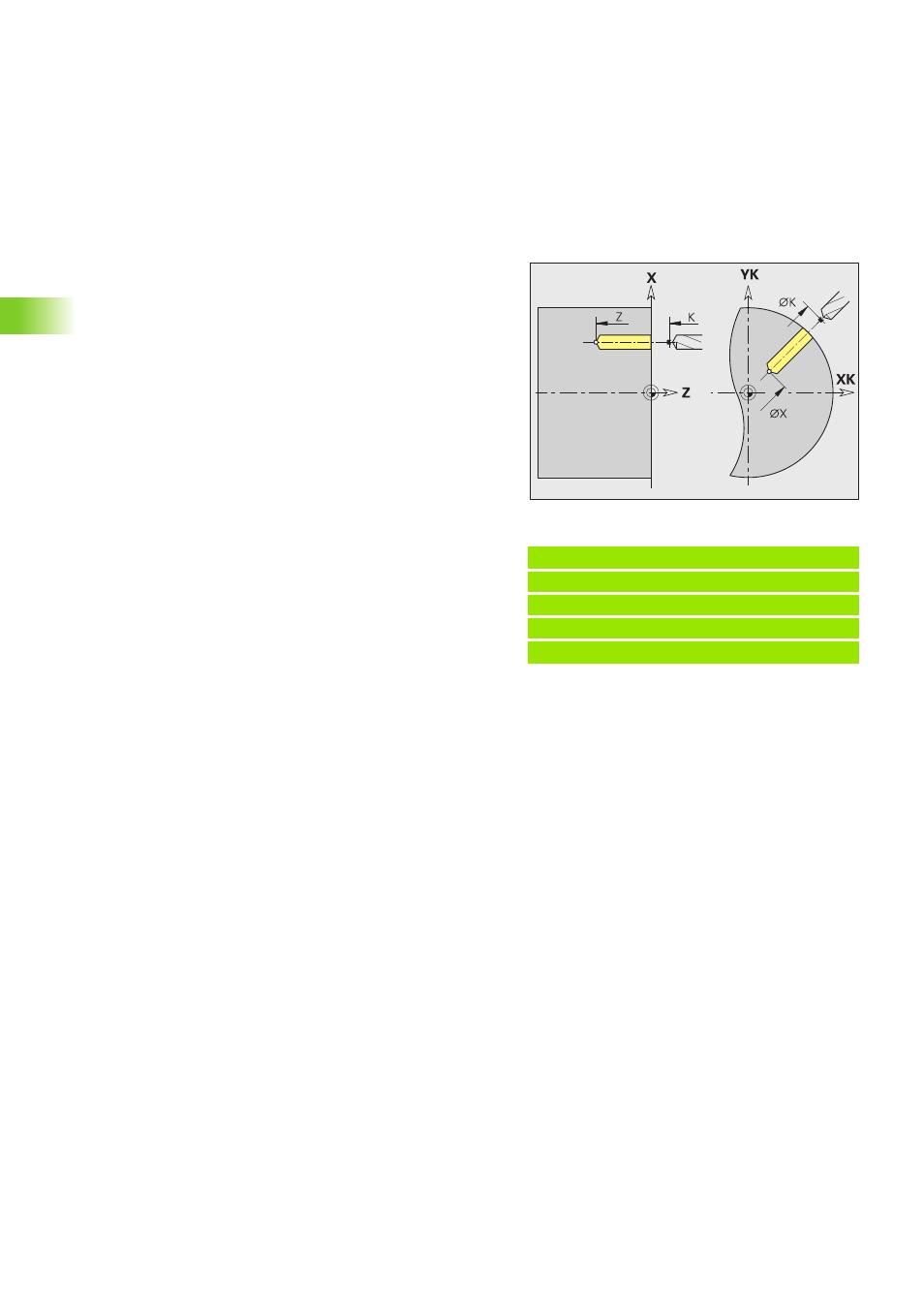

Foratura G71
G71 esegue forature assiali/radiali con utensili fissi o motorizzati per:
„ foratura singola senza descrizione del profilo
„ foratura con descrizione del profilo (foratura singola o corona di fori)
Le Posizioni di preforatura, che si determinano con cicli di fresatura
"G840 A1 ..", "G845 A1 .." o "G846 A1 ..", si preforano con "G71 NF.."
(vedere "Cicli di fresatura" a pagina 262).
Esempio: G71
. . .
N1 T5 G97 S1000 G95 F0.2 M3
N2 G0 X0 Z5
N3 G71 Z-25 A5 V2 [Foratura]
. . .
Parametri
NS Numero blocco del profilo
„ Riferimento al profilo del foro (G49-Geo, G300-Geo o G310-
Geo)
„ Nessuna immissione: foratura singola senza descrizione del
profilo
NF Riferimento da cui il ciclo legge le posizioni di preforatura
[1..127].
X Punto finale foro assiale (quota diametrale)
Z Punto finale foro radiale
E Tempo di sosta per rottura truciolo a fine foro (in secondi) –
(default: 0)
V Riduzione di avanzamento (50 %) – (default: 0)
„ V=0 oppure 2: riduzione all'inizio
„ V=1 oppure 3: riduzione a inizio e fine
„ V=4: riduzione alla fine
„ V=5: senza riduzione
D Velocità di ritorno (default: 0)
„ D=0: rapido
„ D=1: avanzamento
K Piano di ritorno (fori radiali, fori piano YZ: quota diametrale) –
(default: ritorno alla posizione di partenza o alla distanza di
sicurezza)
H1 A partire dalla versione software 625 952-04
Freno mandrino (H1 viene considerato quando nel parametro
macchina 1019, .. è impostato il freno) – default: 0
„ 0: attivazione del freno mandrino
„ 1: senza attivazione del freno mandrino
