6.12 Assegnazione di at
tr
ibuti
Attributo di lavorazione "Filettatura"
L'attributo di lavorazione definisce i dettagli di una filettatura.
Assegnazione di attributo di lavorazione "Filettatura":
U Selezionare "Attributi > Attributo di lavorazione > Filettatura" nel
menu Pezzo finito
U Attivare la filettatura. TURN PLUS apre la finestra di dialogo
"Filettatura".
U Definire i parametri filettatura
Parametri
B Lunghezza di entrata
„ Nessun inserimento: il CNC PILOT determina la lunghezza
dagli scarichi o gole adiacenti.
„ Nessun inserimento, nessuno scarico/gola: il CNC PILOT
impiega la "lunghezza di entrata filettatura" dal parametro di
lavorazione 7.
P Lunghezza di sovracorsa
„ Nessun inserimento: il CNC PILOT determina la lunghezza
dagli scarichi o gole adiacenti.
„ Nessun inserimento, nessuno scarico/gola: il CNC PILOT
impiega la "lunghezza di uscita filettatura" dal parametro di
lavorazione 7.
C Angolo di partenza, se l'inizio filettatura si trova definito rispetto
a elementi di profilo privi di simmetria di rotazione

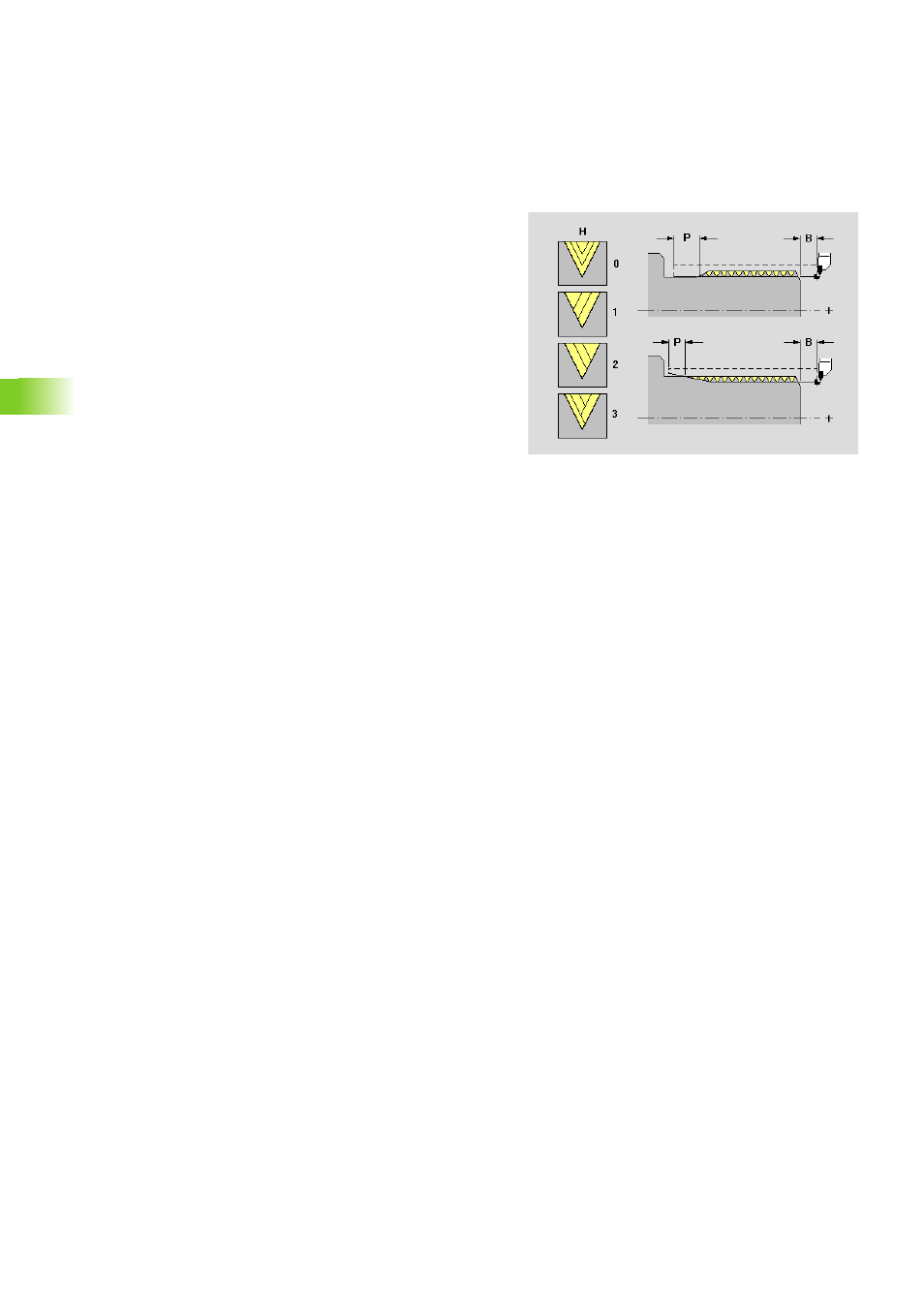

I Incremento massimo
V Tipo di accostamento in profondità
„ V=0 (sezione costante): sezione costante del truciolo in tutte
le passate
„ V=1: accostamento in profondità costante
„ V=2 (ripartizione di taglio con resto): se la divisione profondità
di filettatura/accostamento in profondità fornisce un resto,
questo "resto" si applica al primo accostamento in profondità.
L'"ultima passata" viene ripartita in 1/2, 1/4, 1/8 e 1/8.
„ V=3 (metodo EPL): l'accostamento in profondità viene
calcolato dal passo e dal numero di giri.
H Tipo di offset dei singoli avanzamenti in profondità per lisciare i
fianchi della filettatura
„ H=0: senza offset
„ H=1: offset da sinistra
„ H=2: offset da destra
„ H=3: offset alternato destra/sinistra
Q Numero delle passate a vuoto dopo l'ultimo taglio (per
abbattere la pressione di taglio alla base del filetto)
