6.8 Pr
ofili asse C

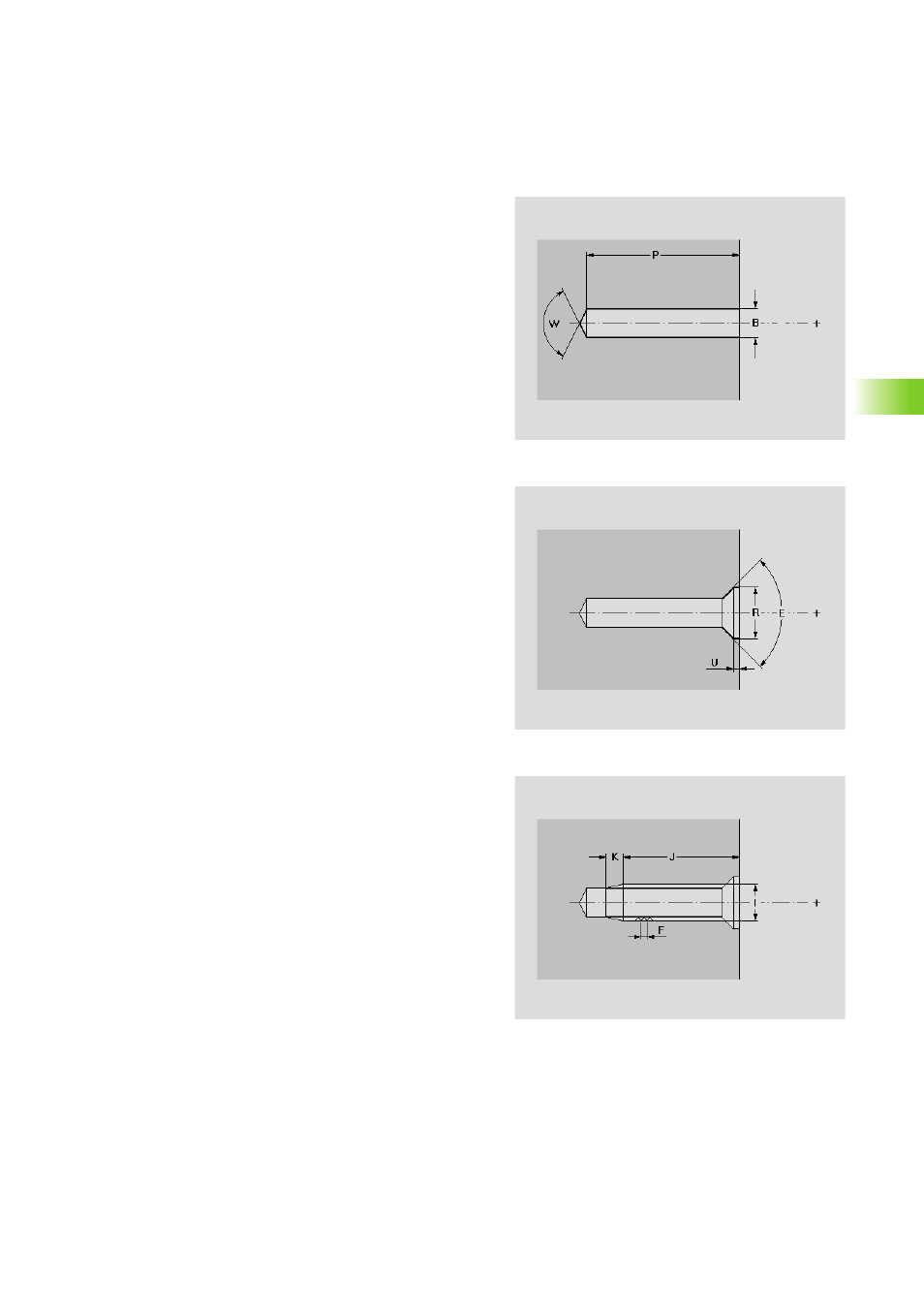

Foratura profilo superficie cilindrica
Svasatura profilo superficie cilindrica
Maschiatura profilo superficie cilindrica
Parametri foratura
B Diametro foro
P Profondità di foratura (profondità di foratura e svasatura – senza
punta di foratura e centraggio)
W Angolo della punta
„ W=0°: la AAG genera nel ciclo di foratura una "riduzione di
avanzamento (V=1)"
„ W>0°: angolo della punta
Accoppiamento: H6...H13 o "senza accoppiamento" (vedere
"Foratura" a pagina 561)
Parametri svasatura
R Diametro di svasatura
U Profondità di svasatura
E Angolo di svasatura
Parametri filettatura
I Diametro nominale
J Profondità filetto
K Imbocco filetto (lunghezza di uscita)
F Passo filetto
Senso:
„ filettatura destrorsa
„ filettatura sinistrorsa
