4.13 Movimenti lineari e circolari
semplici
Movimento lineare G1

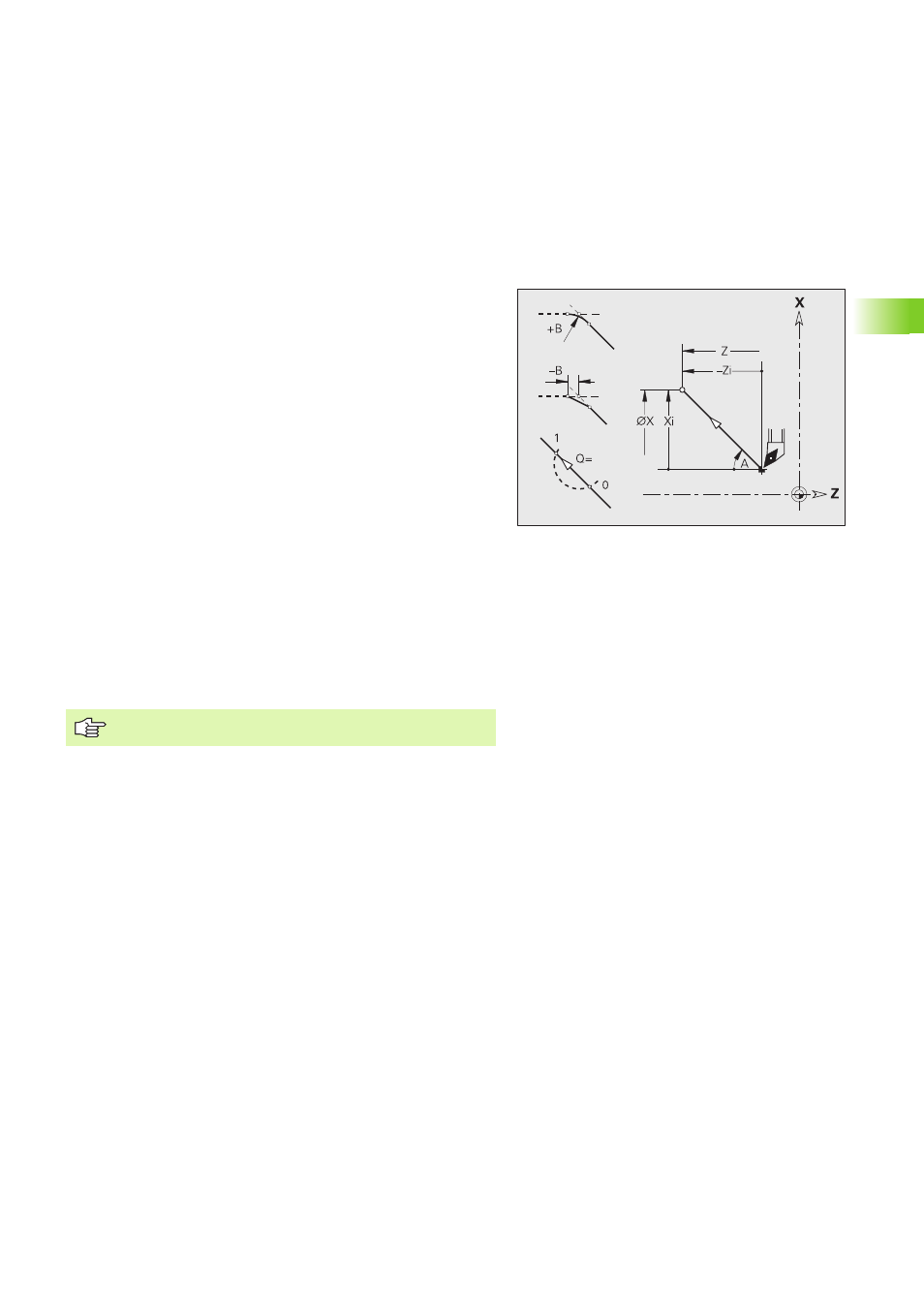

L'istruzione G1 trasla con avanzamento lineare al "Punto finale".
Parametri
X Punto finale (quota diametrale)
Z Punto finale
A Angolo (direzione angolare: vedere grafica di supporto)
Q Punto d'intersezione. Punto finale se l'elemento lineare
interseca un arco di cerchio (default: 0):
„ Q=0: punto d'intersezione vicino
„ Q=1: punto d'intersezione distante
B Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
„ Nessun inserimento: raccordo tangenziale
„ B=0: raccordo non tangenziale
„ B>0: raggio arrotondamento
„ B<0: larghezza smusso
E Fattore di avanzamento speciale per smusso/arrotondamento
(default: 1)
Avanzamento speciale = avanzamento attivo * E (0 < E <= 1)
Programmazione X, Z: assoluto, incrementale, modale o "?"
