HEIDENHAIN CNC PILOT 4290 125
4.3 L'edit
or DIN PLUS

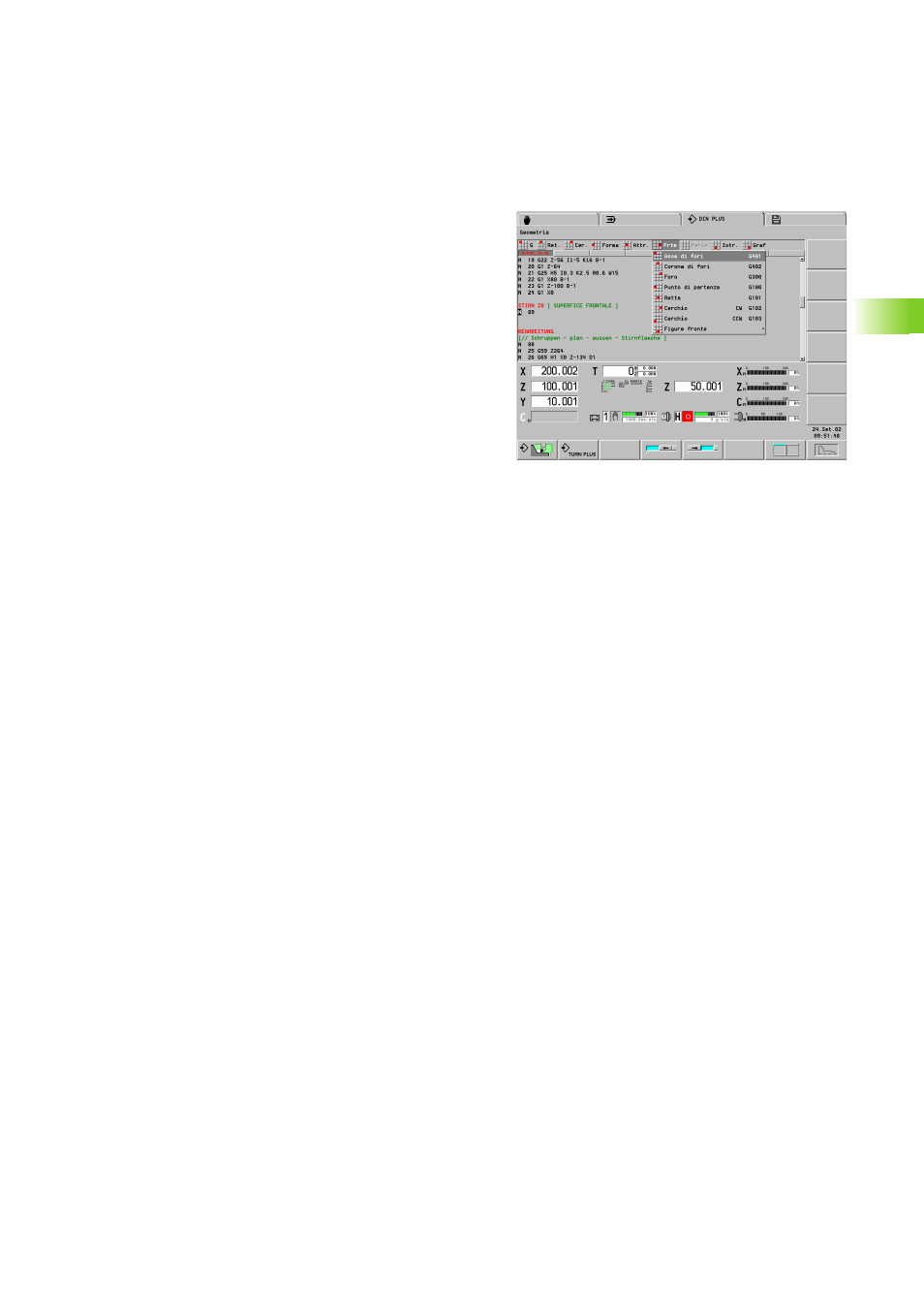

Panoramica "Menu geometria"
Il sottomenu Geometria contiene funzioni G e "istruzioni" delle sezioni
BLANK e FINISHED.
Con le opzioni "G", "Retta", e "Cerchio" selezionare gli elementi di
fondo del profilo:
„ Se il numero G è noto, richiamare "G" e inserire il numero della
funzione G.
„ Se il numero G non è noto selezionare la "retta" o l'"(arco di) cerchio"
desiderato.
Il gruppo di menu "Forma" contiene i seguenti elementi di forma:
„ Gole
„ Scarichi
„ Filettatura
„ Foratura centrata
„ nonché il richiamo di sottoprogramma
Nel gruppo di menu "Attributi" definire i seguenti attributi, che
vengono abbinati ai profili o alle parti del profilo:
„ Arresto preciso
„ Profondità di rugosità
„ Sovrametalli
„ Avanzamento speciale
„ Correzioni additive
Il gruppo di menu "Frontale" contiene figure, sagome ed elementi
per la definizione di profili di fresatura per la superficie frontale e la
superficie posteriore. Questa opzione può essere selezionata solo se
il cursore si trova nella sezione di programma corrispondente.
Il gruppo di menu "Perimetrale" contiene figure, sagome ed
elementi per la definizione di profili di fresatura per la superficie
cilindrica. Questa opzione può essere selezionata solo se il cursore si
trova nella sezione di programma corrispondente.
Il gruppo di menu "Istruzioni" contiene:
„ Identificativi di sezione
„ Istruzioni per la strutturazione del programma
„ Programmazione di variabili
„ Commenti
L'opzione "Grafica" attiva o aggiorna la finestra grafica.
