4.6 Elementi fondamentali del
profilo di tornitura
Punto di partenza profilo di tornitura G0–Geo
L'istruzione G0 definisce il punto iniziale del profilo di tornitura.

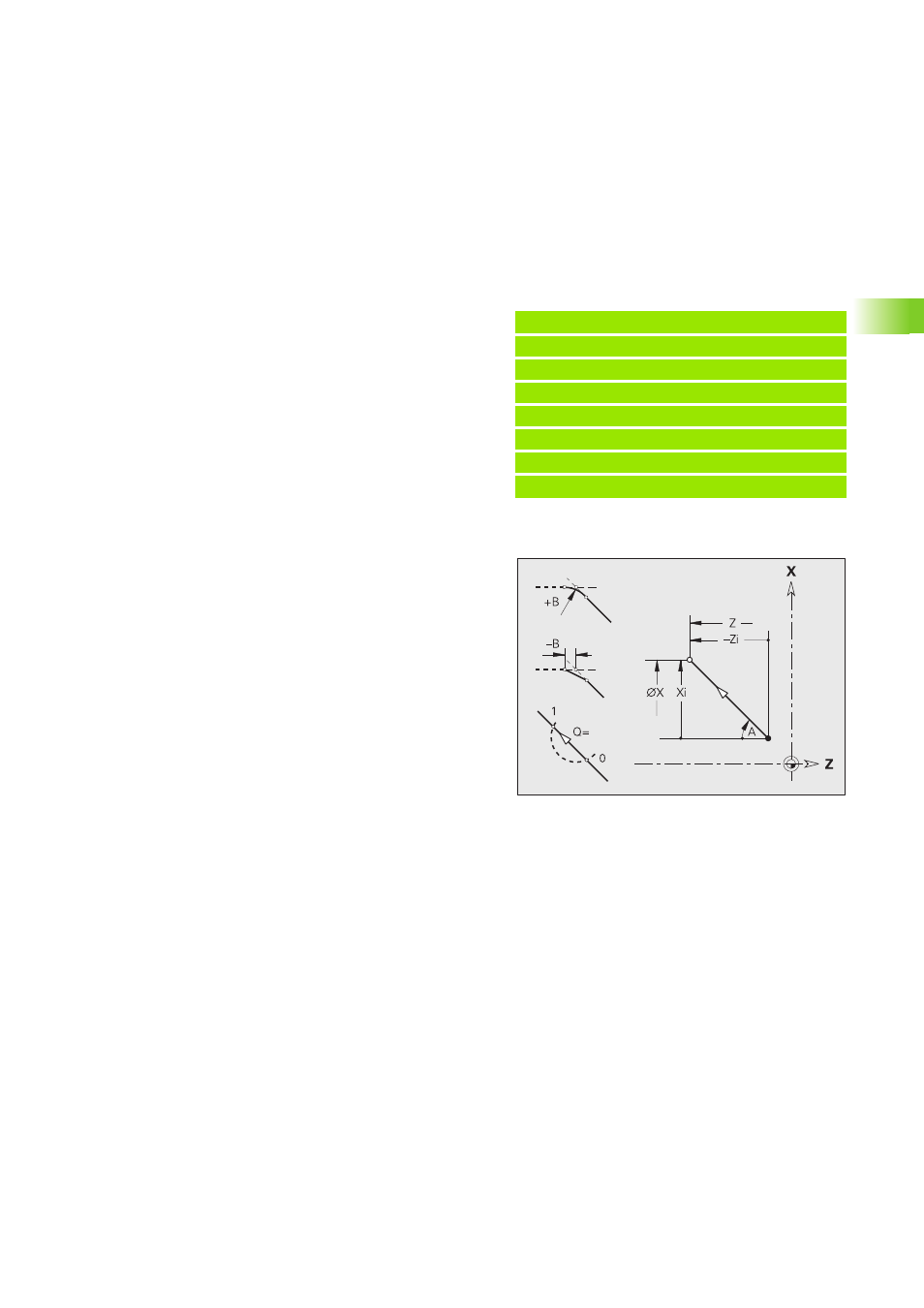

Percorso profilo di tornitura G1-Geo
L'istruzione G1 definisce un percorso in un profilo di tornitura.
Esempio: G0-Geo
. . .
FINISHED [ PEZZO FINITO ]
N2 G0 X30 Z0 [Punto di partenza profilo]
N3 G1 X50 B-2
N4 G1 Z-40
N5 G1 X65
N6 G1 Z-70
. . .
Parametri
X Punto iniziale profilo (quota diametrale)
Z Punto iniziale profilo
Parametri
X Punto finale elemento di profilo (quota diametrale)
Z Punto finale elemento di profilo
A Angolo rispetto all'asse rotativo (direzione angolare: vedere
grafica di supporto)
Q Punto d'intersezione. Punto finale se l'elemento lineare
interseca un arco di cerchio (default: 0):
„ Q=0: punto d'intersezione vicino
„ Q=1: punto d'intersezione distante
B Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
„ Nessun inserimento: raccordo tangenziale
„ B=0: raccordo non tangenziale
„ B>0: raggio di arrotondamento
„ B<0: larghezza smusso
E Avanzamento speciale per smusso/arrotondamento nel ciclo di
finitura (default: 1)
Avanzamento speciale = avanzamento attivo * E (0 < E <= 1)
