ie Duplicazione circolare della sezione di profilo
Con questa funzione si definisce una sezione di profilo e la si
"aggiunge" n volte al profilo esistente.
U Selezionare "Duplicazione > Serie > circolare" nel menu Pezzo finito.
TURN PLUS marca l'ultimo elemento.
U Attivare la sezione di profilo (si possono attivare solo gli elementi di
profilo immessi per ultimi).
U TURN PLUS apre la finestra di dialogo "Riproduzione in serie
circolare". Immettere il numero e il raggio.
U TURN PLUS visualizza il primo "centro di rotazione" come "quadrato
rosso". Attivare il "centro di rotazione" giusto.
U TURN PLUS estende il profilo

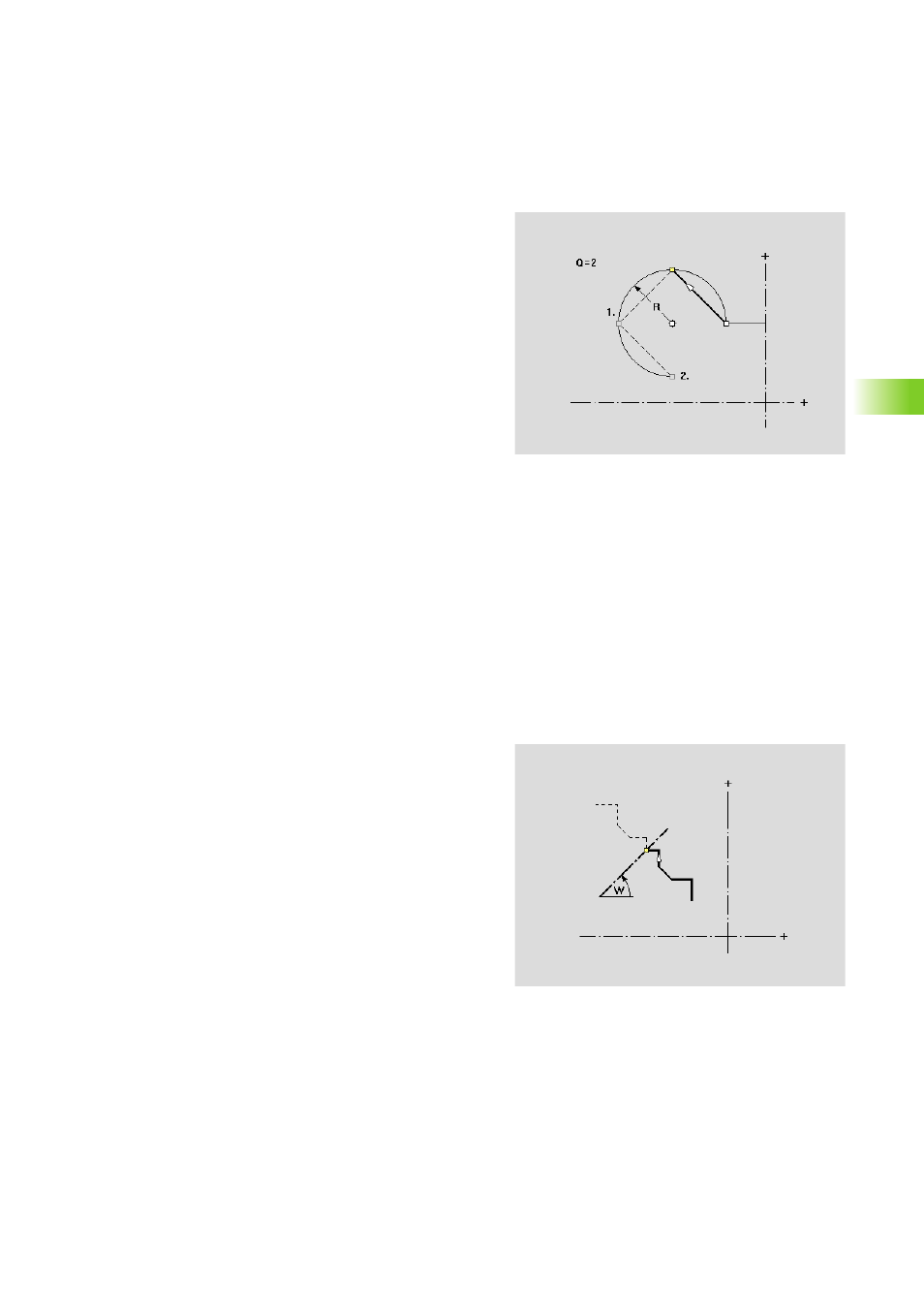

Esecuzione di "Duplicazione circolare"
„ Centri di rotazione: TURN PLUS genera con il "Raggio" un cerchio
intorno al punto iniziale e al punto finale della sezione di profilo. I
punti d'intersezione dei cerchi forniscono i due centri di rotazione
possibili.
„ L'angolo di rotazione si ottiene dalla distanza punto iniziale – punto
finale della sezione di profilo.
„ Estensione del profilo: TURN PLUS duplica la sezione di profilo
attivata, la ruota e la "aggiunge" al profilo.
Duplicazione della sezione di profilo con
specularità
In questa funzione si definisce una sezione di profilo che viene
riprodotta specularmente e appesa al profilo esistente.
U Selezionare "Duplicazione > Specularità" nel menu Pezzo finito.
TURN PLUS marca l'ultimo elemento.
U Attivare la sezione di profilo (si possono attivare solo gli elementi di
profilo immessi per ultimi).
U TURN PLUS apre la finestra di dialogo "Duplicazione con
specularità".
U Definire l'asse speculare. TURN PLUS estende il profilo.
Parametri
Q Numero (la sezione di profilo viene duplicata Q volte)
R Raggio
Parametri
W Angolo dell'asse speculare. L'asse speculare passa attraverso
il punto finale attuale del profilo.
Riferimento dell'angolo: asse Z positivo
