Manipolazione di pr
ofili
Rifinitura – Elemento lineare
Con questa funzione si modifica la lunghezza di un elemento lineare. Il
punto di partenza dell'elemento di profilo rimane inalterato.
„ Profili chiusi: l'elemento manipolato viene ricalcolato e la posizione
dell'elemento successivo viene adattata.
„ Profili aperti: l'elemento manipolato viene ricalcolato e il profilo
sagomato successivo viene spostato.
Modifica lunghezza di un elemento lineare:
U Selezionare "Manipolazione > Rifinitura > Lunghezza
elemento" nel menu Pezzo finito.
U Attivare l'elemento da modificare. TURN PLUS apre la
finestra di dialogo "Modifica lunghezza di elemento
lineare".
U Immissione nuova lunghezza, o
U nuovo punto finale in X, o
U nuovo punto finale in Z.
U Impostare il campo di immissione "Elemento
successivo" (con/senza modifica dell'angolo rispetto
all'elemento successivo)
U TURN PLUS integra la modifica e rappresenta il profilo
manipolato. La modifica può essere confermata
(softkey "Conferma") o respinta (tasto ESC).

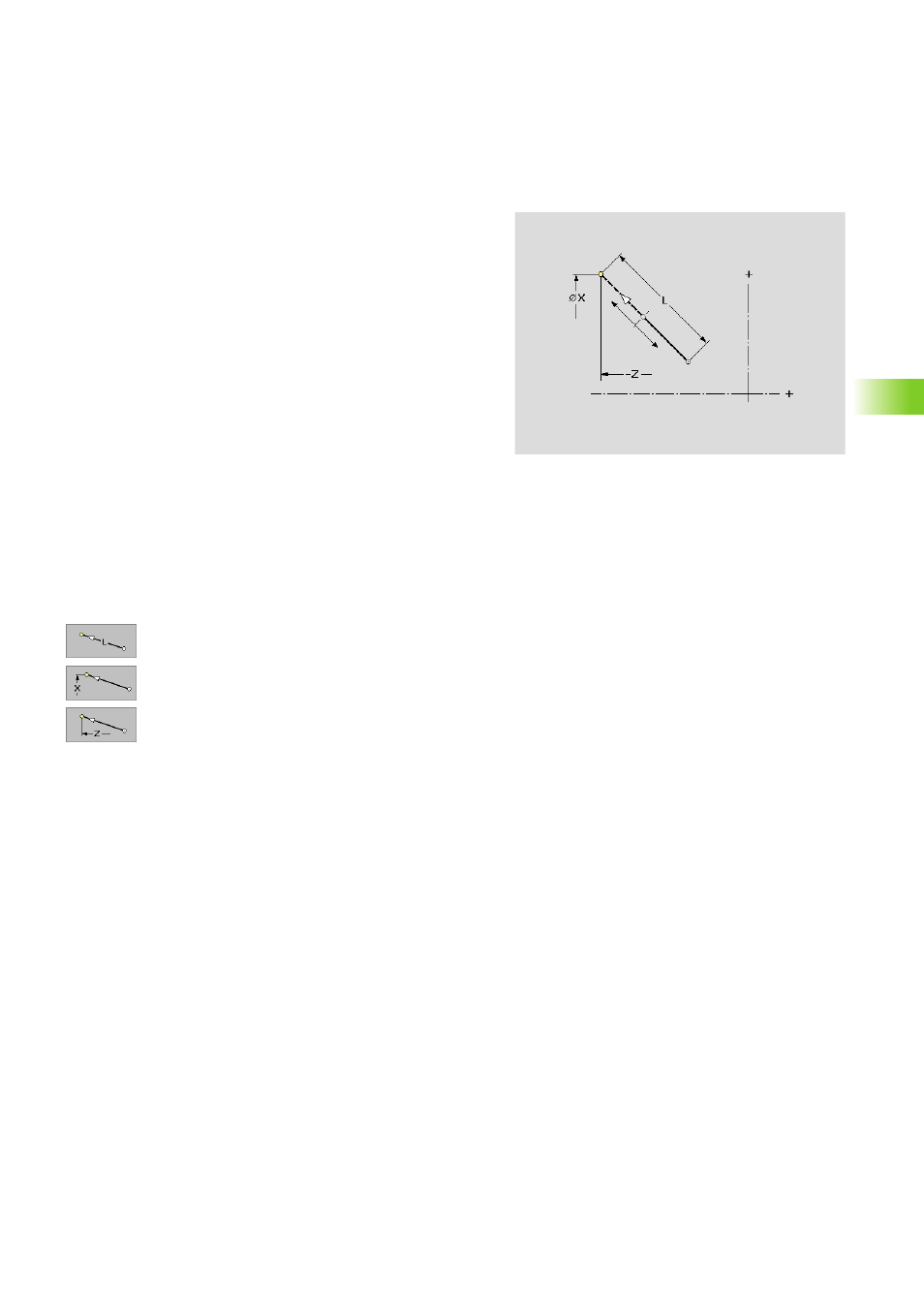

Parametri
L Lunghezza dell'elemento lineare modificato
X Punto finale dell'elemento lineare modificato
Z Punto finale dell'elemento lineare modificato
Elemento successivo:
„ Con modifica dell'angolo rispetto all'elemento successivo
„ Senza modifica dell'angolo rispetto all'elemento successivo
