Incisione superficie cilindrica G802

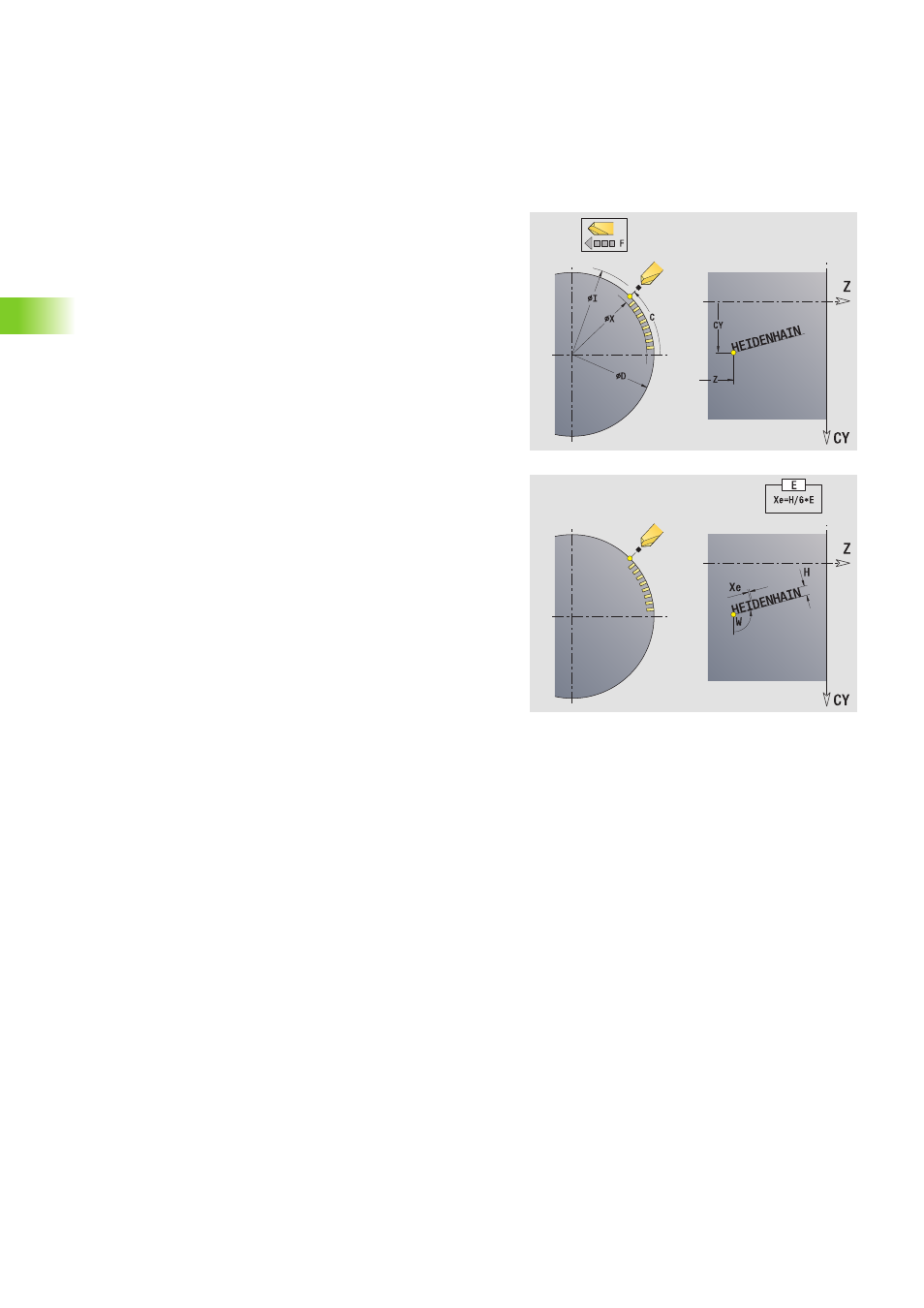

G802 incide stringhe di caratteri in disposizione lineare sulla superficie
cilindrica. Il testo da incidere viene immesso come stringa di caratteri
nel campo "ID".
Le dieresi e i caratteri speciali che non possono essere immessi
nell'editor DIN vengono definiti carattere per carattere in "NS". Se in
"ID" è definito un testo e in "NS" un carattere, viene inciso prima il testo
e poi il carattere.
G802 incide dalla posizione di partenza oppure dalla posizione corrente
se non è indicata una posizione di partenza.
Esempio: se si incide una stringa di caratteri con più chiamate,
impostare la posizione di partenza alla prima chiamata. Programmare
le chiamate successive senza posizione di partenza.
Tabella dei caratteri: vedere "Tabella dei caratteri incisione" a
pagina 280
Tabella dei caratteri incisione
Il CNC PILOT conosce i caratteri elencati nella tabella seguente.
Inserire il codice carattere "NS", se nell'editor DIN non può essere
rappresentato il carattere da incidere.
Parametri
ID Testo. Testo da incidere
NS Numero di carattere. Codice ASCII del carattere da incidere
Z Punto di partenza
C Angolo di partenza
CY Angolo di partenza come "quota percorso" (riferimento:
sviluppo superficie cilindrica con "diametro di riferimento")
X Diametro fresa. Posizione X a cui si deve accostare per la
fresatura.
I Diametro di ritorno. Posizione X a cui si deve ritornare per il
posizionamento.
H Altezza caratteri. Altezza dei caratteri in [mm]
W Angolo di posizione della stringa di caratteri. Esempi:
„ 0°: da –CY a +CY
„ 90°: da –Z a +Z
E Fattore di distanza (default: 1). La distanza tra i caratteri viene
calcolata mediante la formula seguente: H / 6 * E
D Diametro di riferimento per il calcolo della quota percorso CY
F A partire dalla versione software 625 952-05
Fattore avanzamento per accostamento (avanzamento =
avanzamento corrente * F)
