5.2 Simulazione del pr
ofilo
Quotatura del profilo
Posizionamento del cursore:
Per la quotatura di un elemento o punto, posizionare il cursore (piccolo
quadrato rosso) come segue:
U "freccia a sinistra/destra": passaggio alla successiva
opzione del profilo
U "freccia su/freccia giù" cambia il profilo (esempio:
passaggio tra profilo grezzo e finito)
U passaggio alla successiva finestra di simulazione
(presupposto: sono disponibili profili sui piani di
riferimento).
Quotatura elemento:

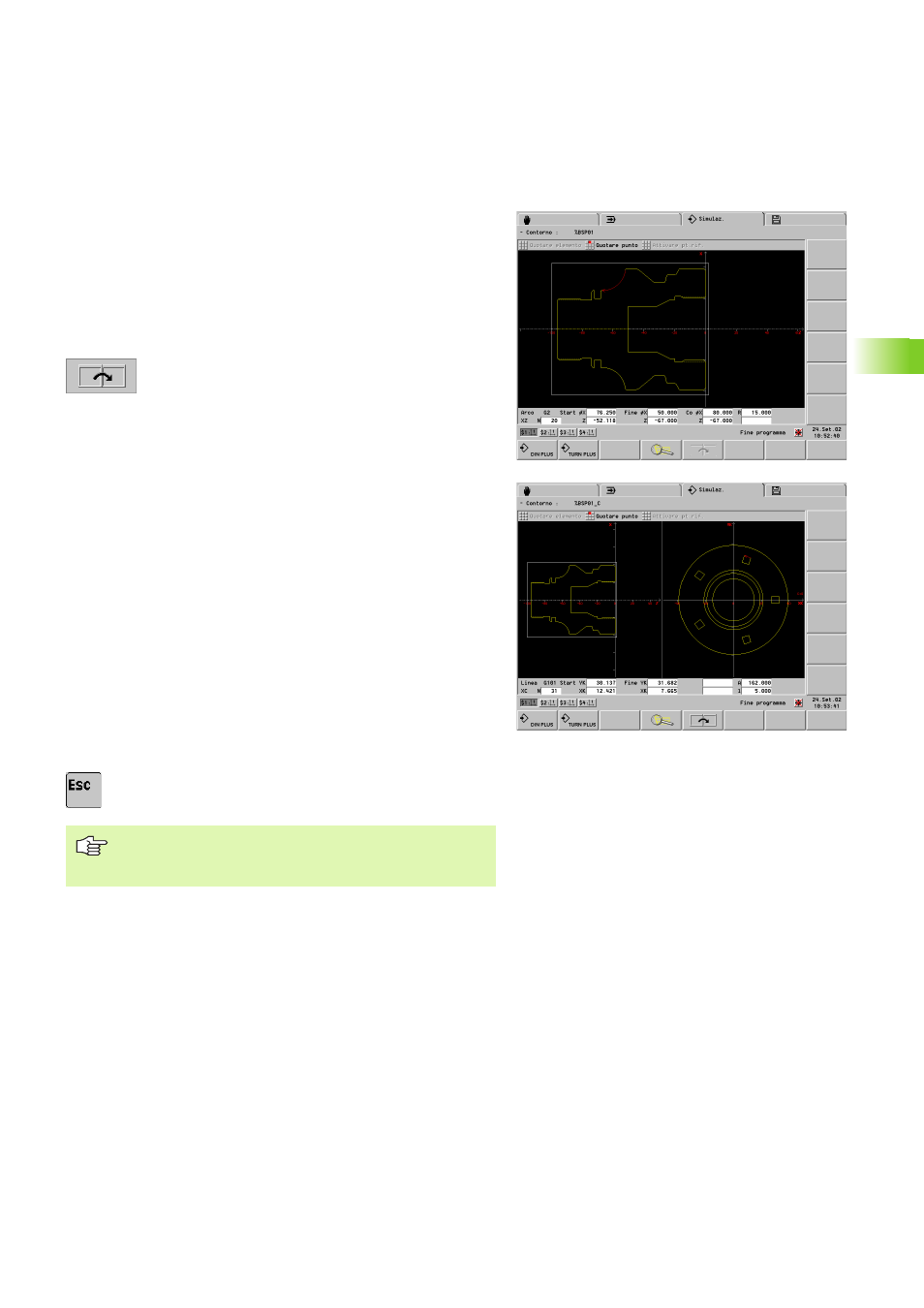

U Selezionare "Quotare > Quotare elemento"
U Posizionamento del cursore sull'elemento del profilo: la simulazione
mostra i dati dell'elemento di profilo selezionato. La freccia identifica
la direzione della descrizione del profilo.
Quotatura punto:
U Selezionare "Quotare > Quotare punto"
Impostazione origine:
U Posizionare il cursore sull'origine
U Selezionare "Impostazione origine"
Misurazione punto del profilo:
U Posizionamento cursore sul punto del profilo da misurare: la
simulazione visualizza le quote del punto del profilo riferite
all'"origine" nonché il piano di riferimento selezionato (XC, XY ecc.).
Disattivazione origine:
U Selezionare "Origine off": la simulazione cancella l'origine.
Ritorno alla Simulazione del profilo:
U Premere il tasto ESC
Le funzioni di quotatura possono anche essere
richiamate dalla simulazione di lavorazione o di movimento
(opzione "Quotare").
