570
6.1
9

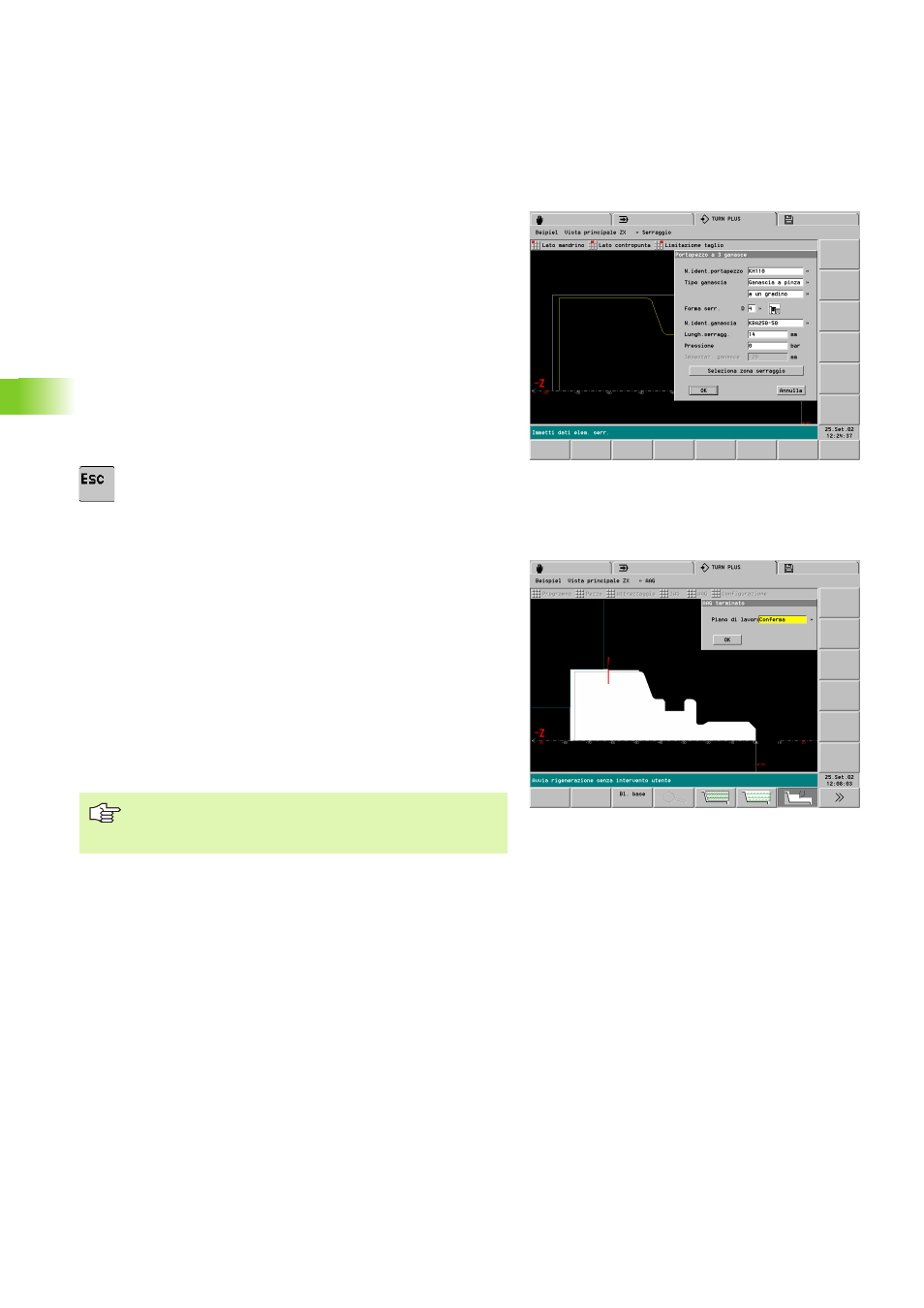

Esempio
Allestimento, serraggio del pezzo
U Selezionare "Allestimento > Serraggio > Bloccaggio"
U Selezionare "Lato mandrino > Mandrino di serraggio a tre griffe"
U Finestra di dialogo "Mandrino di serraggio a tre griffe"
„ Selezionare "Numero identificativo mandrino di serraggio"
„ Immettere il "Tipo di griffa"
„ Immettere la "Forma di serraggio"
„ Selezionare "Numero identificativo griffa"
„ Controllare/immettere la "Lunghezza di bloccaggio, pressione di
serraggio"
„ Definire l'area di serraggio: attivare un elemento di profilo che
viene toccato dalle griffe.
U TURN PLUS rappresenta i dispositivi di serraggio e la limitazione di
taglio.
U Premere il tasto ESC: ritorno al menu principale
Creazione e salvataggio del piano di lavoro
Creazione del piano di lavoro
U Selezionare "AAG > Automatica".
U TURN PLUS simula il processo di asportazione truciolo
U Selezionare "Conferma piano di lavoro"
Salvataggio del programma
U Selezionare "Programma > Salva > Completo"
U Controllare/adattare il nome di file
U TURN PLUS salva:
„ il piano di lavoro, il profilo pezzo grezzo e pezzo finito (in un file).
„ il programma NC (formato DIN PLUS).
La AAG genera i blocchi di lavoro in base alla sequenza di
lavorazione e alle impostazioni dei parametri di
lavorazione.
