HEIDENHAIN CNC PILOT 4290 567
6.1
9
Esempio
6.19 Esempio

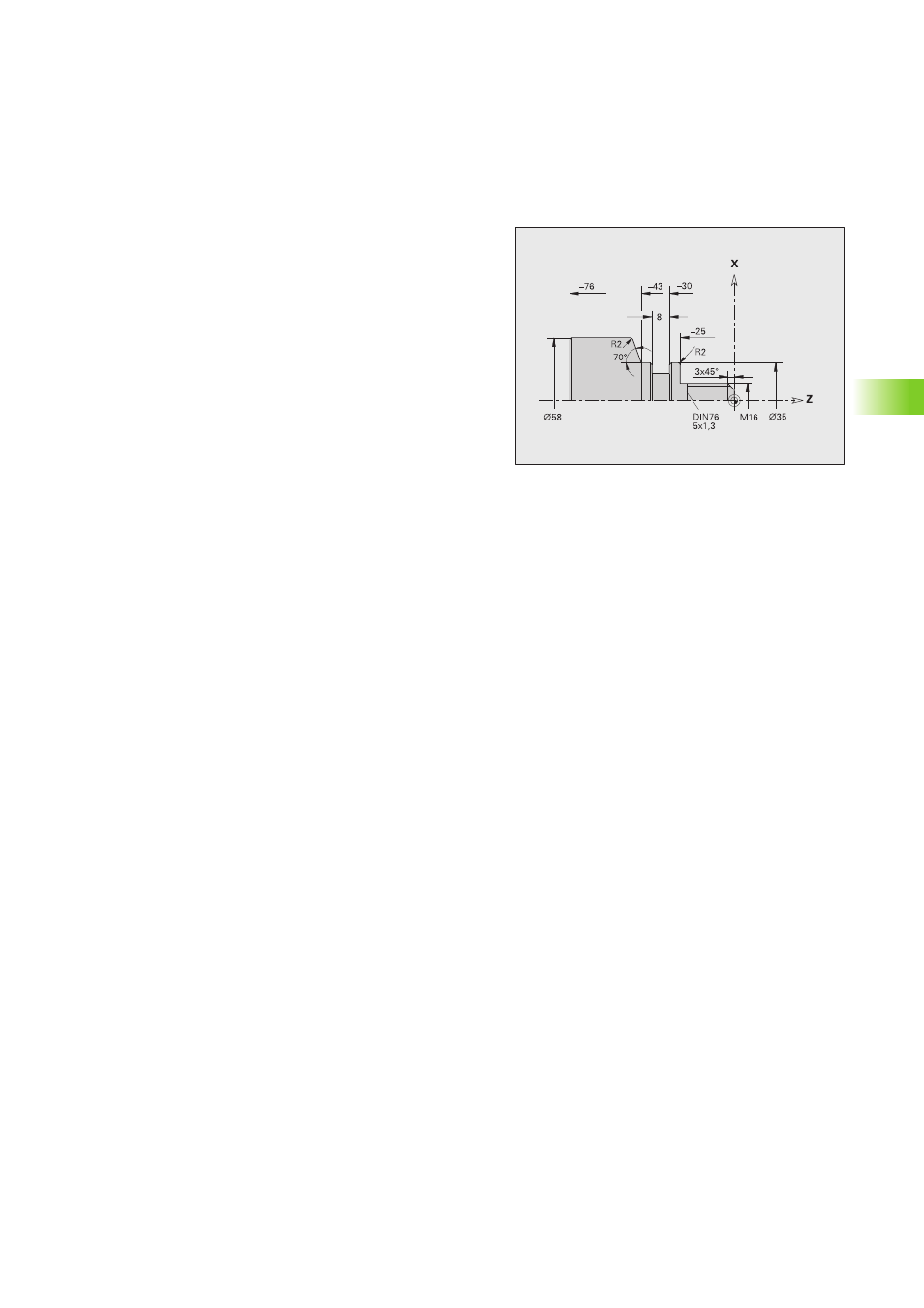

A partire dal disegno di produzione, vengono presentati tutti passi di
lavorazione per la realizzazione del profilo pezzo grezzo e pezzo finito,
l'allestimento e la generazione automatica del piano di lavoro.
Pezzo grezzo: Ø60 X 80; materiale: Ck 45
Creazione del programma
U Selezionare "Programma > Nuovo". TURN PLUS apre la finestra di
dialogo "Nuovo programma".
U Inserimento:
„ Nome del programma
„ Materiale: selezionare dalla lista parole fisse
U Premere il pulsante "Intest. prog.". TURN PLUS apre la finestra di
dialogo "Intestazione del programma".
U Inserimento:
„ "Mandrino – Slitta per 1º serraggio"
„ Registrare gli altri campi secondo necessità
U Ritorno alla finestra di dialogo "Nuovo programma"
U TURN PLUS crea il nuovo programma.
„ smussi non quotati: 1x45°
„ raggi non quotati: 1 mm
