74
3.3 T
a
bella ut
ensili e dispositivi di ser
raggio
Preparazione della tabella dispositivi di
serraggio
La tabella dispositivi di serraggio viene valutata dalla "grafica
mobile".
Con "pagina avanti/indietro" si passa all'occupazione di dispositivi di
serraggio di altri mandrini.
Parametri "Mandrino x" (mandrino principale, mandrino 1, ..)
„ Id mandrino di serraggio: riferimento alla banca dati
„ Id griffa di serraggio: riferimento alla banca dati
„ Id serraggio addizionale: riferimento alla banca dati
„ Forma di serraggio: definire il serraggio interno/esterno e lo stadio di
serraggio impiegato
„ Diametro di serraggio: diametro con cui il pezzo viene serrato.
(diametro del pezzo in caso di serraggio esterno; diametro interno in
caso di serraggio interno)
Parametri "Contropunta"
„ Id punta cannotto: riferimento alla banca dati

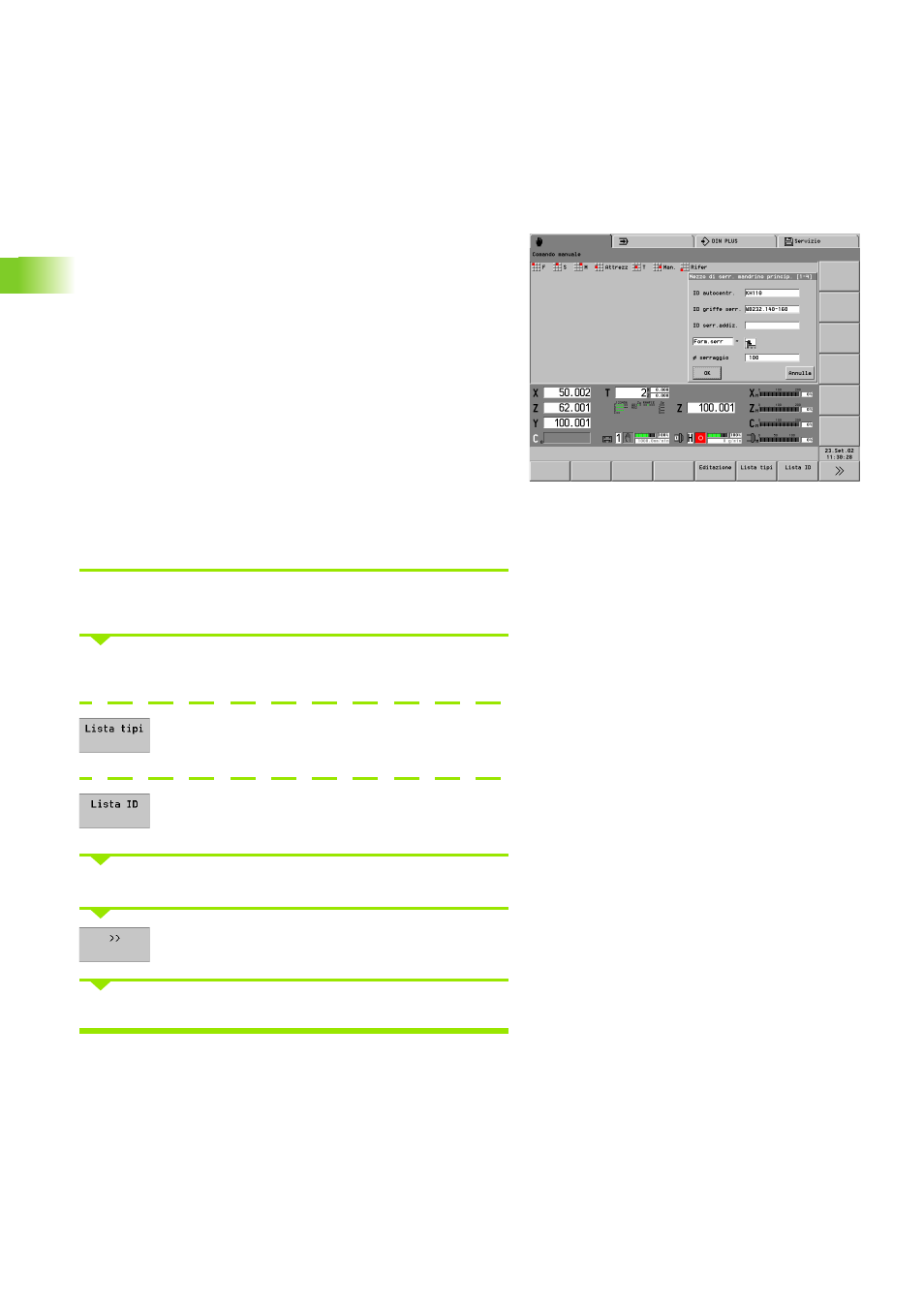

Preparazione della tabella dispositivi di serraggio
Selezionare "Preparazione > Dispositivo di serraggio > Mandrino
principale (o contropunta)"
Per mandrino di serraggio, griffa e serraggio addizionale: inserire il
numero identificativo del dispositivo di serraggio
Elenco dispositivi di serraggio secondo la maschera
del tipo
Elenco dispositivi di serraggio secondo la maschera
del numero identificativo
Selezione del dispositivo di serraggio dalla banca dati
Forma di serraggio: premere più volte il softkey per
impostare la forma di serraggio
Immettere il diametro di serraggio
