156
4.7 Elementi g
e
ometr
ici del pr
ofilo di t
o
rn
it
ur
a
Esempio G24-Geo
Profilo scarico G25–Geo
G25 genera i profili scarico elencati di seguito su spigoli interni del
profilo paralleli all'asse. Programmare G25 dopo il primo elemento
parallelo all'asse. Il tipo di scarico si stabilisce nel parametro "H".

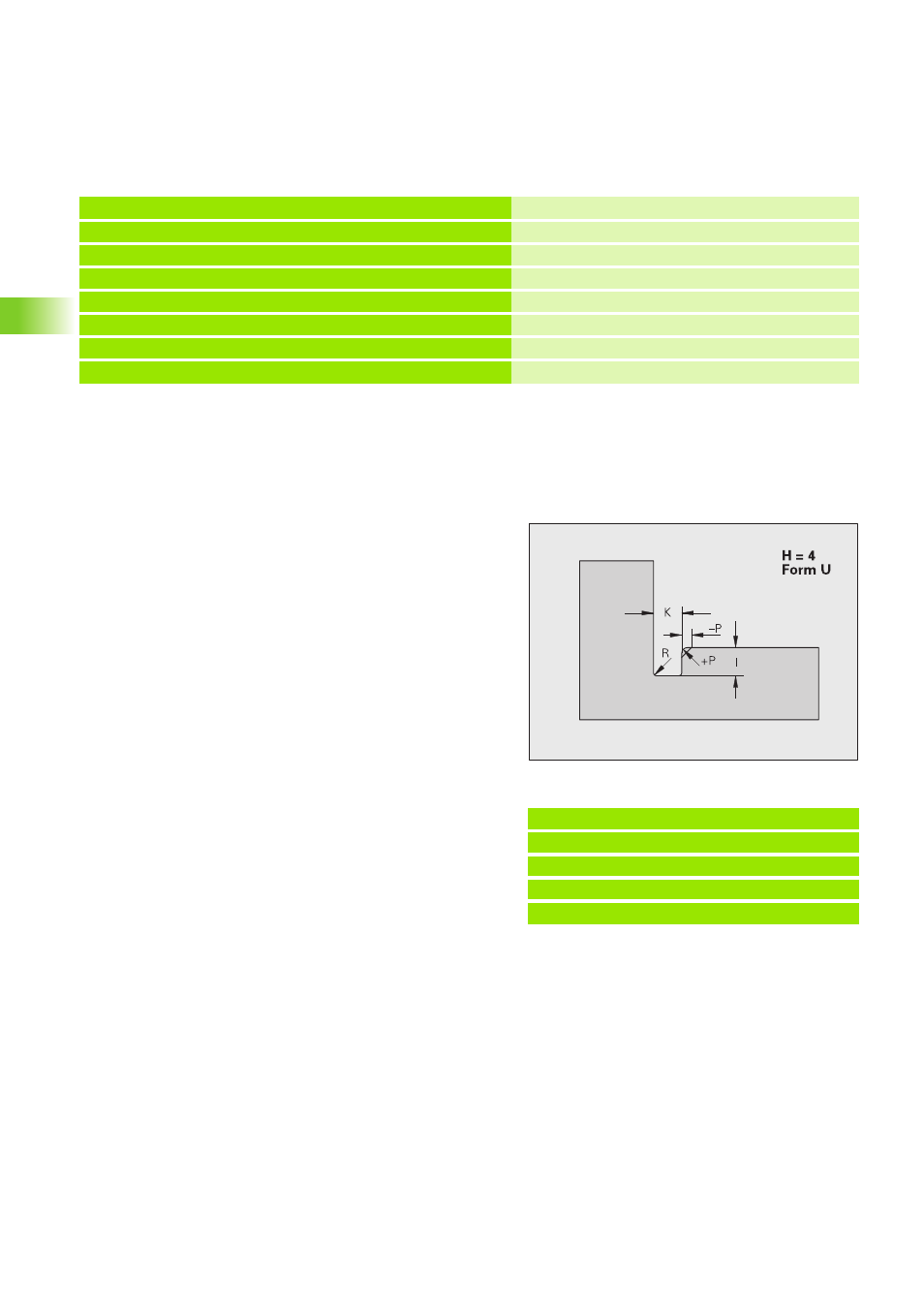

Scarico Forma U (H=4)
. . .
FINISHED [ PEZZO FINITO ]
N1 G0 X40 Z0
N2 G1 X40 B-1.5 Punto iniziale filetto
N3 G24 F2 I1.5 K6 Z-30 Filettatura con scarico
N4 G1 X50 Elemento radiale successivo
N5 G1 Z-40
. . .
Esempio: Chiamata G25-Geo Forma U
. . .
N.. G1 Z-15 [Elemento assiale]
N.. G25 H4 I2 K4 R0.4 P-0.5 [Forma U]
N.. G1 X20 [Elemento radiale]
. . .
Parametri
H Scarico Forma U: H=4
I Profondità scarico (quota radiale)
K Larghezza scarico
R Raggio interno nei due spigoli della gola (default: 0)
P Raggio esterno/smusso (default: 0)
„ P>0: raggio arrotondamento
„ P<0: larghezza smusso
