6.14 Gener
a
zione int
e
ra
tt
iv
a del piano di la
v
o
ro
(IA
G
)
Lavorazione speciale (SB)
Una "lavorazione speciale" definisce un blocco di lavoro che viene
collegato nel piano di lavoro. In questo modo si completano i percorsi
di traslazione, le chiamate di sottoprogramma o le funzioni G/M
(esempio: impiego di sistemi di manipolazione del pezzo).
Definizione del percorso di utensile in avanzamento o in rapido
Selezionare "Lavorazione speciale > Inserimento libero" nel menu IAG
Selezionare "utensile"
Selezionare e posizionare l'utensile
Selezionare "Blocco singolo > Rapido G0". TURN PLUS apre la finestra
di dialogo "Rapido G0".
Definire la posizione finale e la strategia del percorso di traslazione
(vedere la tabella softkey).
Selezionare "Dati di taglio". Controllare/ottimizzare i dati di taglio
proposti da TURN PLUS.
Selezionare "Blocco singolo > Movimento lineare G1". TURN PLUS
apre la finestra di dialogo "Movimento lineare G1".
Definire la posizione finale e la strategia del percorso di traslazione
(vedere la tabella softkey).
Se necessario: selezionare"Tecnologia > Funzioni G e M" (o ".. >
Tecnologia generale") per definire funzioni speciali.

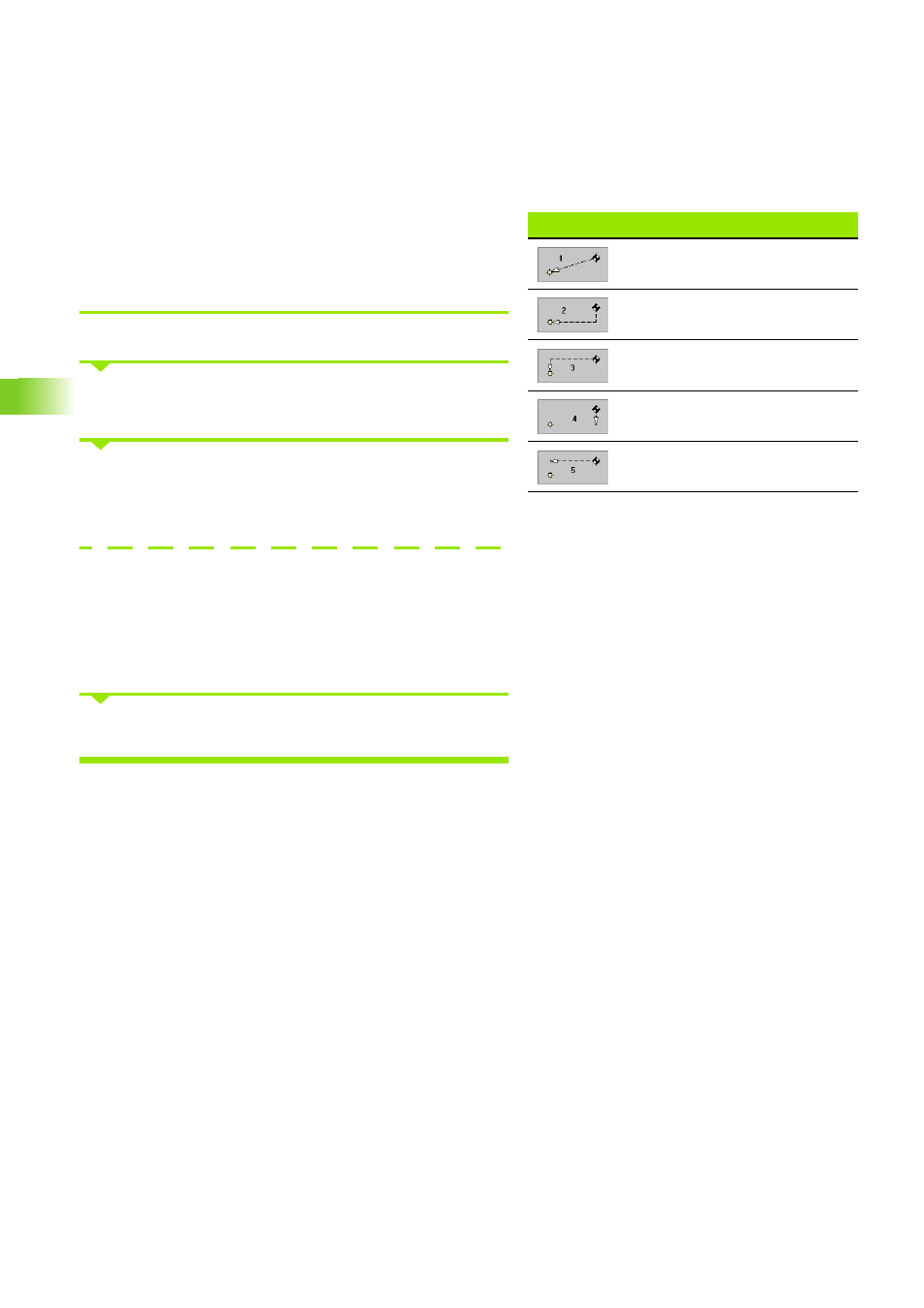

Softkey
Simultaneo
Percorso X prima del percorso Z
Percorso Z prima del percorso X
Solo in direzione X
Solo in direzione Z
