HEIDENHAIN CNC PILOT 4290 489

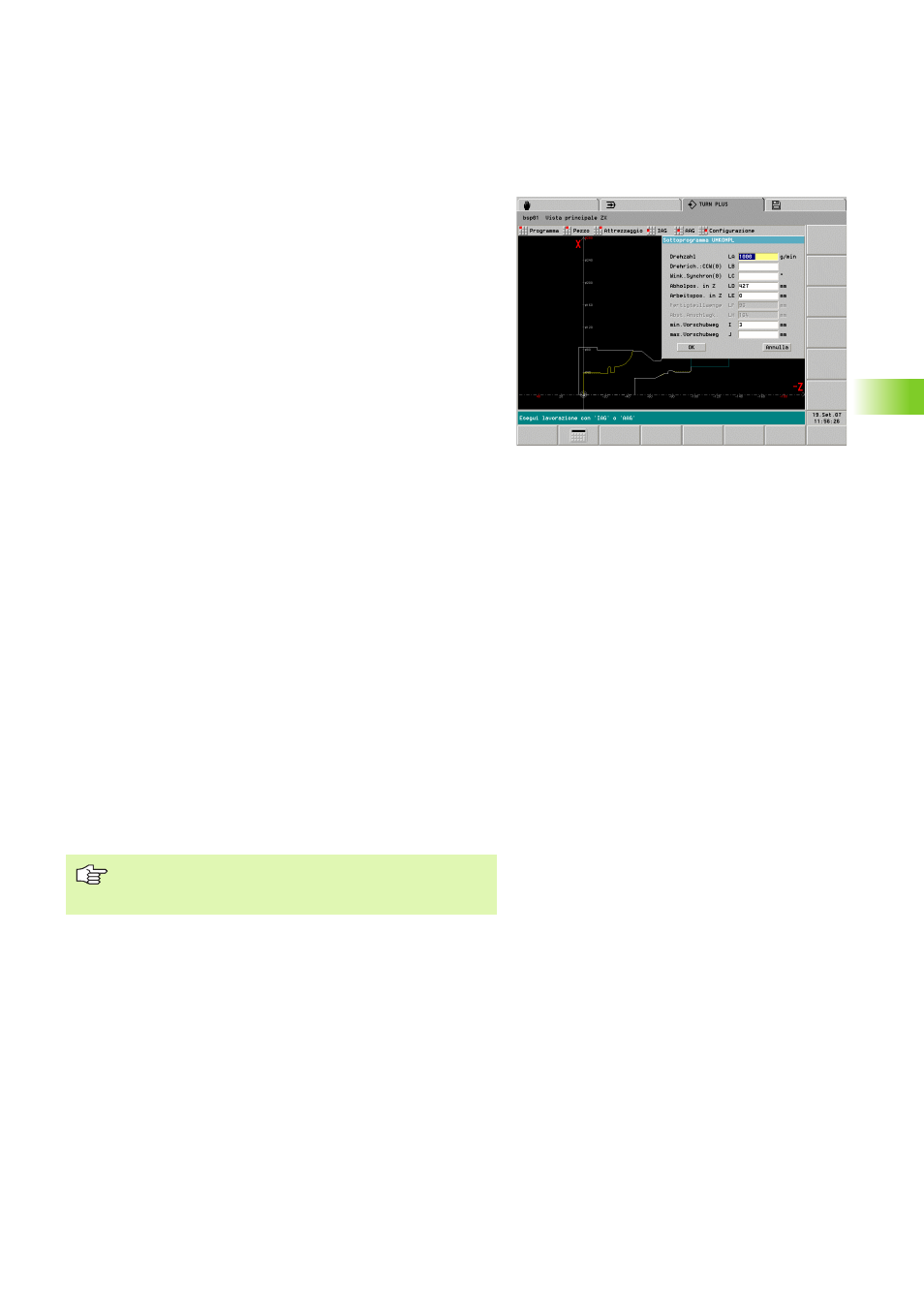

6.13 Allestiment
o Programma Expert "UMKOMPL"
Il programma Expert registrato in "UP-UMKOMPL" (parametro di
lavorazione 21) trasferisce il pezzo al contromandrino.
TURN PLUS registra come valori proposti i parametri determinati.
Controllare ovvero completare le registrazioni.
Parametri (esempio)
LA Numero di giri nel trasferimento pezzo
LB Senso di rotazione del mandrino
„ 0: senso antiorario
„ 1: senso orario
LC Funzionamento sincrono numero di giri o angolare
„ 0: funzionamento sincrono angolare senza offset
„ >0: funzionamento singolo angolare con offset prestabilito
„ <0: funzionamento sincrono numero di giri
LD Posizione di prelievo in Z
„ 0: posizione di prelievo in quota macchina 1
„ 1..6: posizione di prelievo in quota macchina 1..6
„ ¼ 0..6: posizione di prelievo. TURN PLUS determina un
valore proposto.
LE Posizione di lavoro in Z (valore proposto: offset origine
dell'asse Z $1)
I Percorso in avanzamento minimo
„ nessuno "Spostamento su arresto": distanza di sicurezza
verso il pezzo da prelevare (valore proposto: "Distanza di
sicurezza verso il pezzo grezzo" (parametro di lavorazione 2)
„ con "Spostamento su arresto": vedere il manuale della
macchina
J Percorso in avanzamento massimo e "Spostamento su
arresto"
„ nessun inserimento: nessuno "Spostamento su arresto"
„ "Spostamento su arresto". Significato del parametro: vedere
il manuale della macchina
Il costruttore della macchina mette a disposizione i
programmi Expert. Ricavare dal manuale della macchina il
significato dei parametri e lo svolgimento del programma.
