T L'asse Y

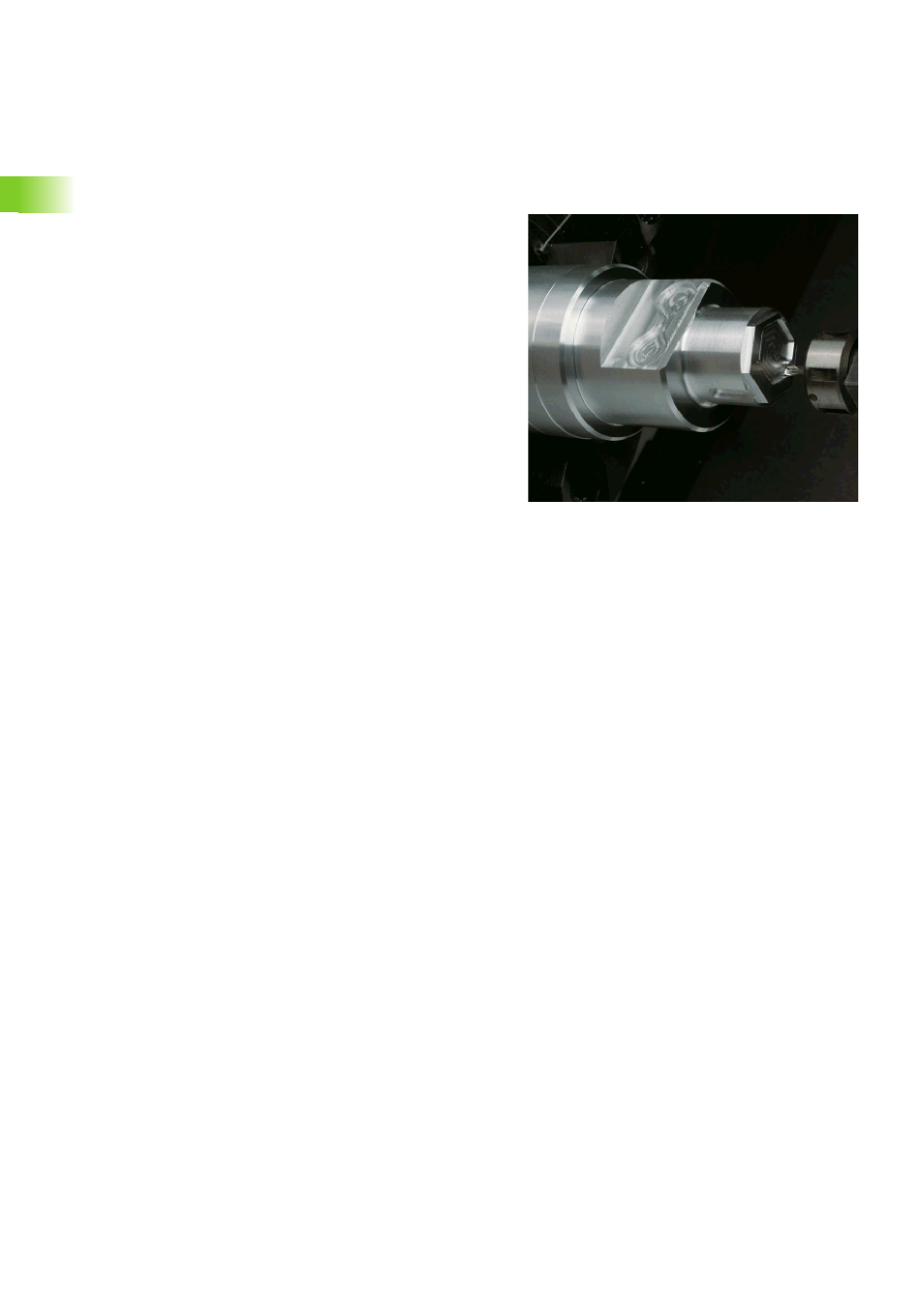

Con l'asse Y si possono eseguire lavorazioni di foratura e fresatura
sulla superficie frontale e su quella posteriore come pure sulla
superficie cilindrica.
Nell'impiego dell'asse Y, due assi vengono interpolati linearmente o
circolarmente nel piano di lavoro prestabilito, mentre il terzo asse
viene interpolato linearmente. In questo modo si possono realizzare
per esempio scanalature o tasche con fondo piano e pareti della
scanalatura perpendicolari. Attraverso il valore prestabilito dell'angolo
mandrino si determina la posizione del profilo fresato sul pezzo.
Il CNC PILOT supporta la generazione di programmi NC con l'asse Y in:
„ DIN PLUS
„ TURN PLUS definizione del profilo
„ TURN PLUS generazione del piano di lavoro
