Esempio G23-Geo

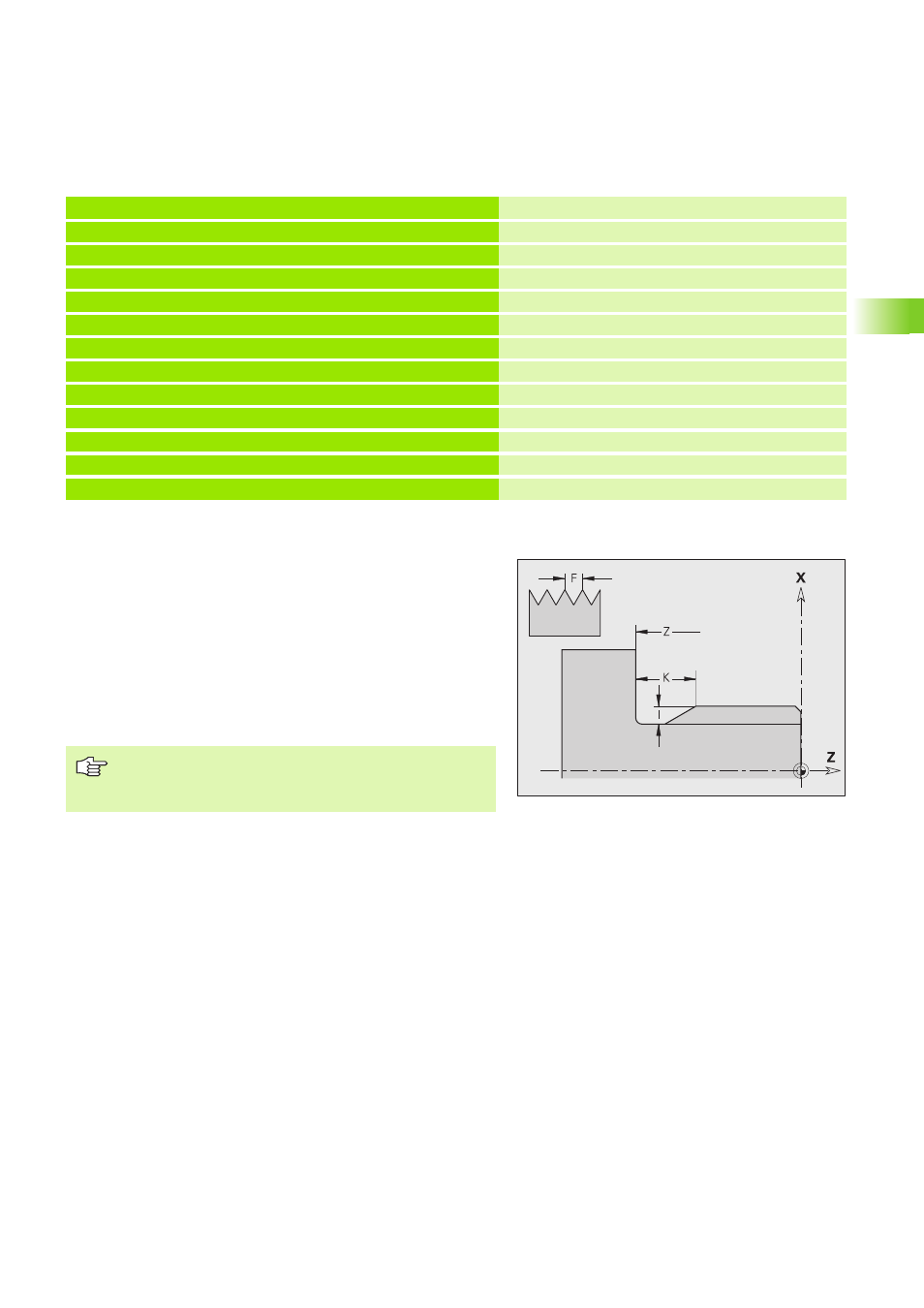

Filettatura con scarico G24–Geo
L'istruzione G24 definisce un elemento fondamentale lineare con
filetto assiale e successivo scarico di filettatura (DIN 76). La filettatura
è esterna o interna (metrica ISO filettatura fine DIN 13 parte 2, riga 1).
. . .
FINISHED [ PEZZO FINITO ]
N1 G0 X40 Z0
N2 G1 X80
N3 G23 H0 X60 I-5 K10 A20 B-1 P1 R0.2 Gola superficie piana, profondità incrementale
N4 G1 Z-40
N5 G23 H1 Z-15 K12 U70 A60 B1 P-1 R0.2 Gola longitudinale, larghezza assoluta
N6 G1 Z-80 A45
N7 G23 H1 X120 Z-60 I-5 K16 A45 B1 P-2 R0.4 Gola longitudinale, larghezza incrementale
N8 G1 X40
N9 G1 Z0
N10 G23 H0 Z-38 I-6 K12 A37.5 B-0.5 R0.2 Gola longitudinale, interna
. . .
Parametri
F Passo filettatura
I Profondità scarico (quota radiale)
K Larghezza scarico
Z Punto finale scarico
„ Programmare G24 solo se la filettatura viene ricavata
nella direzione di definizione del profilo.
„ La filettatura viene lavorata con G31.
