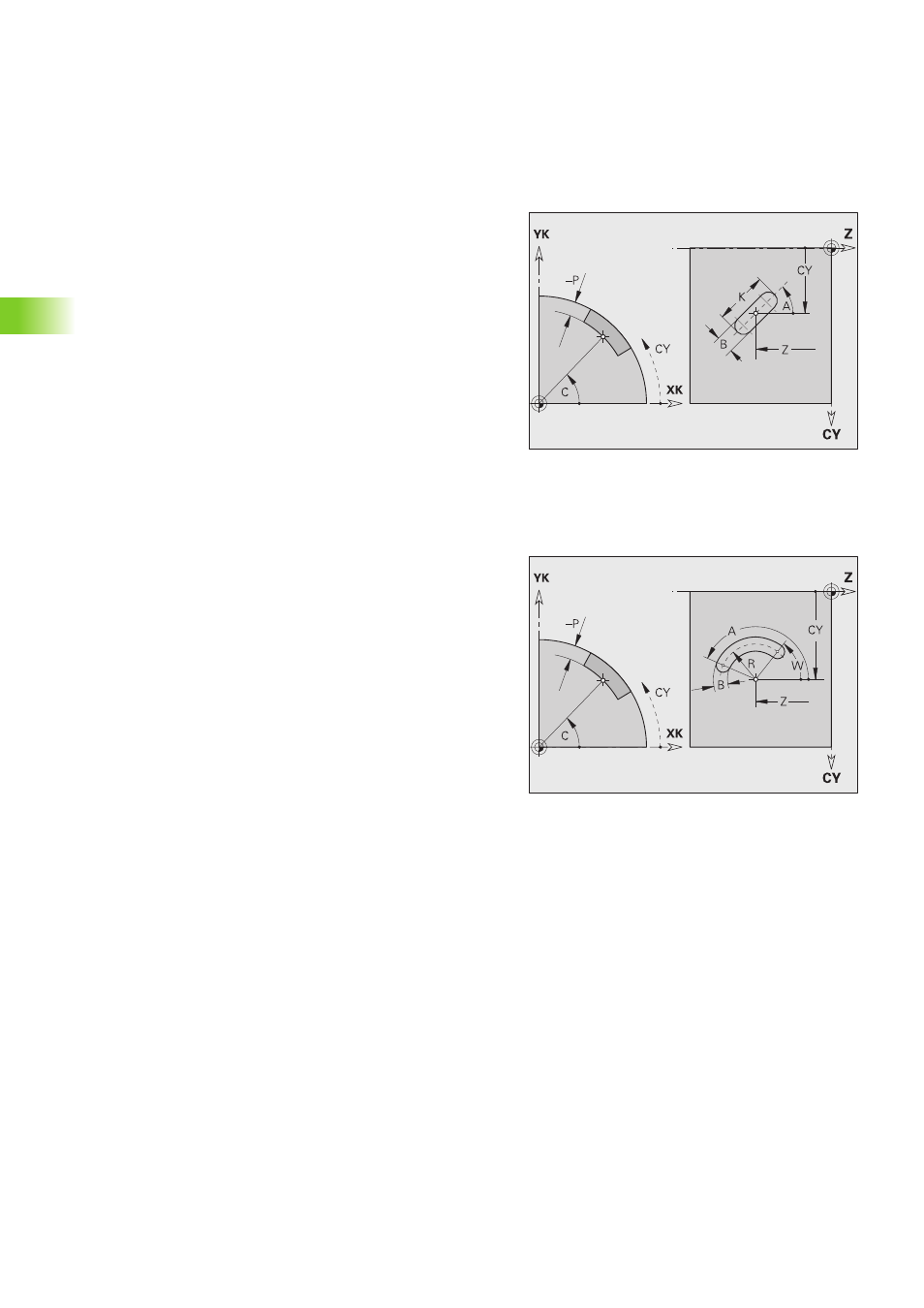

Scanalatura lineare superficie cilindrica G311-Geo
L'istruzione G311 definisce una scanalatura lineare in un profilo sulla
superficie cilindrica.
Scanalatura circolare superficie cilindrica G312-Geo/
G313-Geo
L'istruzione G312/G313 definisce una scanalatura circolare in un
profilo sulla superficie cilindrica.
„ G312: scanalatura circolare in senso orario
„ G313: scanalatura circolare in senso antiorario
Parametri
Z Centro (posizione Z)
C Centro (angolo)
CY Centro come "quota percorso"; riferimento: sviluppo superficie
cilindrica con "diametro di riferimento"
A Angolo rispetto all'asse Z (default: 0°)
K Lunghezza scanalatura
B Larghezza scanalatura
P Profondità tasca (default: "P" da G308)
Parametri
Z Centro
C Centro (angolo)
CY Centro come "quota percorso"; riferimento: sviluppo
superficie cilindrica con "diametro di riferimento"
R Raggio; riferimento: traiettoria del centro della scanalatura
A Angolo iniziale; riferimento: asse Z; (default: 0°)
W Angolo finale; riferimento: asse Z
B Larghezza scanalatura
P Profondità tasca (default: "P" da G308)
