HEIDENHAIN CNC PILOT 4290 267
4.27 Cicli di fr
esat
ur
a
Avvicinamento e allontanamento: con profili chiusi il piede di
perpendicolare della posizione utensile sul primo elemento del profilo
è la posizione di avvicinamento e allontanamento. Se non è possibile
definire la perpendicolare, il punto di partenza del primo elemento è la
posizione di avvicinamento e allontanamento. Per le figure selezionare
con "D" e "V" l'avvicinamento/allontanamento.
Svolgimento del ciclo nella fresatura
1 La posizione di partenza (X, Z, C) è la posizione prima del ciclo.
2 Calcolo degli accostamenti in profondità.
3 Posizionamento a distanza di sicurezza.
„ Con O=0: accostamento per la prima profondità di fresatura.
„ Con O=1: penetrazione per la prima profondità di fresatura.
4 Fresatura del profilo.
5 „ Con profili aperti e scanalature di larghezza = diametro fresa:
accostamento per la profondità di fresatura successiva o
entrata per la profondità di fresatura successiva e fresatura del
profilo in senso contrario.
„ Con profili chiusi e scanalature: sollevamento a distanza di
sicurezza, avvicinamento e accostamento per la successiva
profondità di fresatura o entrata per la successiva profondità di
fresatura.
6 Ripetizione di 4...5, fino a quando il profilo completo è fresato.
7 Ritorno secondo il "Piano di ritorno K".

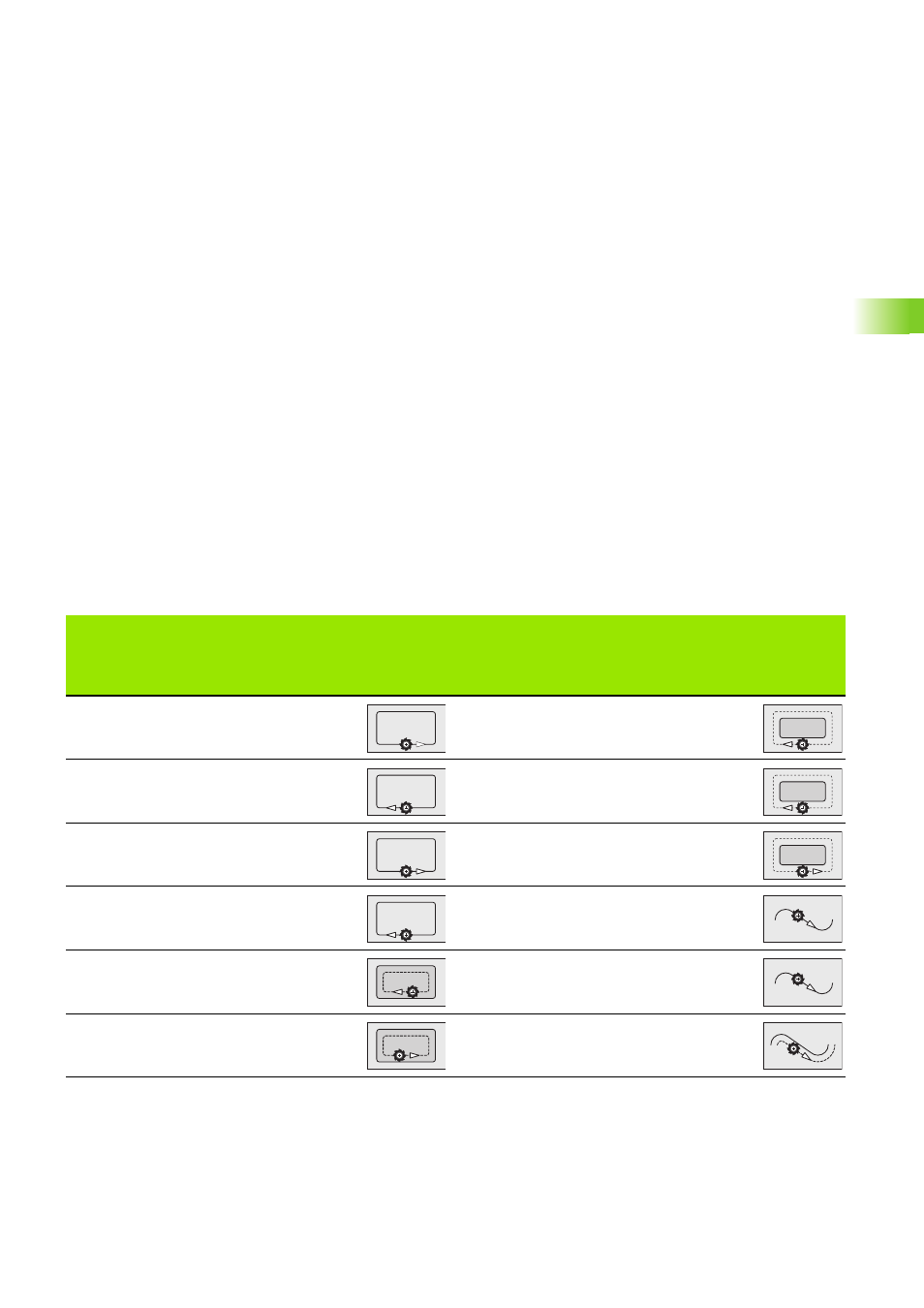

Fresatura profili G840
Tipo
ciclo Direzione
di fresatura
Senso di
rotazione
UT
FRK Esecuzione
Tipo
ciclo Direzione di
fresatura
Senso di
rotazione
UT
FRK Esecuzione
Profilo
(Q=0) – Mx03 – Esterno Discorde
(H=0) Mx04 sx
Profilo – Mx03 – Esterno Concorde
(H=1) Mx03 sx
Profilo – Mx04 – Esterno Concorde
(H=1) Mx04 dx
Profilo – Mx04 – Profilo
(Q=0) – Mx03 –
Interno
(Q=1) Discorde
(H=0) Mx03 dx Profilo – Mx04 –
Interno Discorde
(H=0) Mx04 sx dx
(Q=3) Discorde
(H=0) Mx03 dx
