HEIDENHAIN CNC PILOT 4290 447
6.8 Pr
ofili asse C

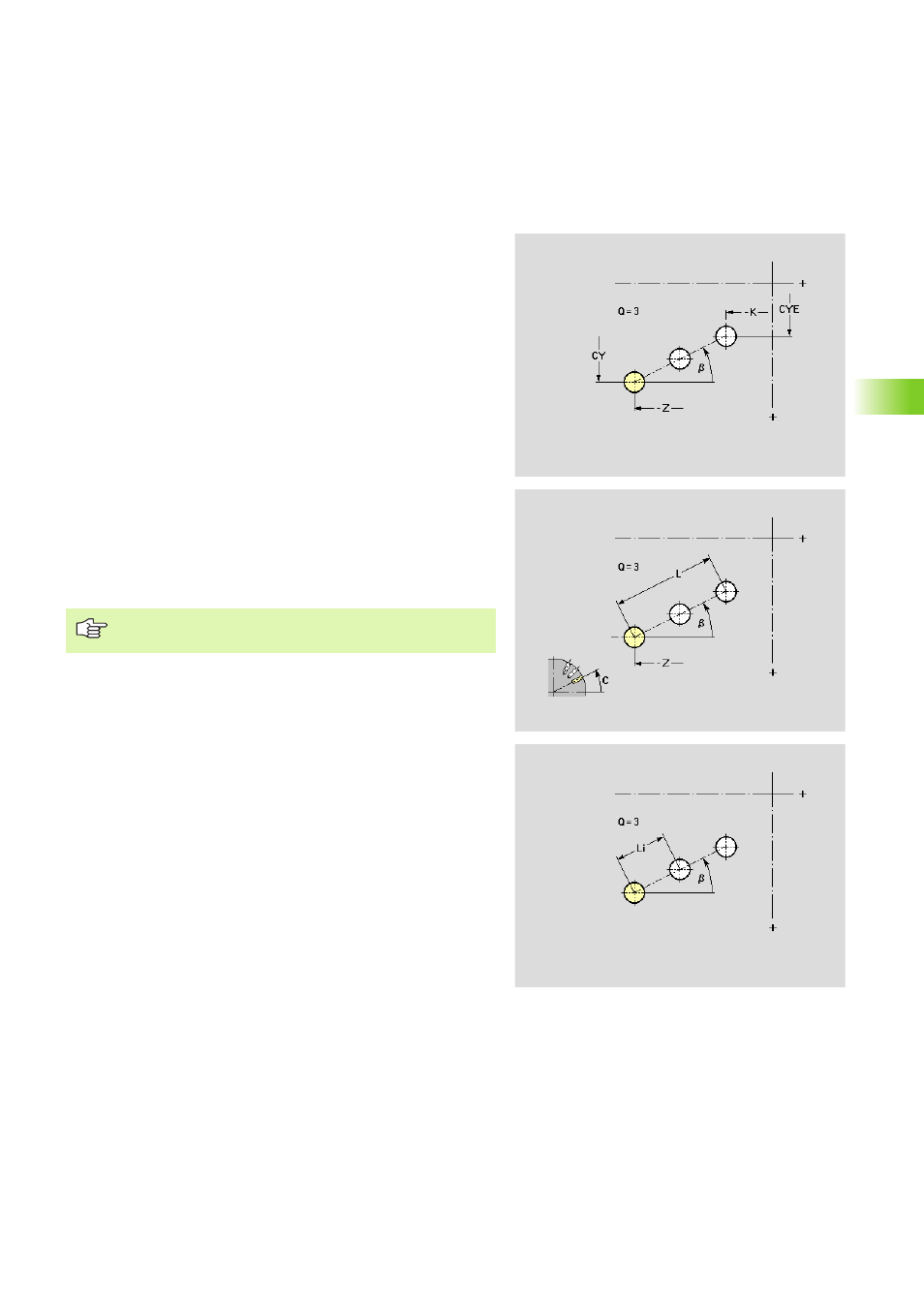

Superficie cilindrica: sagoma lineare di fori o di
figure
La funzione definisce una sagoma lineare di fori o di figure sulla
superficie cilindrica.
Parametri
Z Punto iniziale sagoma
CY Punto iniziale sagoma – angolo come "quota elemento
lineare"
C Punto iniziale sagoma – angolo
Q Numero di figure (default: 1)
K Punto finale sagoma
Ki Distanza tra due figure in direzione Z
CYE Punto finale sagoma – angolo come "quota elemento lineare"
CYi Distanza tra le figure – come "quota elemento lineare"
L Lunghezza totale sagoma
Li Distanza tra due figure (distanza di sagoma)
b Angolo asse longitudinale della sagoma (riferimento: asse Z)
Descrizione foratura/figura
Se il "punto finale" non viene programmato, le forature/
figure vengono disposte uniformemente sulla periferia.
