HEIDENHAIN CNC PILOT 4290 95
3.5 Modo aut
o
matico

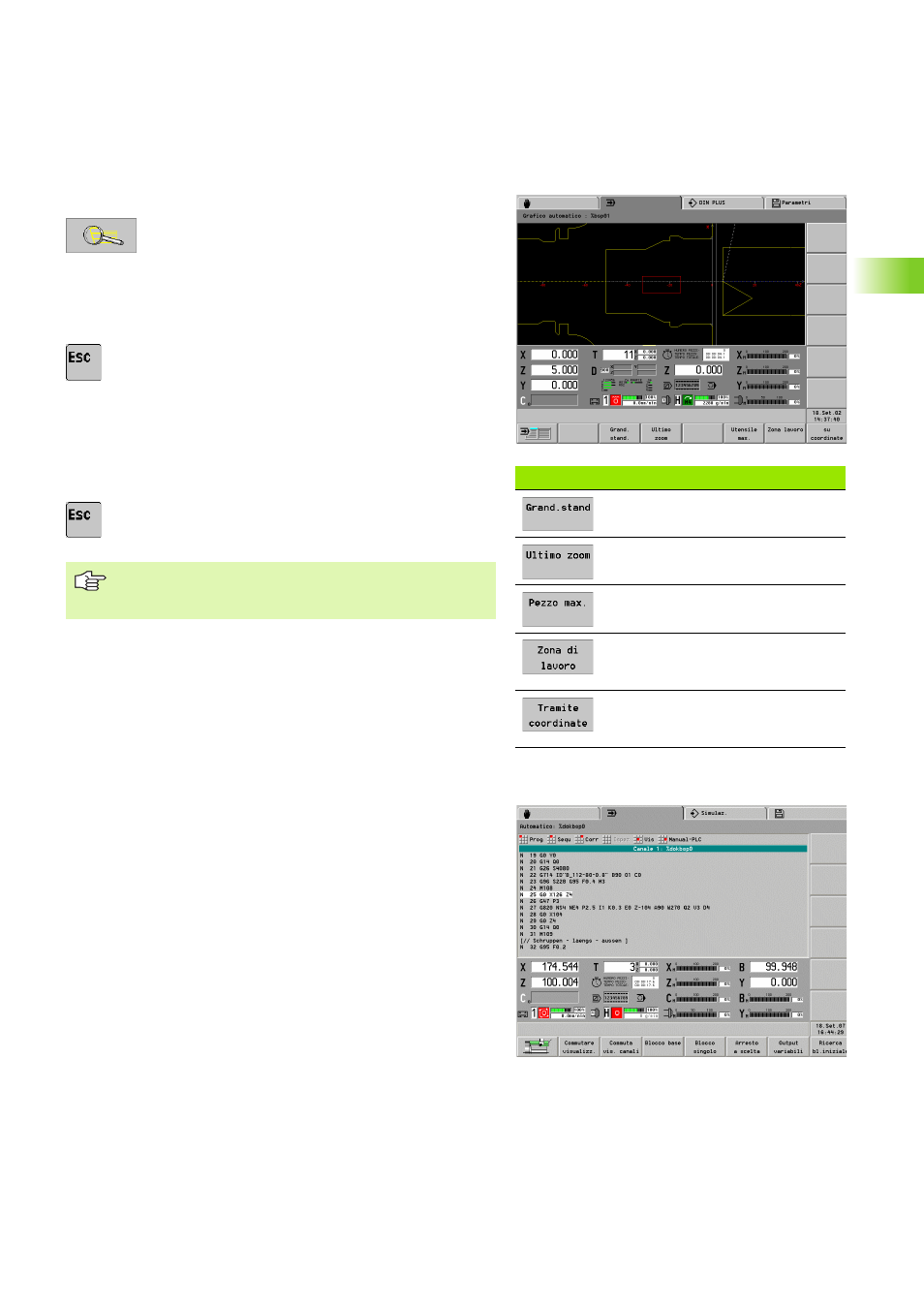

Impostazione di ingrandimento, riduzione, dettaglio
Impostazione dello zoom con la tastiera alfanumerica:
U Attivare lo "zoom". Un "rettangolo rosso" identifica il
nuovo dettaglio.
U Impostazione del dettaglio:
„ Ingrandimento: "Pagina avanti"
„ Riduzione: "Pagina indietro"
„ Spostamento: tasti cursore
U Uscita dallo zoom. Viene rappresentato il nuovo
dettaglio
Impostazione dello zoom con touchpad:
U Posizionare il cursore su uno spigolo del dettaglio
U Tenendo premuto il tasto sinistro del mouse tirare il cursore verso lo
spigolo opposto del dettaglio
U Tasto destro del mouse: ritorno alla dimensione standard
U Uscita dallo zoom. Viene rappresentato il nuovo
dettaglio.
Le impostazioni standard si eseguono tramite softkey (vedere tabella).
L'impostazione "tramite coordinate" (finestra di simulazione e
posizione dell'origine pezzo) si riferisce alla slitta selezionata.
Contropunta meccatronica
Un contromandrino spostabile può essere impiegato come
contropunta meccatronica, se il costruttore predispone la macchina
per questa funzione.
In tale caso, avviare il modo cannotto con l'opzione "PLC manual". Il
presupposto è che il modo automatico sia stato arrestato con Stop
ciclo o che un M0/M01 nel programma NC abbia attivato uno Stop
ciclo.
Softkey "Visualizzazione grafica"
Ultima impostazione "Pezzo al
massimo" o "Spazio di lavoro"
Disattiva l'ultimo ingrandimento
Rappresentazione del pezzo più
grande possibile
Rappresentazione dello spazio di
lavoro, incluso il punto di cambio
utensile
Impostazione della finestra di
simulazione e della posizione origine
pezzo
Dopo un forte ingrandimento, impostare "Pezzo al
massimo" o "Spazio di lavoro", per poi selezionare un nuovo
dettaglio.
