158
4.7 Elementi g
e
ometr
ici del pr
ofilo di t
o
rn
it
ur
a

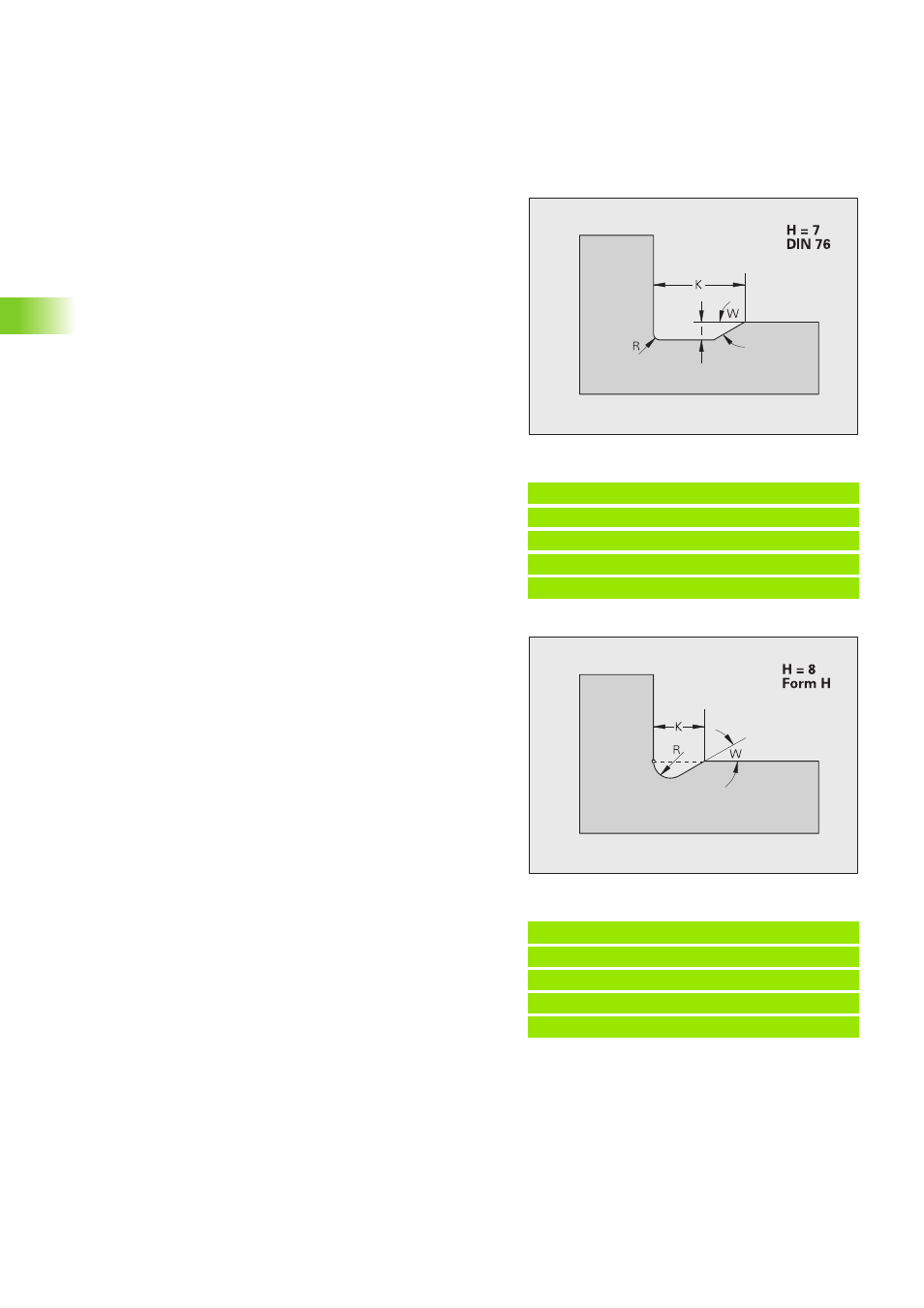

Scarico DIN 76 (H=7)
Scarico Forma H (H=8)
Se non si inserisce W, l'angolo viene calcolato in base a K ed R. Il punto
finale dello scarico si trova quindi sullo "Spigolo profilo".
Esempio: Chiamata G25-Geo DIN 76
. . .
N.. G1 Z-15 [Elemento assiale]
N.. G25 H7 I1.5 K7 [DIN 76]
N.. G1 X20 [Elemento radiale]
. . .
Parametri
H Scarico Forma DIN 76: H=7
I Profondità scarico (quota radiale)
K Larghezza scarico
R Raggio nei due spigoli dello scarico (default: R=0,6*I)
W Angolo scarico (default: 30°)
Esempio: Chiamata G25-Geo Forma H
. . .
N.. G1 Z-15 [Elemento assiale]
N.. G25 H8 K4 R1 W30 [Forma H]
N.. G1 X20 [Elemento radiale]
. . .
Parametri
H Scarico Forma H: (H=8)
K Larghezza scarico
R Raggio scarico – nessun inserimento: l'elemento circolare non
viene realizzato
W Angolo di entrata – nessun inserimento: calcolo di W
