6.3 Descr
izione del pezz
o Sovrapposizione di elementi geometrici
Gli elementi geometrici vengono sovrapposti al profilo base. Tuttavia
rimangono elementi "autonomi", che possono essere modificati o
cancellati. Se necessario, TURN PLUS genera una lavorazione speciale
degli elementi geometrici.
L'attivazione tiene conto del tipo di elemento geometrico:
„ Smusso: spigoli esterni
„ Arrotondamento: spigoli esterni e interni
„ Scarico: spigoli interni con rette parassiali ortogonali tra loro
„ Gola: rette
„ Filettatura: rette
„ Foratura (centrata): asse centrale sulla superficie frontale o
posteriore
Altre informazioni: vedere "Elementi geometrici" a pagina 410
Sovrapposizione di elementi geometrici

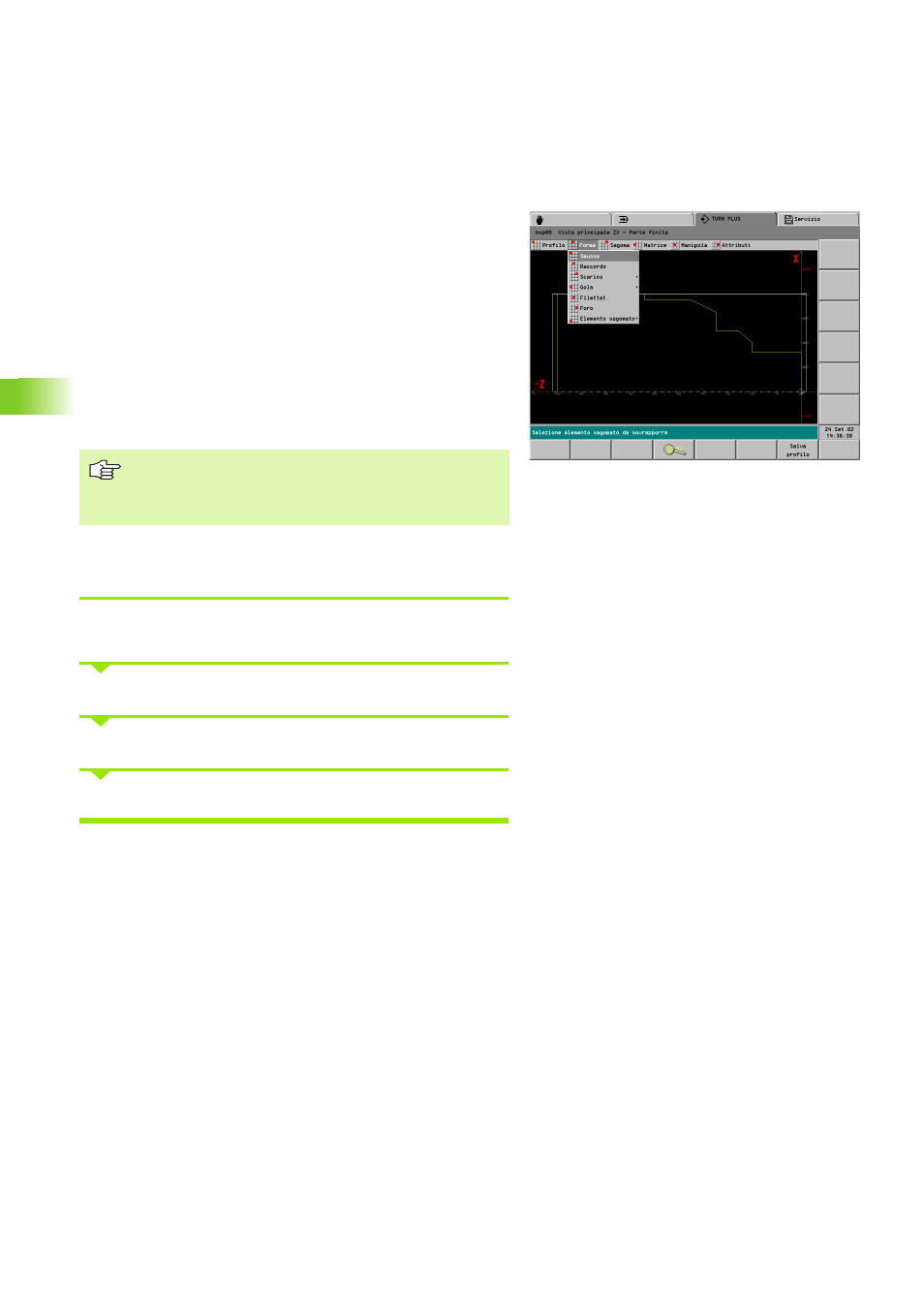

Selezionare "Pezzo > Pezzo finito > Forma > xx" (xx: tipo dell'elemento
geometrico)
Attivare la posizione (vedere "Attivazioni" a pagina 450).
Immettere i parametri dell'elemento geometrico.
TURN PLUS integra l'elemento geometrico.
Definire smussi, raccordi, scarichi, ecc. come elementi
geometrici. Poi la generazione del piano di lavoro può
tenere conto delle lavorazioni speciali di questi elementi
geometrici.
