9.4 Diagnostica
9.4 Diagnostica
Informazioni e visualizzazioni
Chiamata della diagnostica:
U Selezionare "Diag(nostica)" nel modo operativo "Servizio"
U Ritorno al modo operativo "Service"
In "Diag" sono disponibili funzioni di informazione, test e controllo che
forniscono un supporto nella ricerca degli errori.
Opzione "Info": si ricevono informazioni sui moduli software
impiegati.
A partire dalla versione software 625 952-02
Se memorizzata, viene visualizzata anche un'informazione per dati
OEM.

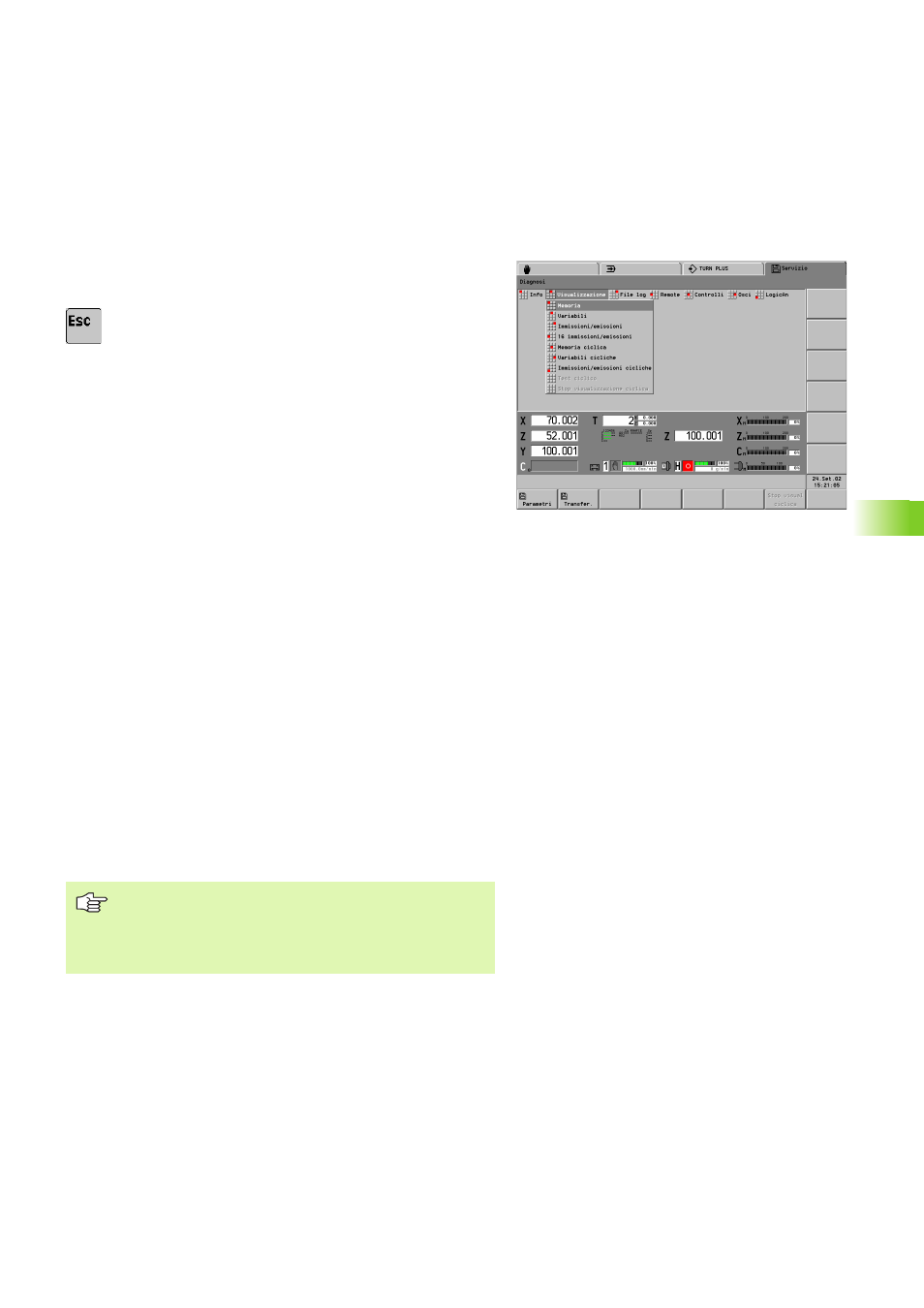

Gruppo di menu "Visualizzazioni"
„ Memoria: è riservato al personale Service
„ Variabili: visualizza il "Dump variabili" (contenuto attuale ca. 500
variabili V).
„ "---": la variabile non è inizializzata
„ "???": la variabile non è disponibile
„ Entrate/Uscite: visualizza lo stato corrente di tutte le entrate/uscite.
„ 16 Entrate/Uscite: nella finestra di dialogo "Selezione I/O per
visualizzazione" selezionare fino a 16 entrate/uscite. Dopo la
chiusura della finestra di dialogo il CNC PILOT visualizza lo stato di
queste entrate/uscite. Ogni cambiamento di stato viene visualizzato
immediatamente.
Uscita dalla funzione di visualizzazione: "tasto ESC"
„ Memoria ciclica: è riservato al personale Service
„ Variabili cicliche: selezionare una variabile V. Il CNC PILOT
visualizza il valore. Ogni cambiamento di valore viene visualizzato
immediatamente.
„ Entrate/Uscite cicliche: selezionare una posizione I/O. Il CNC
PILOT visualizza lo stato. Ogni cambiamento di stato viene
visualizzato immediatamente.
Le visualizzazioni cicliche si sovrappongono a una parte
della visualizzazione stato macchina. Le visualizzazioni
cicliche vengono chiuse con l'opzione "Visualizzazioni >
Stop visualizzazioni cicliche" o con il softkey "Stop
visualizzazioni cicliche".
