HEIDENHAIN CNC PILOT 4290 277
4.27 Cicli di fr
esat
ur
a
Esecuzione del ciclo
1 La posizione di partenza (X, Z, C) è la posizione prima del ciclo.
2 Calcolo della configurazione di taglio (avanzamenti in piano,
avanzamenti in profondità).
3 Avvicinamento a distanza di sicurezza e accostamento per la
prima profondità di fresatura.
4 Fresatura in un piano.
5 Sollevamento a distanza di sicurezza, avvicinamento e
accostamento per la successiva profondità di fresatura.
6 Ripetizione di 4...5, fino a quando la superficie completa è
fresata.
7 Ritorno secondo il "Piano di ritorno J".

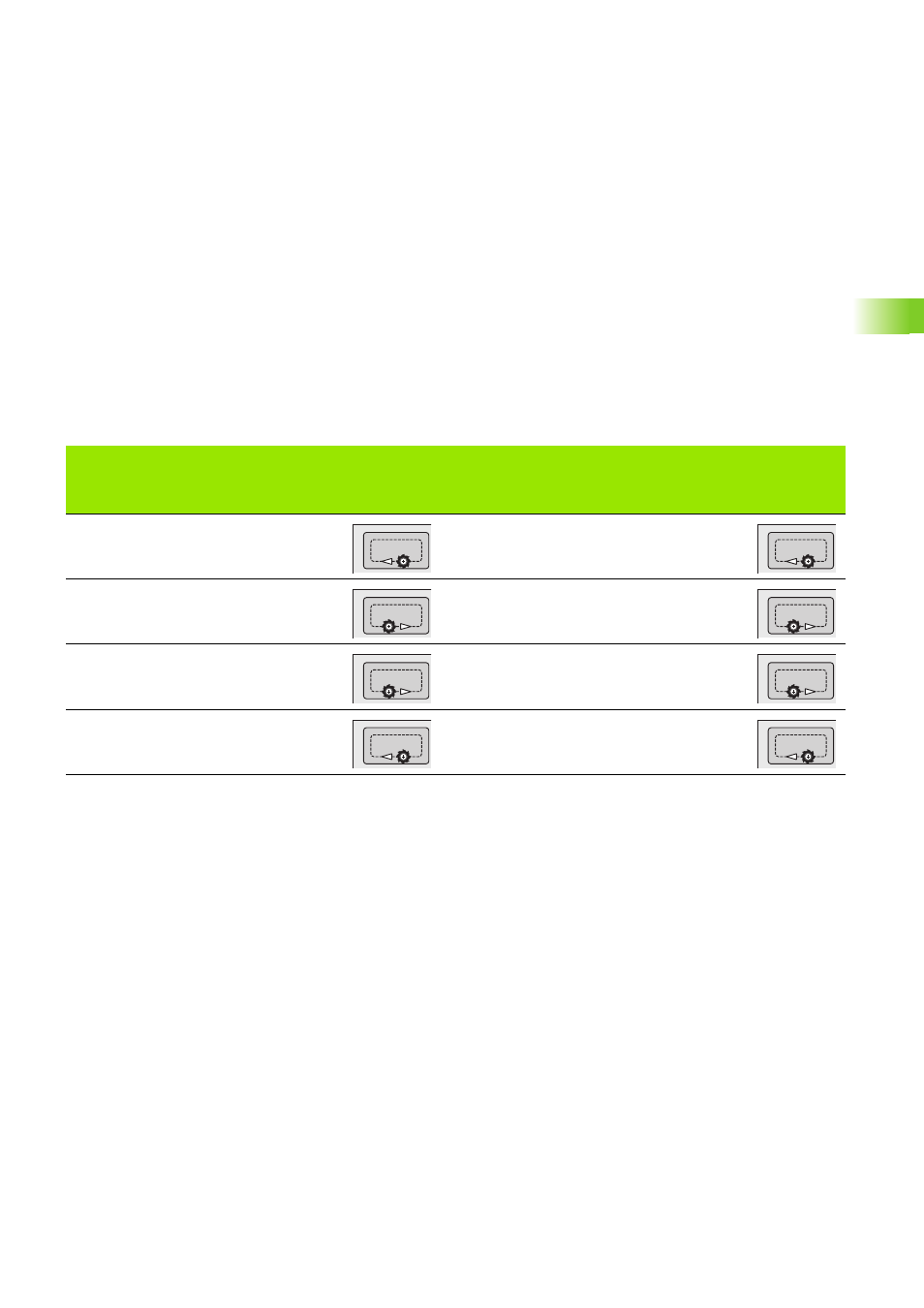

Fresatura tasca finitura G846
Direzione di
fresatura Senso di
rotazione UT
Esecuzione
Direzione di
fresatura Senso di rotazione
UT
Esecuzione
Discorde (H=0) Mx03 Discorde (H=0) Mx03
Discorde (H=0) Mx04 Discorde (H=0) Mx04
Concorde (H=1) Mx03 Concorde (H=1) Mx03
Concorde (H=1) Mx04 Concorde (H=1) Mx04
