618
8.1 Banca dati ut
ensili
Parametri utensile
L'impiego dei parametri utensile è caratterizzato da identificatori:
„ G: dati base
„ S: rappresentazione dell'utensile nella simulazione/grafica di
controllo
„ TP: informazioni per TURN PLUS (selezione dell'utensile).
Parametri utensili da tornio

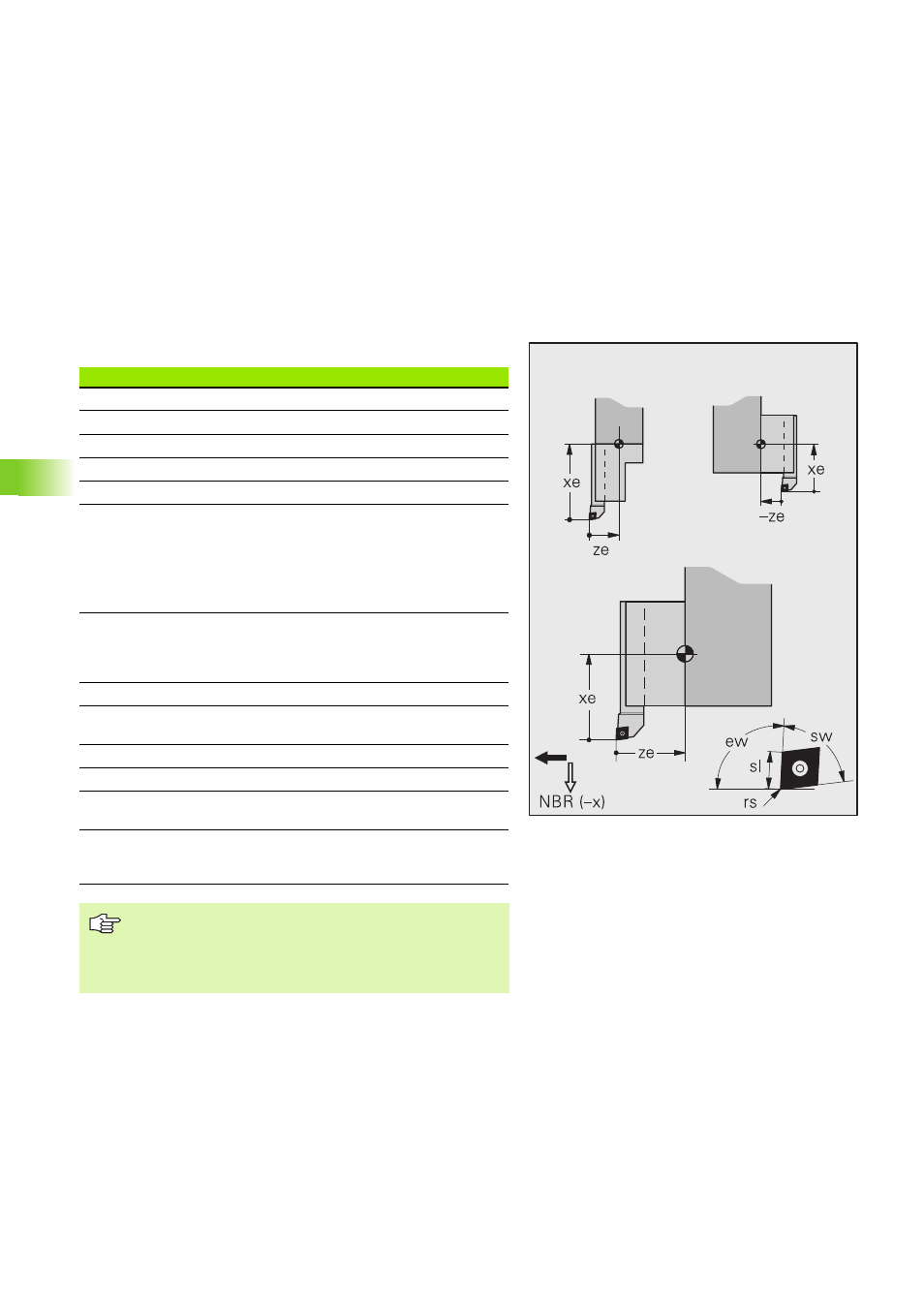

Utensile di esempio: tipo 111
Parametri finestra di dialogo 1 G S TP
ID: numero ID utensile • • •
Quota X, Z, Y (xe, ze, ye): quote impostate • – –
A.regist (ew): angolo di registrazione • • •
A.affil (sw): angolo della punta • • •
Raggio (rs): raggio tagliente • • •
Larg.tagl. (sb)
„ Utensile per incisione: larghezza tagliente • • •
„ Utensile per filettare: distanza spigolo utensile –
punta tagliente • • –
„ Utensile per zigrinare: larghezza rullo – • –
Lung.tagl. (sl)
„ Utensile per zigrinare: diametro rullo – • –
„ Altri utensili: lunghezza tagliente • • •
NBR: direzione secondaria di lavor. • – •
Corr. X, Z, Y (DX, DZ, DY): valori di correzione
(max +/– 10 mm) • – –
Senso: senso di rotazione del mandrino • – •
Lg utile (nl): lunghezza utile per utensili interni – – •
Prof.penet. (et): profondità massima di
penetrazione • • •
Corr. S (DS): correzione speciale 3º lato tagliente
(larghezza tagliente massima +/– 10 mm). Vedere
anche G148 e G150/G151 • – –
Utensile per filettare:
„ "ze" oppure "xe" misurati a partire dallo spigolo utensile.
„ Il "senso di rotazione" decide se viene impiegato un
"utensile di testa" o un "utensile standard".
