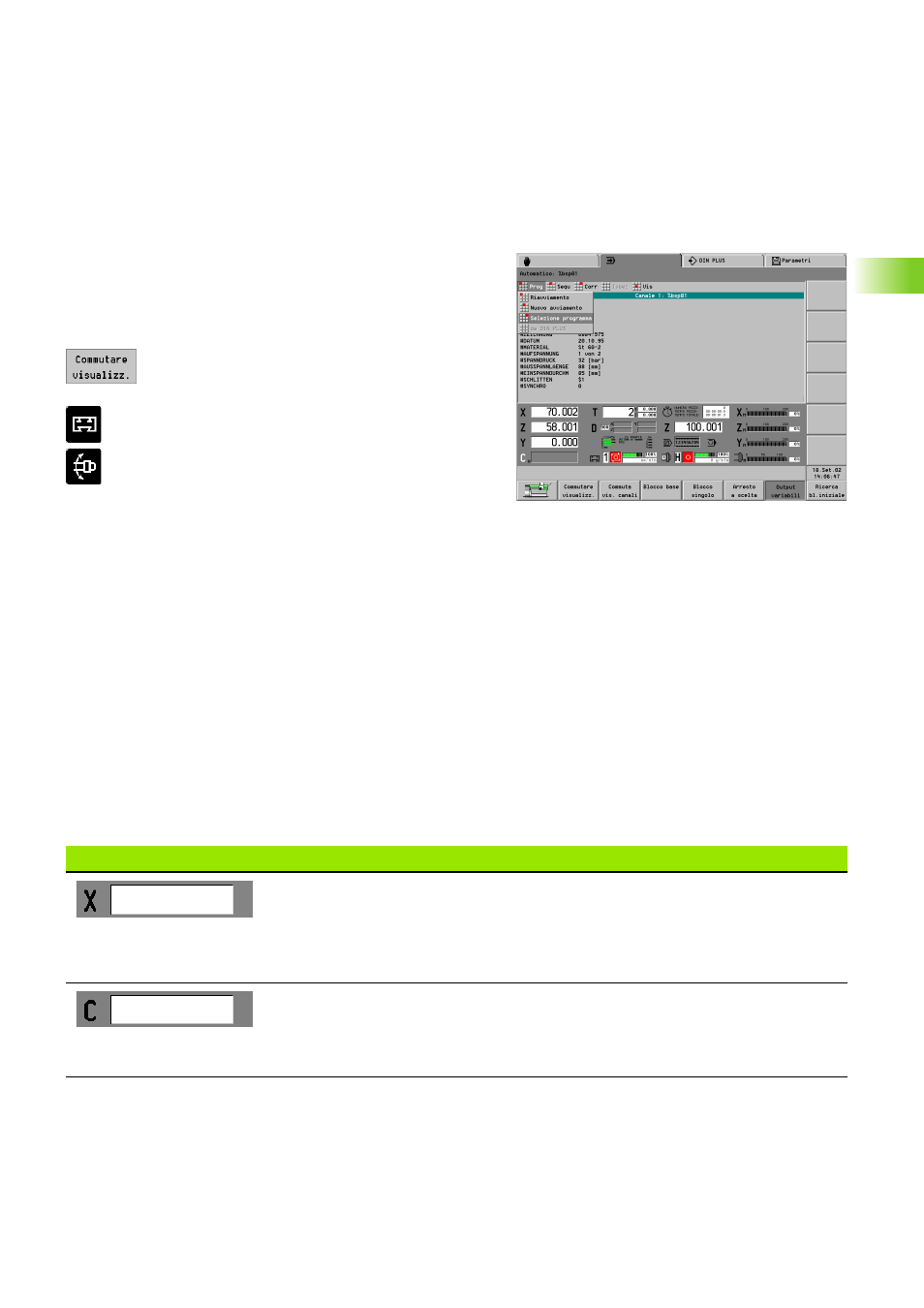

3.6 Visualizzazione stato macchina
Commutazione della visualizzazione
La visualizzazione stato macchina del CNC PILOT è configurabile. Per
ogni slitta si possono configurare fino a 6 visualizzazioni per il comando
manuale e il modo automatico (a partire dal parametro del controllo
301).
Commutazione della visualizzazione
U Commutare alla "successiva visualizzazione
configurata".
U Commutare per visualizzare la slitta successiva.
U Commutare per visualizzare il mandrino successivo.
Visualizzazione posizione
Impostare in "tipo di visualizzazione" (MP 17) i valori della indicazione
di posizione:
„ 0: valori reali
„ 1: errore di inseguimento
„ 2: distanza
„ 3: punta dell'utensile riferita all'origine macchina
„ 4: posizione slitta
„ 5: distanza camme di riferimento – impulso zero
„ 6: valore nominale di posizione
„ 7: differenza punta utensile – posizione slitta
„ 8: posizione nominale IPO
Elementi visualizzati
La seguente tabella illustra i campi della visualizzazione standard. Altri
campi della visualizzazione: vedere "Parametri di controllo per la
visualizzazione stato macchina" a pagina 584
Elementi visualizzati
Indicazione di posizione (distanza punta dell'utensile – origine pezzo)
„ Campo vuoto: senza ripresa riferimenti per l'asse
„ Lettera asse bianca: nessun "consenso"
„ Rappresentazione grigia dei valori visualizzati (solo per X o Z): l'indicazione di valore reale
non è valida, poiché l'asse B è stato ruotato.
Indicazione di posizione C
„ "Index": identifica l'asse C "0/1"
„ Campo vuoto: l'asse C è inattivo
„ Lettera asse bianca: nessun "consenso"
