2.1 Interfaccia utente

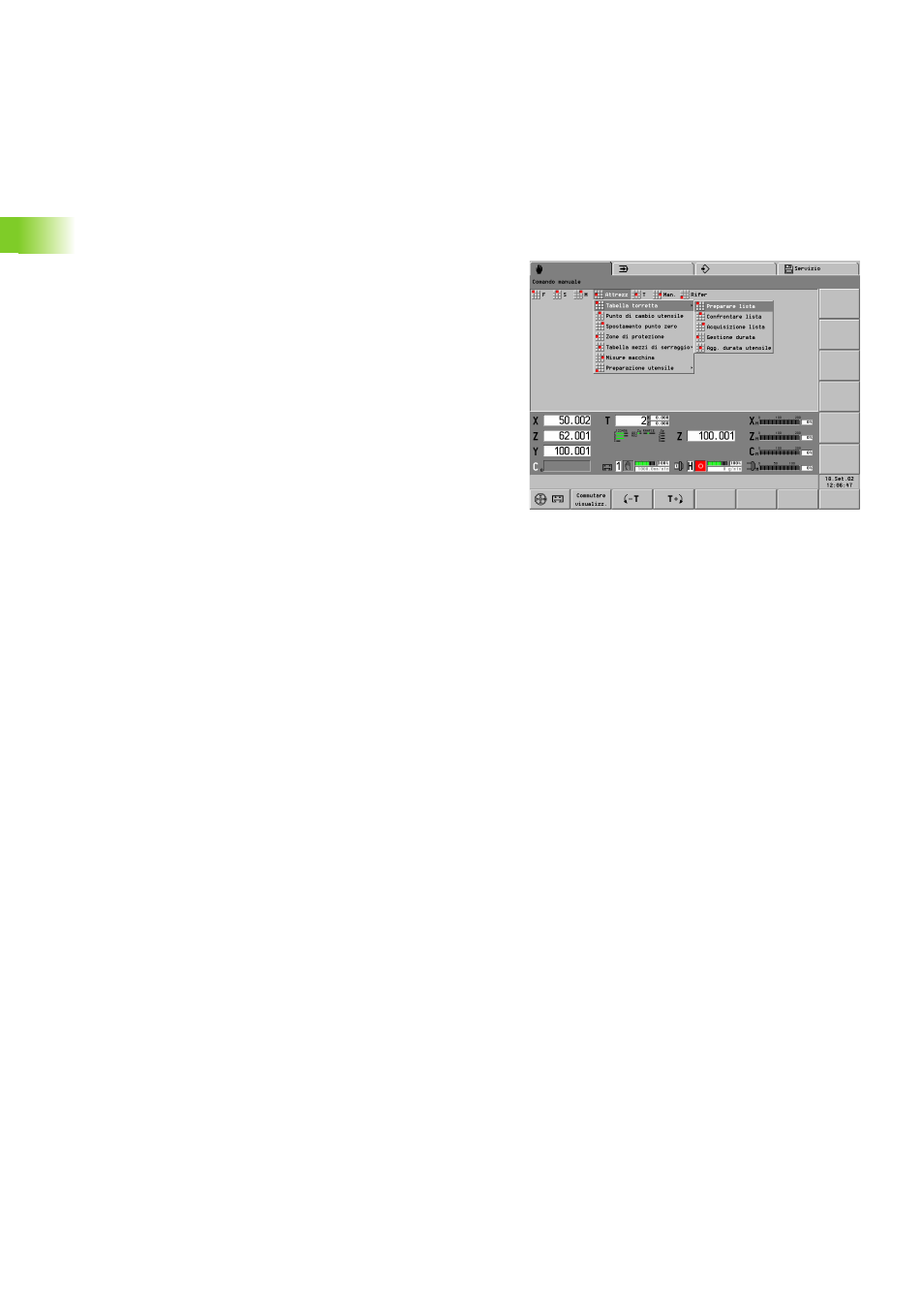

Videate
1 Riga modi operativi: indica lo stato dei modi operativi.
„ Il modo operativo attivo è evidenziato in grigio scuro.
„ Modi operativi di programmazione e organizzazione:
„ Il modo operativo selezionato si trova a destra accanto
all'icona.
„ Informazioni aggiuntive quali programma selezionato, modo
operativo secondario, ecc. vengono visualizzate sotto l'icona
del modo operativo.
2 La barra dei menu e i menu a discesa servono per selezionare
le funzioni.
3 Finestra di lavoro: il contenuto e la ripartizione dipendono dal
modo operativo.
4 Visualizzazione stato macchina: indica lo stato attuale della
macchina (posizione dell'utensile, situazione del ciclo e del
mandrino, utensile attivo ecc.). La visualizzazione stato macchina
è configurabile.
5 Riga di stato
„ Simulazione, TURN PLUS: visualizzazione delle impostazioni
correnti oppure avvertenze per i successivi passi di comando.
„ Altri modi operativi: visualizzazione dell'ultimo messaggio
d'errore
6 Campo della data e semaforo di servizio
„ Indicazione della data e dell'ora
„ Uno sfondo colorato segnala un errore o un messaggio PLC.
„ Il "semaforo di servizio" indica lo stato di manutenzione della
macchina.
7 Barra softkey: indica il significato corrente dei softkey.
8 Barra softkey verticale: indica il significato corrente dei softkey.
Ulteriori informazioni: vedere il manuale della macchina.
