242
4.22 Cicli di filet
tat
ur
a

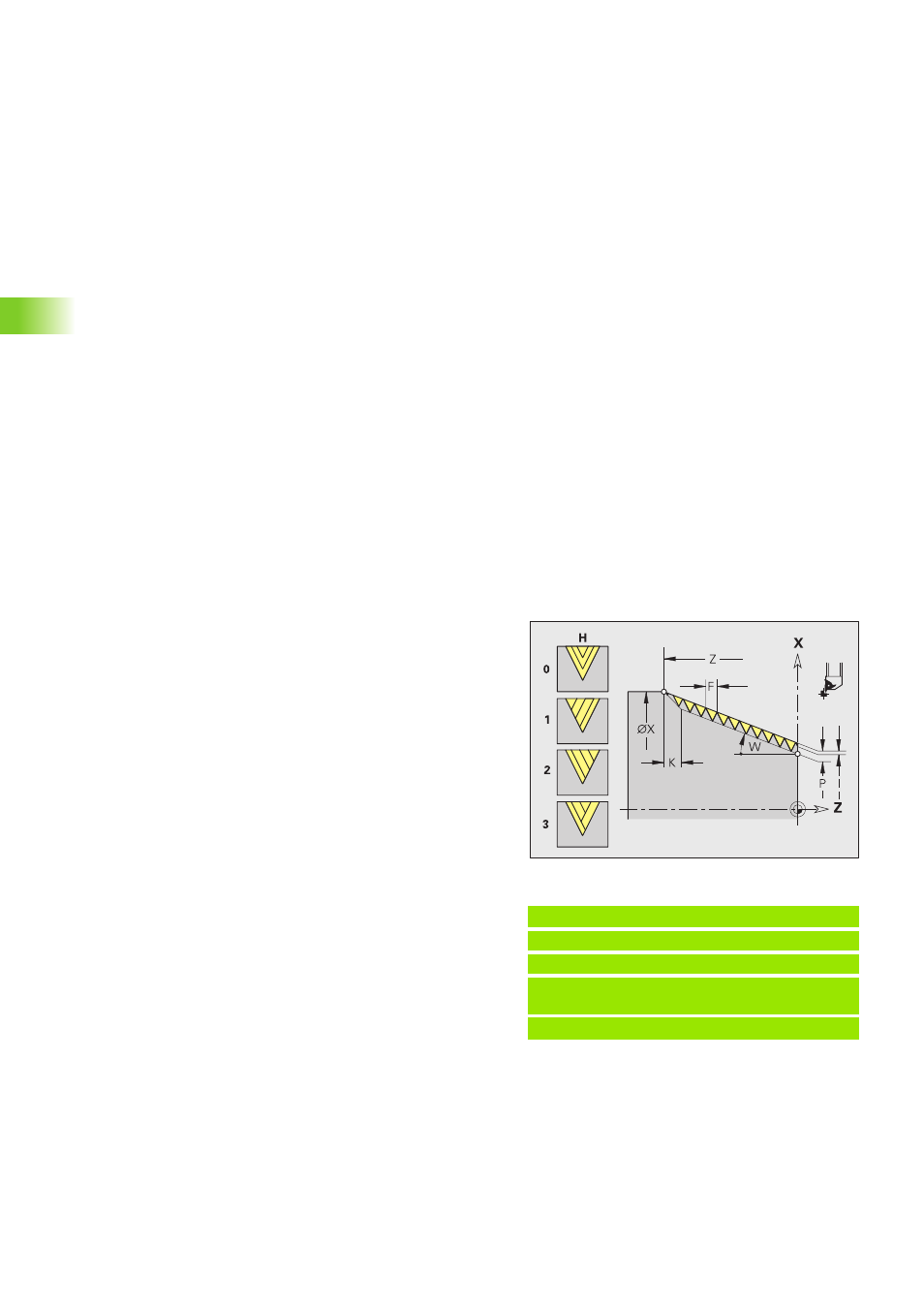

Filettatura semplice G32
L'istruzione G32 esegue un filetto semplice in qualsiasi posizione e
direzione (filetto assiale, conico o radiale; filetto interno o esterno).
Esecuzione del ciclo
1 Calcolo della configurazione di taglio.
2 Posizionamento al "Punto di partenza interno" in diagonale in
rapido. Questo punto dista della "Lunghezza di entrata B" dal
"Punto di partenza filetto". Con "H=1" (o 2, 3) viene preso in
considerazione l'offset attuale nel calcolo del "Punto di partenza
interno".
Il "Punto di partenza interno" viene calcolato in base alla punta del
tagliente.
3 Accelerazione alla velocità di avanzamento (percorso "B").
4 Esecuzione di una passata di filettatura.
5 Frenata (percorso "P").
6 Sollevamento a distanza di sicurezza, ritorno in rapido e
accostamento per la successiva passata. Nelle filettature a più
principi ogni filetto viene tagliato con stessa profondità di
passata, prima di un nuovo accostamento.
7 Ripetizione di 3...6, fino a completare la filettatura.
8 Esecuzione delle passate a vuoto.
9 Ritorno al "punto di partenza interno".
Esempio: G32
. . .
N1 T4 G97 S800 M3
N2 G0 X16 Z4
N3 G32 X16 Z-29 F1.5 U-0.9 I0.2
[Filettatura]
. . .
Parametri
X Punto finale filetto (quota diametrale)
Z Punto finale filetto
F Passo filetto
P Profondità di filettatura
I Profondità di taglio massima
B Passate residue (default: 0)
„ B=0: suddivisione "ultima passata" in 1/2, 1/4, 1/8 e 1/8.
„ B=1: senza configurazione di taglio residua
Q Numero di passate a vuoto dopo l'ultima passata (per ridurre
la pressione di taglio alla base del filetto) – (default: 0)
K Lunghezza di uscita sul punto finale filetto (default: 0)
W Angolo al cono (–45° < W < 45°) – (default: 0)
Posizione filettatura conica in riferimento all'asse
longitudinale o trasversale.
„ W>0: profilo ascendente (in direzione di lavorazione)
„ W<0: profilo discendente
C Angolo di partenza (l'inizio della filettatura è definito rispetto a
elementi del profilo non simmetrici alla rotazione) – (default: 0)
