HEIDENHAIN CNC PILOT 4290 153
4.7 Elementi g
e
ometr
ici del pr
ofilo di t
o
rn
it
ur
a
Esempio: G22-Geo

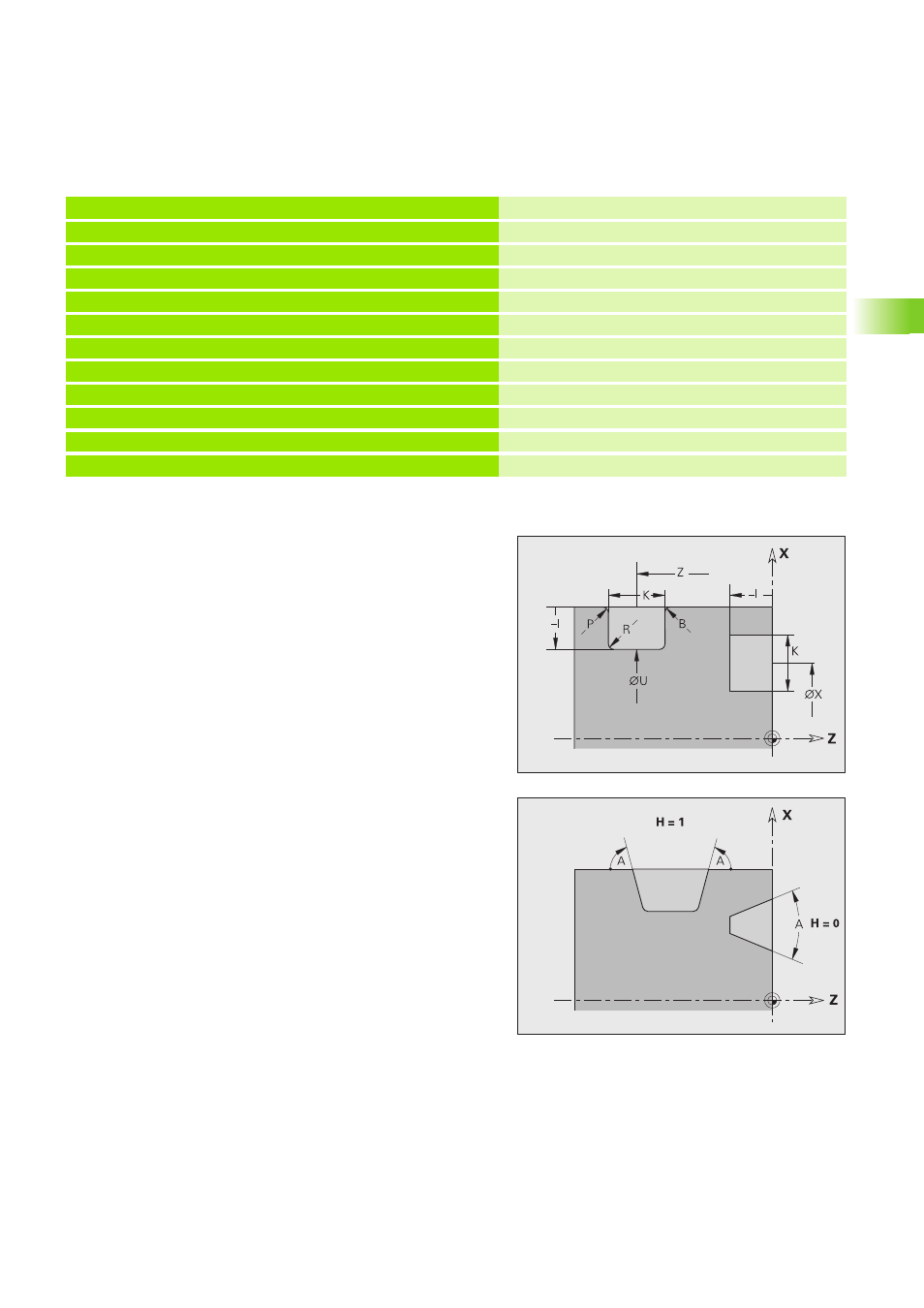

Gola (in generale) G23–Geo
L'istruzione G23 definisce una gola sull'elemento di riferimento lineare
precedentemente programmato. Sulla superficie cilindrica l'elemento
di riferimento può avere un andamento obliquo.
. . .
FINISHED [ PEZZO FINITO ]
N1 G0 X40 Z0
N2 G1 X80
N3 G22 X60 I70 KI-5 B-1 R0.2 Gola superficie piana, profondità incrementale
N4 G1 Z-80
N5 G22 Z-20 I70 K-28 B1 R0.2 Gola longitudinale, larghezza assoluta
N6 G22 Z-50 II-8 KI-12 B0.5 R0.3 Gola longitudinale, larghezza incrementale
N7 G1 X40
N8 G1 Z0
N9 G22 Z-38 II6 K-30 B0.5 R0.2 Gola longitudinale, interna
. . .
Parametri
H Tipo di gola (default: 0)
„ H=0: gola simmetrica
„ H=1: tornitura automatica
X Centro nella gola superficie piana (quota diametrale)
Z Centro nella gola superficie cilindrica
I Profondità gola e posizione gola
„ I>0: gola a destra dell'elemento di riferimento
„ I<0: gola a sinistra dell'elemento di riferimento
K Larghezza gola (senza smusso/arrotondamento)
U Diametro gola (diametro al fondo della gola). Utilizzare U solo se
l'elemento di riferimento ha un andamento parallelo all'asse Z.
A Angolo della gola (default: 0)
„ H=0: 0° <= A < 180° (angolo tra i fianchi della gola)
„ H=1: 0° < A <= 90° (angolo tra retta di riferimento e fianco
della gola)
