HEIDENHAIN CNC PILOT 4290 623
8.1 Banca dati ut
ensili
Ulteriori informazioni:
„ Finestra di dialogo 3: vedere "Utensili multipli, monitoraggio di
durata" a pagina 624
„ vedere "Avvertenze sui dati utensile" a pagina 626
„ vedere "Supporto utensile, portautensili" a pagina 628

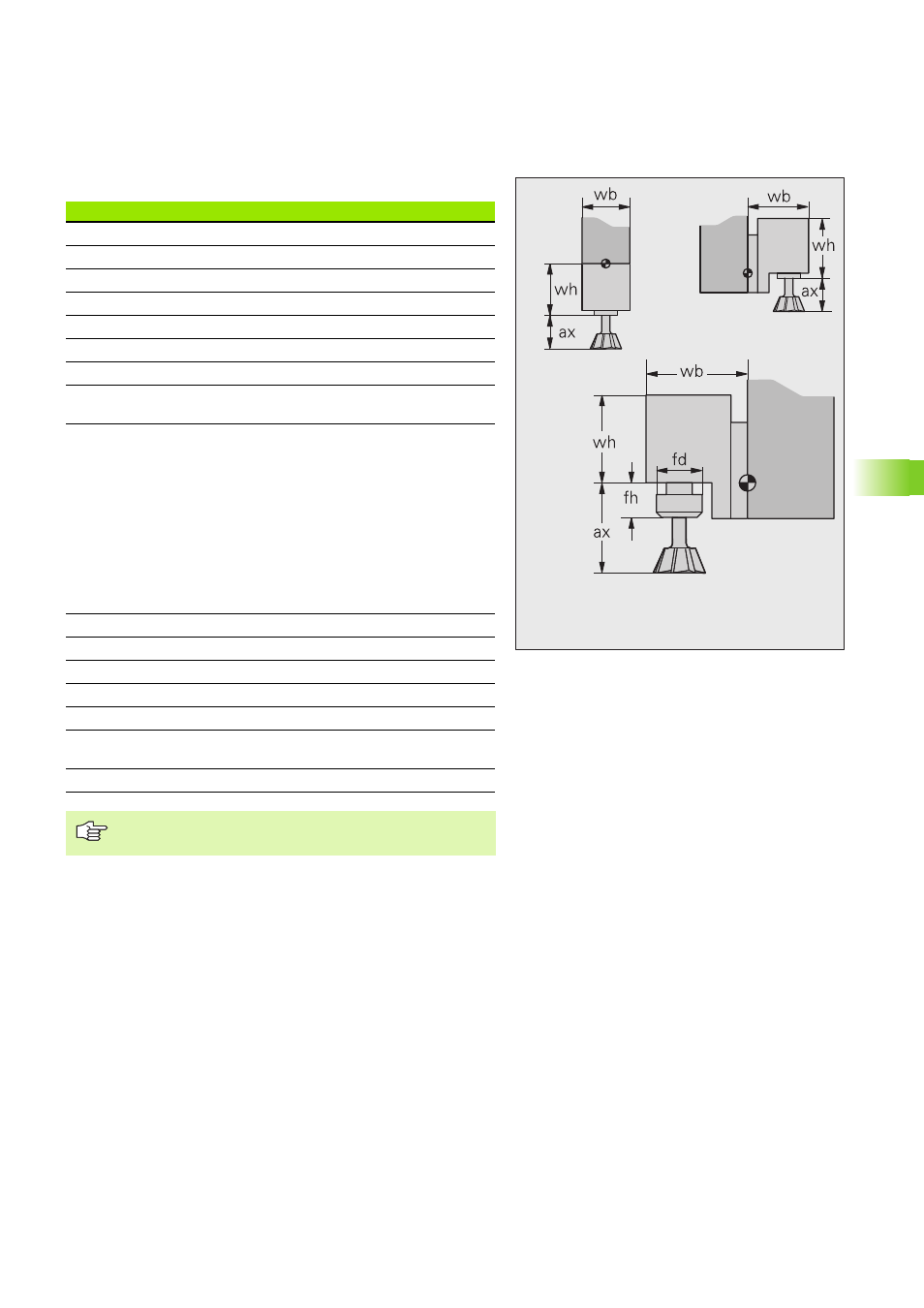

Parametri finestra di dialogo 2 G S TP
P.UT. DIN: tipo di supporto utensile – • –
Alt. P.UT. (wh): altezza del supporto utensile – • –
Larg. P.UT. (wh): larghezza del supporto utensile – • –
D mand (fd): diametro del mandrino di serraggio – • –
H mand (fh): altezza del mandrino di serraggio – • –
Lung.spog. (ax): lunghezza di sporgenza – • –
Passo (hf): passo della filettatura • – –
Numero di principi ( gb) nelle filettature a più
principi – – –
Tipo di dentatura della fresa:
„ 0: indefinita
„ 1: dir.front. (diritta frontale)
„ 2: obl.front. (obliqua frontale)
„ 3: dir.perif. (diritta periferica)
„ 4: obl.perif. (obliqua periferica)
„ 5: dir.front.perif. (diritta frontale e periferica)
„ 6: obl.front.perif. (obliqua frontale e periferica)
„ 7: tipo di dentatura speciale
– – •
Dispon.: disponibilità fisica – – •
Numero immagine – • –
Materiale tagliente – – •
Corr. CSP: fattore di correzione velocità di taglio – – •
Corr. FDR: fattore di correzione avanzamento – – •
Corr. deep: fattore di correzione profondità di
taglio – – •
Tipo di attacco • – •
Mandrino di serraggio: con fd=0, fh=0 non viene
rappresentato alcun mandrino di serraggio
